Descriere

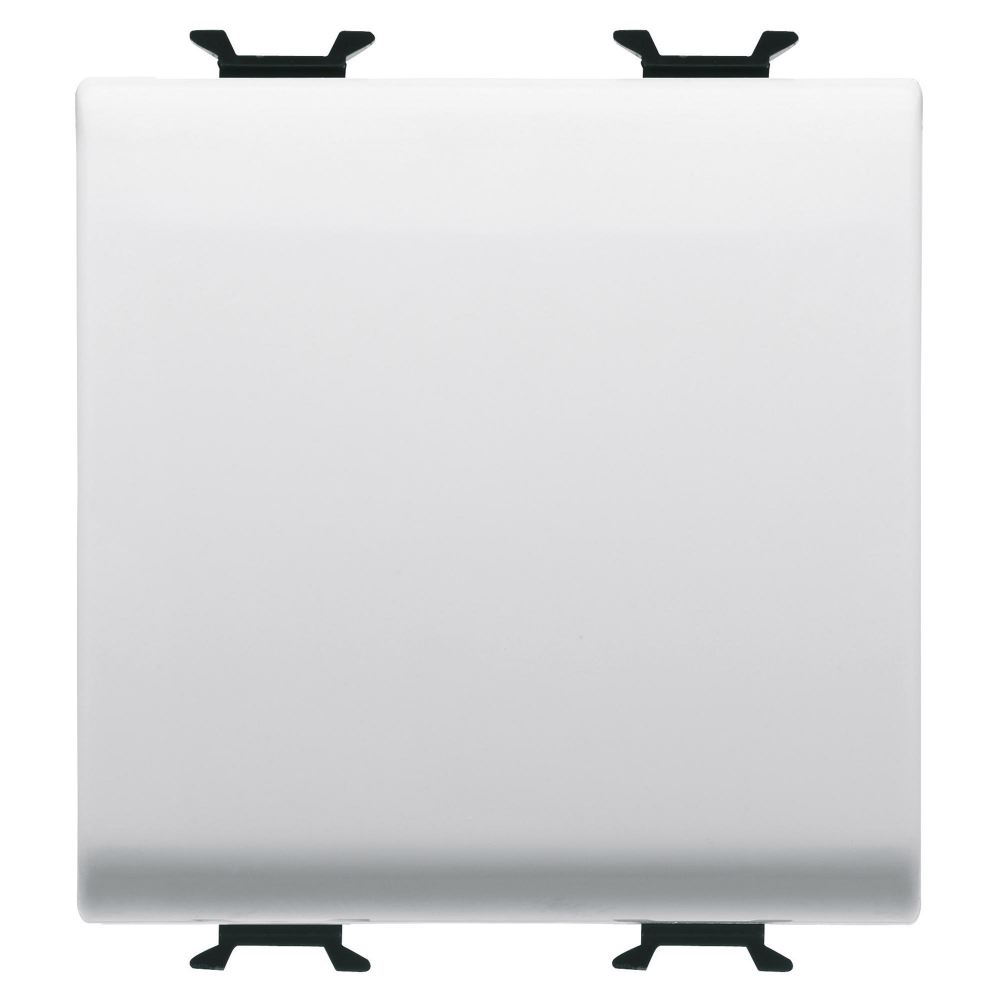

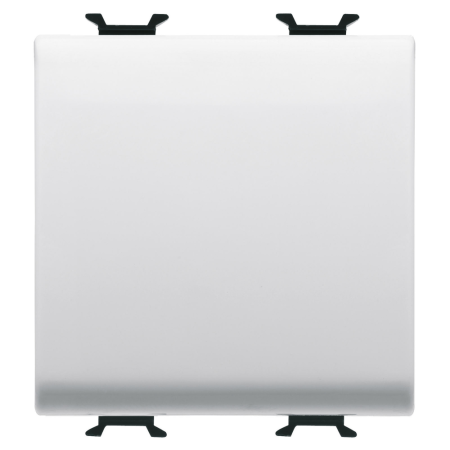

Intrerupatorul cruce modular este destinat comandarii unui circuit de iluminat din trei sau mai multe puncte. Se utilizeaza intre doua intrerupatoare cap scara, fiind o solutie potrivita pentru holuri lungi, scari, camere cu mai multe accese, spatii comerciale sau zone de circulatie unde este necesara actionarea aceleiasi surse de lumina din locatii diferite. Finisajul alb lucios permite integrarea in configuratii de aparataj modular pentru montaj incastrat.

Aparatul are configuratie 1P, curent nominal 16AX si tensiune nominala de 250 V ac. Este realizat din tehnopolimer, ocupa 2 module si respecta standardul EN 60669-1. Puterea declarata pentru lampi LED la 230 V este de 200 W. Produsul are rezistenta de izolatie peste 5 MOhm, rezista la tensiunea de incercare de 2000 V la 50 Hz timp de 1 minut si este proiectat pentru 40000 de schimbari de pozitie la 250 V ac, cos phi 0,6.

Conectarea se face prin borne cu surub. Bornele accepta conductori flexibili cu sectiunea de la 0,75 la 2x4 mm2 si conductori rigizi cu sectiunea de la 0,5 la 2x2,5 mm2. Mecanismul se monteaza in suportul compatibil pentru aparataj modular, iar ansamblul se finalizeaza cu rama decorativa compatibila. Sistemul de fixare frontala faciliteaza montajul si demontajul mecanismului fara scoaterea suportului.

Pentru siguranta, montajul, verificarea conexiunilor si punerea sub tensiune trebuie realizate numai cu alimentarea oprita, de personal calificat. Respectati schema corecta pentru comanda din minimum trei puncte, utilizati conductori adecvati instalatiei si nu depasiti parametrii electrici declarati. Produsul este supus incercarii cu bila la 125 grade C si incercarii la fir incandescent la 850 grade C, iar forta de retinere a conductorului in borna este mai mare de 50 N.

Intrebari frecvente

La ce se foloseste un intrerupator cruce?

Se foloseste pentru comanda aceluiasi circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara, conform schemei electrice a circuitului.

Care sunt caracteristicile electrice principale?

Aparatul are configuratie 1P, curent nominal 16AX si tensiune nominala de 250 V ac. Pentru lampi LED la 230 V este declarata o putere de 200 W.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2x2,5 mm2 si conductori flexibili de la 0,75 la 2x4 mm2.

Cate module ocupa mecanismul?

Mecanismul ocupa 2 module si se completeaza cu suport si rama decorativa compatibile pentru montaj incastrat.

Este necesara instalarea de catre un electrician?

Da. Conectarea trebuie realizata cu circuitul fara tensiune si de personal calificat, cu respectarea schemei de comanda si a regulilor aplicabile instalatiilor electrice.
