Descriere

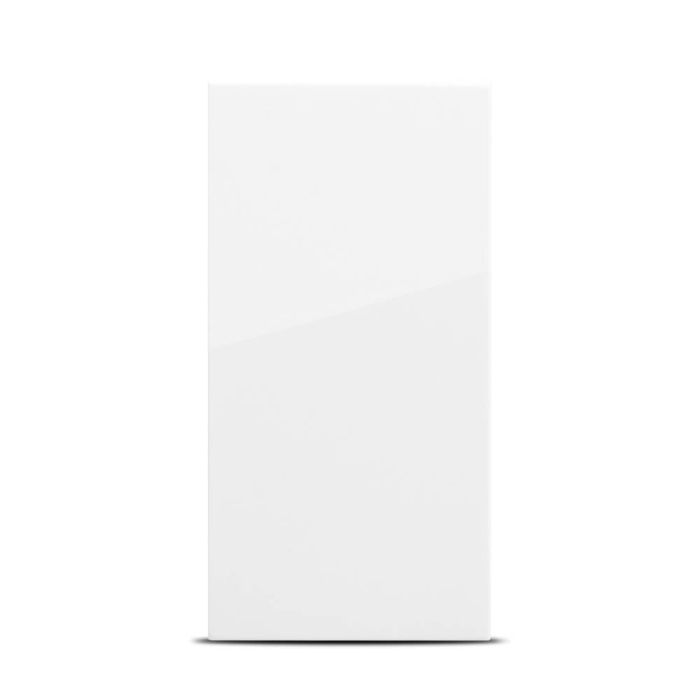

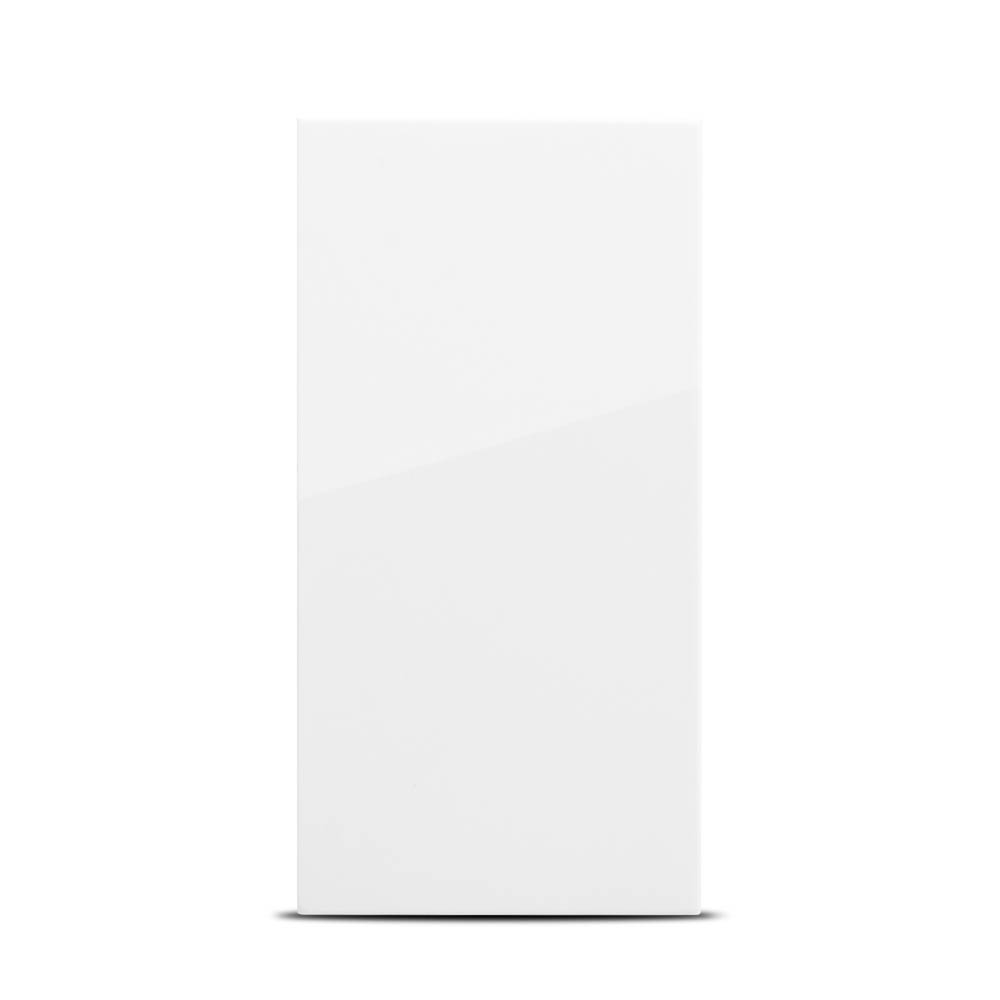

Acest intrerupator cu revenire este un mecanism electromecanic de 1 modul, destinat comenzilor momentane. La apasare, contactul normal deschis se actioneaza, iar clapeta revine automat in pozitia initiala dupa eliberare. Este potrivit pentru comanda soneriilor, releelor de impuls, temporizatoarelor, automatizarilor de iluminat sau altor circuite care necesita un semnal temporar de actionare.

Mecanismul este dimensionat pentru un curent nominal de 10 A la tensiunea nominala de 250 V AC, in retele de 50/60 Hz. Ofera rezistenta electrica de pana la 20.000 de cicluri la cos phi 0,6, rezistenta de izolatie mai mare de 5 Mohm la 500 V si rigiditate dielectrica de 2000 V. Distanta de deschidere a contactului este mai mare de 3 mm. Echipamentul are grad de protectie IP4X si rezistenta la impact IK04.

Conectarea se realizeaza rapid prin borne fara surub, adecvate pentru conductori rigizi sau flexibili cu sectiuni de pana la 2,5 mm2. Mecanismul se fixeaza prin clipsare in suportul compatibil, fara suruburi de prindere pentru aparat. Pentru realizarea ansamblului complet sunt necesare un suport de fixare si o rama de acoperire compatibile cu gama modulara.

Corpul mecanismului foloseste materiale termoplastice rezistente, inclusiv ABS stabilizat UV pentru clapeta. Temperatura admisa pentru functionare este intre -5 grade C si +40 grade C, iar pentru depozitare intre -5 grade C si +50 grade C. Produsul respecta cerintele standardului EN 60669-1 si dispune de certificari AENOR, NF, VDE, EAC si CE. Instalarea trebuie efectuata numai cu alimentarea oprita, de personal calificat, conform regulilor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce se foloseste un intrerupator cu revenire?

Se foloseste pentru transmiterea unui impuls temporar, deoarece contactul este activ numai cat timp este apasata clapeta. Aplicatiile uzuale includ sonerii, relee de impuls, temporizatoare si automatizari.

Ce tip de contact are acest mecanism?

Mecanismul are contact normal deschis. Contactul se inchide la apasare si se deschide automat cand clapeta este eliberata.

Ce conductori pot fi conectati?

Bornele fara surub permit conectarea conductorilor rigizi sau flexibili cu sectiuni de pana la 2,5 mm2.

Este inclusa rama decorativa?

Mecanismul necesita utilizarea separata a unui suport de fixare si a unei rame de acoperire compatibile pentru formarea ansamblului complet.

Care este gradul de protectie al mecanismului?

Mecanismul are grad de protectie IP4X si rezistenta la impact IK04. Pentru protectia completa a instalatiei, acesta trebuie montat corect impreuna cu elementele compatibile ale ansamblului.
