Descriere

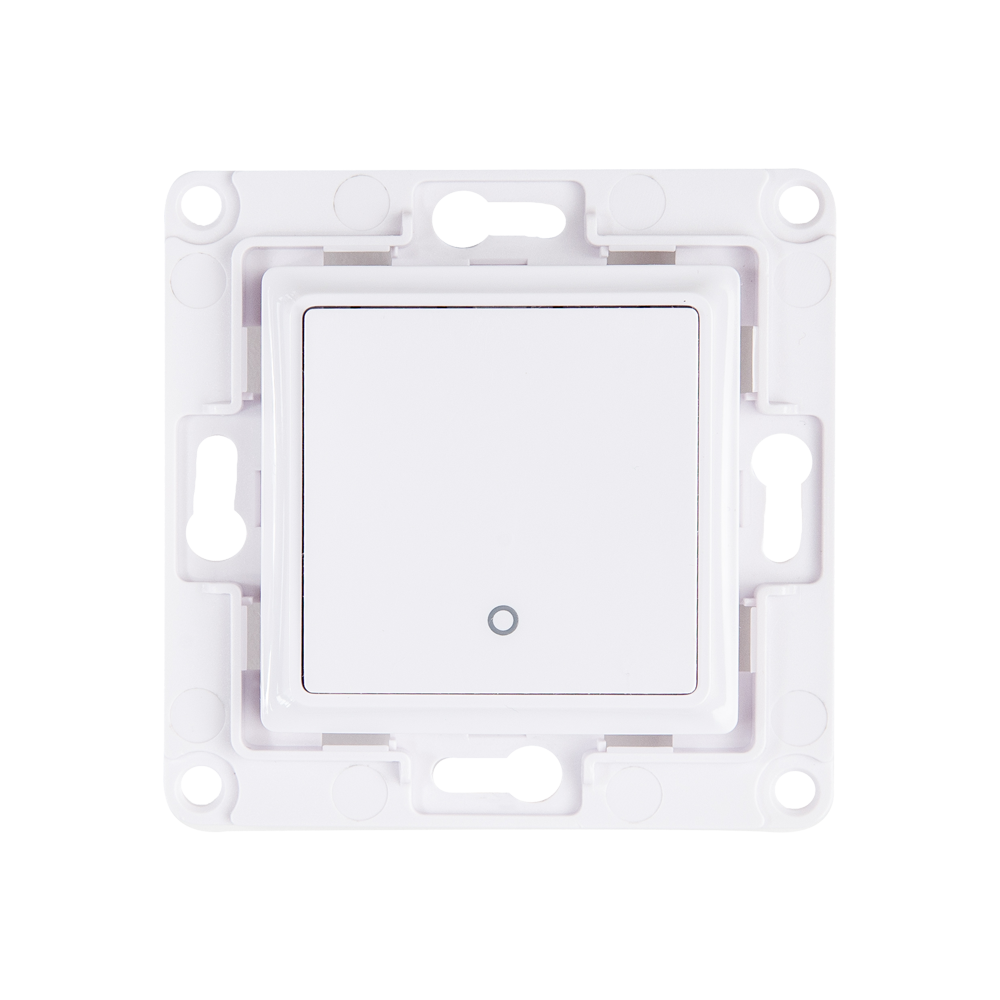

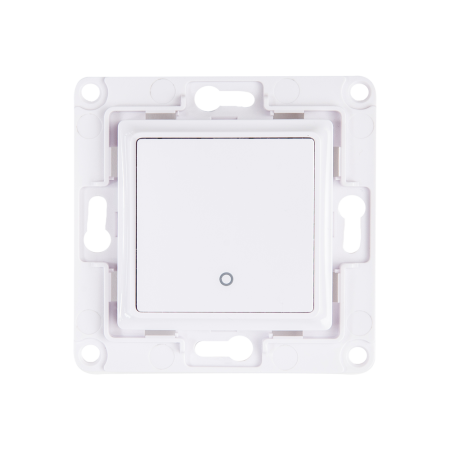

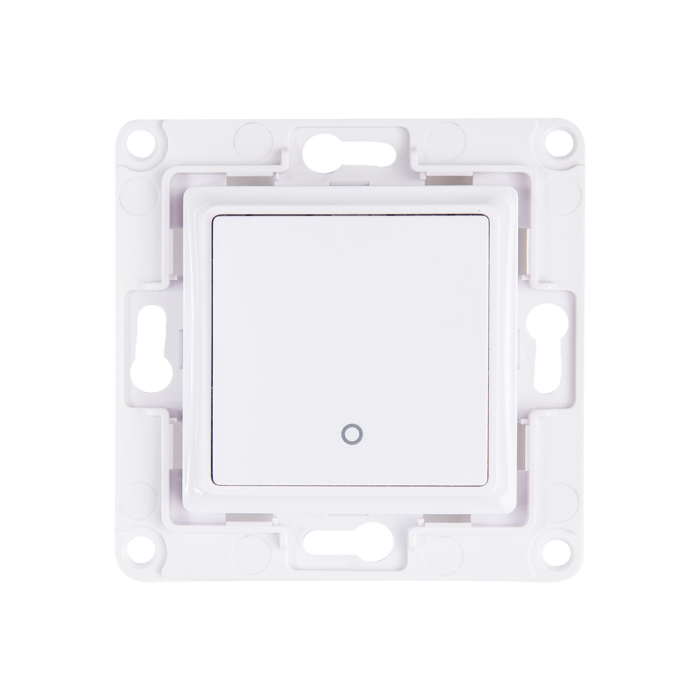

Intrerupatorul de perete cu 1 buton, finisaj alb, este un accesoriu pentru realizarea unui punct de comanda local pentru automatizari inteligente. Acesta permite actionarea manuala a iluminatului, scenariilor sau functiilor de dimare atunci cand este utilizat impreuna cu un releu compatibil. Este potrivit pentru locuinte, apartamente, birouri mici si alte spatii unde se doreste pastrarea unui mod de operare intuitiv, direct de la perete.

Corpul este realizat din plastic si are dimensiunile de 70 x 70 x 12 mm, masurate fara suportul pentru releu. Varianta este alba si are un singur buton de comanda. Contactul este destinat circuitelor de semnal: tensiunea maxima de comutare este de 12 V DC sau 18 V AC, iar curentul maxim de comutare este de 50 mA. Sunt incluse trei suporturi detasabile, compatibile cu relee din seriile 1 si 1PM, Plus, Gen3 si Gen4, precum si cu releul 1L si modulul Dimmer 2, conform configuratiei suportului ales.

Montajul se realizeaza in consola sau doza de intrerupator, utilizand suportul corespunzator releului instalat. Releul se fixeaza in suportul detasabil, iar intrerupatorul se conecteaza la intrarea de comanda a acestuia, conform schemei furnizate pentru releul utilizat. Pentru un aspect final complet, rama de montaj se achizitioneaza separat. Inainte de instalare trebuie verificat spatiul disponibil in doza, compatibilitatea suportului si pozitionarea corecta a conductoarelor.

Produsul nu este destinat comutarii directe a sarcinilor alimentate la reteaua de 230 V, ci functioneaza ca element de comanda pentru un releu compatibil. Temperatura ambianta admisa este intre -20 grade C si 70 grade C, iar umiditatea relativa poate fi de pana la 85%. Orice interventie in instalatia electrica se efectueaza numai cu alimentarea oprita si de catre personal calificat, respectand instructiunile releului asociat si normele electrice aplicabile.

Intrebari frecvente

Este un intrerupator care comuta direct consumatori la 230 V?

Nu. Contactul sau este destinat comenzii unui releu compatibil si nu comutarii directe a unei sarcini alimentate la 230 V.

Ce include pachetul?

Pachetul include intrerupatorul cu un buton si trei suporturi detasabile pentru adaptarea la relee compatibile. Rama de montaj si releul se achizitioneaza separat.

Care sunt dimensiunile intrerupatorului?

Dimensiunile sunt de 70 x 70 x 12 mm, fara suportul pentru releu.

Poate fi folosit pentru dimare?

Da, butonul poate fi utilizat ca element de comanda impreuna cu un modul de dimare compatibil, configurat conform instructiunilor acelui modul.

In ce conditii de mediu poate functiona?

Poate fi utilizat la temperaturi ambiante intre -20 grade C si 70 grade C, la umiditate relativa de pana la 85%.
