Descriere

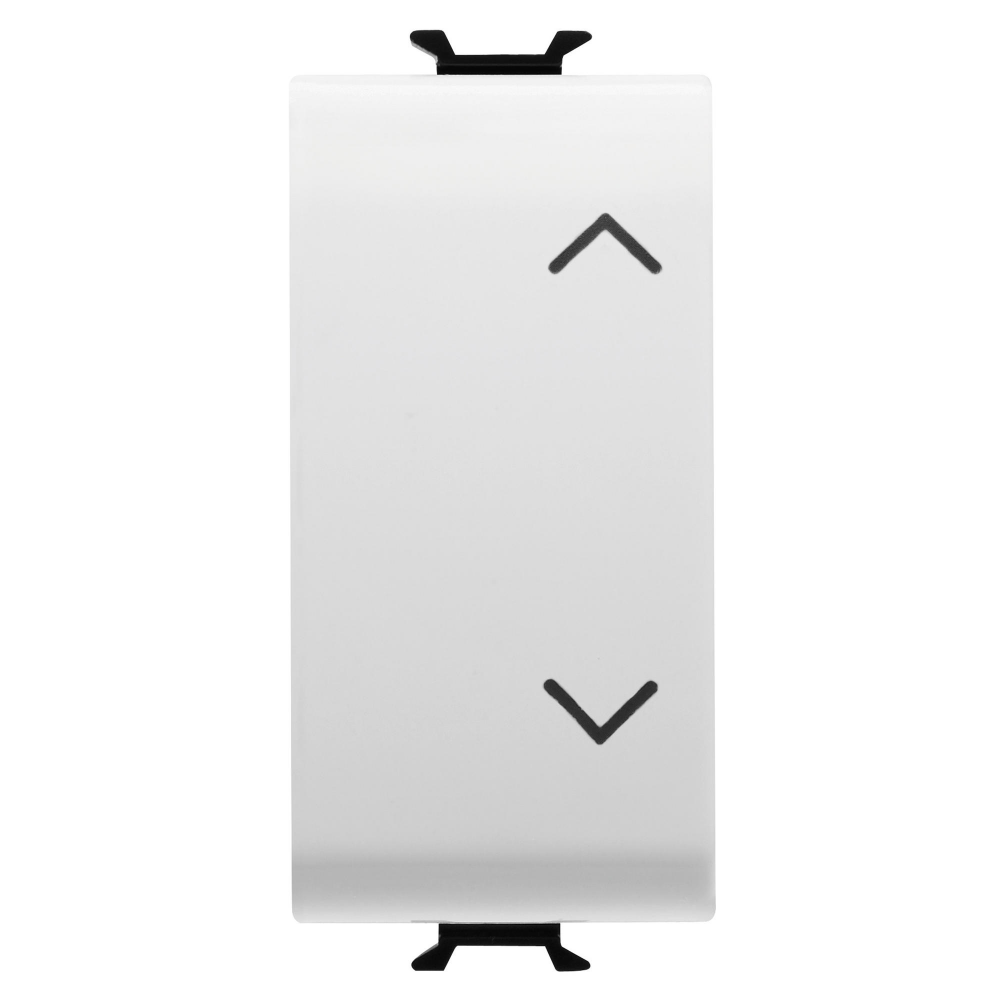

Intrerupatorul pentru jaluzele este un aparat modular destinat comenzii directionale sus-jos pentru rulouri, jaluzele motorizate si alte echipamente care necesita inversarea sensului de actionare. Clapeta este marcata cu simbolurile sus si jos, iar formatul de 1 modul permite integrarea compacta in configuratii de aparataj standard italian, alaturi de alte mecanisme compatibile.

Aparatul are configuratie 1P, curent nominal 10AX si tensiune nominala de 250 V AC. Puterea nominala indicata pentru lampi LED la 230 V este de 100 W. Respecta standardul EN 60669-1, are rezistenta la tensiunea de test de 2000 V la 50 Hz timp de 1 minut si rezistenta de izolatie mai mare de 5 MOhm. Dimensiunile exterioare sunt 22 x 44 x 38,5 mm, iar adancimea de incorporare este de 27,2 mm.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori rigizi cu sectiunea de la 0,5 la 2 x 2,5 mm2 si conductori flexibili cu sectiunea de la 0,75 la 2 x 4 mm2. Mecanismul se monteaza pe suport modular compatibil, impreuna cu rama din acelasi sistem de aparataj, in doze si configuratii corespunzatoare standardului italian.

Carcasa este realizata din tehnopolimer cu finisaj alb lucios. Produsul este proiectat pentru 40.000 de actionari la curent nominal, 250 V AC si cos phi 0,6, are test de presiune cu bila la 125 grade C si rezistenta la fir incandescent de 850 grade C. Montajul, cablarea si verificarea functionarii trebuie efectuate numai cu alimentarea oprita, de personal calificat, cu respectarea schemei de conectare a motorului si a normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce se foloseste acest intrerupator?

Este destinat comenzii locale sus-jos pentru jaluzele, rulouri motorizate sau alte actionari electrice care necesita schimbarea sensului de functionare.

Ce caracteristici electrice are?

Are configuratie 1P, curent nominal 10AX si tensiune nominala de 250 V AC. Pentru lampi LED la 230 V este indicata o putere nominala de 100 W.

Ce tipuri de conductori se pot conecta?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Este potrivit pentru montaj in doze standard italian?

Da. Mecanismul ocupa 1 modul si se utilizeaza impreuna cu suporturi si rame compatibile dintr-un sistem modular standard italian.

Poate fi montat de utilizator?

Conectarea la instalatia electrica si la motorul ruloului trebuie realizata de personal calificat, cu circuitul dezalimentat si conform schemei de cablare aplicabile.
