Descriere

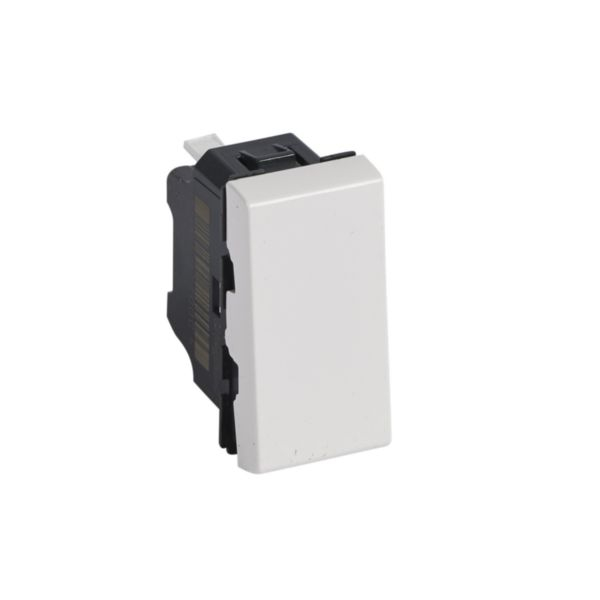

Intrerupatorul modular cu o clapeta este destinat comenzii circuitelor de iluminat din locuinte, birouri si alte spatii interioare. Ocupa un singur modul in cadrul sistemului de aparataj modular si se integreaza alaturi de alte functii electrice, pentru realizarea unor configuratii compacte si ordonate pe acelasi suport.

Aparatul este proiectat pentru tensiune nominala de 250 V AC, frecventa de 50-60 Hz si curent nominal de 10 A, avand capacitate de comutare de 10AX pentru lampi fluorescente. Corpul este realizat din termoplastic fara halogeni, cu finisaj lucios alb, nuanta apropiata de RAL 9003. Dispune de o clapeta, marcaj al bornelor si fixare prin clipsare pe suportul modular.

Dimensiunile aparatului sunt de 22,5 mm latime, 45 mm inaltime si 36,5 mm adancime, iar adancimea de incorporare este de 24 mm. Pentru instalare este necesara o doza cu adancime minima de 30 mm. Se monteaza pe suport modular compatibil, iar completarea ansamblului se face cu rama decorativa adecvata configuratiei alese.

Produsul este destinat utilizarii in interior, in conditii normale de exploatare, la temperaturi de functionare intre -5 si 35 grade C. Gradul de rezistenta la impact este IK04. Inainte de montaj, alimentarea circuitului trebuie intrerupta, iar conectarea si verificarea instalatiei trebuie realizate de personal calificat, conform normelor electrice aplicabile.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator modular?

Este utilizat pentru comanda circuitelor de iluminat in instalatii electrice interioare, in locuinte, birouri sau spatii comerciale.

Ce spatiu ocupa in suportul de aparataj?

Ocupa un singur modul si se monteaza prin clipsare pe un suport modular compatibil.

Care sunt valorile electrice nominale?

Aparatul are tensiune nominala de 250 V AC, curent nominal de 10 A, capacitate de comutare 10AX si functioneaza la 50-60 Hz.

Ce doza este necesara pentru montaj?

Este necesara o doza cu adancime minima de 30 mm, deoarece adancimea de incorporare a aparatului este de 24 mm.

Poate fi instalat in exterior?

Este destinat utilizarii la interior. Montajul trebuie realizat cu alimentarea oprita, de personal calificat si conform cerintelor instalatiei electrice.
