Descriere

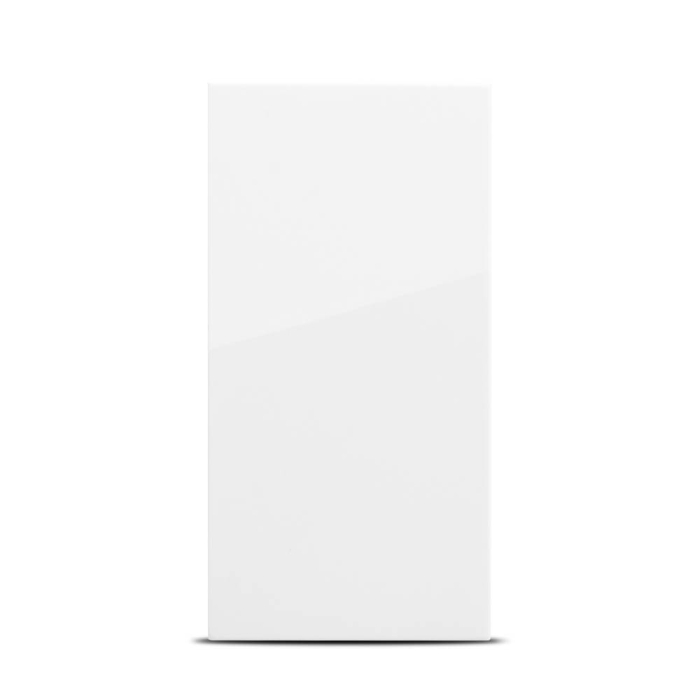

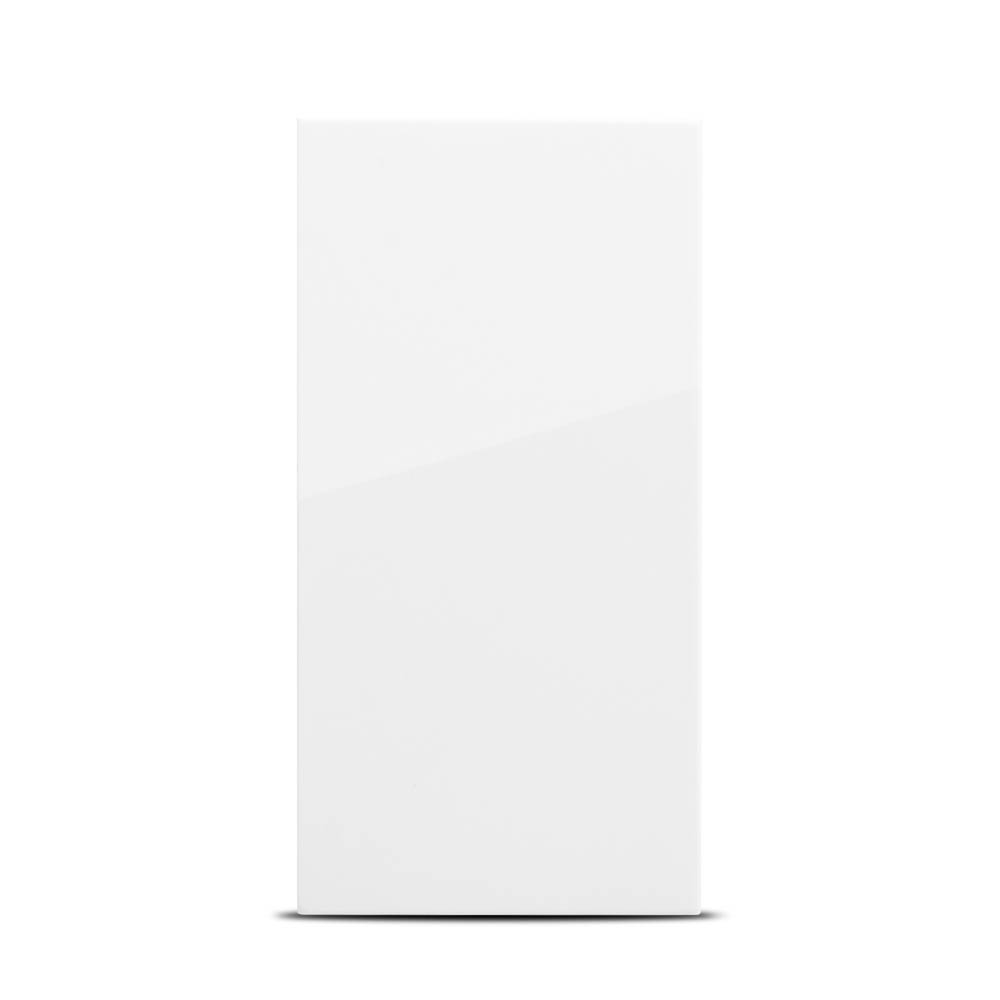

Acest intrerupator simplu cu 1 modul este destinat controlului circuitelor de iluminat din instalatii electrice interioare. Functioneaza ca aparat 1 pol 1 cale, cu o singura clapeta, fiind o solutie practica pentru comanda unui corp de iluminat sau a unui grup de corpuri comandate dintr-un singur punct. Finisajul alb lucios, fara marcaj, permite integrarea discreta in amenajari rezidentiale, birouri, hoteluri si spatii comerciale.

Aparatul are curent nominal de 10AX, tensiune operationala nominala de 250 V AC si frecventa de lucru 50/60 Hz. Dispune de borne fara surub pentru conductori rigizi sau flexibili cu sectiunea intre 0 si 2,5 mm2. Rezistenta electrica declarata este de 20.000 cicluri la cos phi 0,6, rezistenta de izolatie este peste 5 MOhm la 500 V, iar rigiditatea dielectrica este de 2000 V. Distanta de deschidere a contactelor este mai mare de 3 mm.

Mecanismul se fixeaza prin clipsare si se utilizeaza impreuna cu suport si rama compatibile din aceeasi gama modulara. Dimensiunile mecanismului sunt 22,5 mm latime, 45 mm inaltime si 34,25 mm adancime, iar adancimea de incorporare este de 21,15 mm. Conectarea se realizeaza prin introducerea corecta a conductorilor dezizolati in bornele fara surub, cu respectarea configuratiei circuitului si a regulilor aplicabile instalatiilor electrice.

Carcasa include materiale termoplastice stabilizate UV, iar mecanismul are grad de protectie IP4X si rezistenta la impact IK04. Este prevazut pentru utilizare la temperaturi ambientale intre -5 grade C si +40 grade C, cu temperatura de depozitare intre -5 grade C si +50 grade C. Produsul este conform cu standardul EN 60669-1 si directivele pentru joasa tensiune si compatibilitate electromagnetica; instalarea trebuie efectuata numai cu alimentarea oprita, de personal calificat.

Intrebari frecvente

Pentru ce este folosit un intrerupator simplu 1 pol 1 cale?

Este utilizat pentru pornirea si oprirea unui circuit de iluminat dintr-un singur punct de comanda.

Ce tip de conductori pot fi conectati?

Bornele fara surub accepta conductori rigizi sau flexibili cu sectiunea de la 0 la 2,5 mm2.

Care sunt caracteristicile electrice principale?

Intrerupatorul are curent nominal de 10AX, tensiune operationala nominala de 250 V AC si functioneaza la frecventa de 50/60 Hz.

Este inclusa rama decorativa?

Mecanismul se utilizeaza impreuna cu suport si rama compatibile, care se aleg separat in functie de configuratia dorita.

Ce protectie are pentru utilizarea in interior?

Produsul are grad de protectie IP4X si rezistenta la impact IK04. Se utilizeaza in instalatii interioare, in limitele de temperatura declarate de producator.
