Descriere

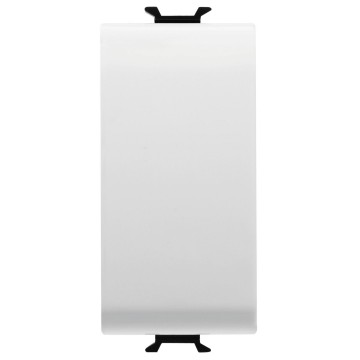

Intrerupatorul simplu modular este destinat comenzii unui circuit electric de iluminat dintr-un singur punct. Constructia unipolara 1P si formatul de 1 modul il recomanda pentru instalatii rezidentiale, birouri, spatii comerciale si proiecte de renovare care utilizeaza aparataj modular compatibil cu gama Chorusmart. Tasta neutra are finisaj alb lucios, iar mecanismul este realizat din tehnopolimer.

Aparatul are curent nominal 16AX si tensiune nominala de 250 V c.a. Este conform cu standardul EN 60669-1, are rezistenta la tensiunea de incercare de 2000 V la 50 Hz timp de 1 minut si rezistenta de izolatie mai mare de 5 MOhm. Pentru lampi LED la 230 V, puterea nominala declarata este de 200 W. Rezistenta mecanica declarata este de 40000 de manevre la curent nominal, 250 V c.a. si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Acestea accepta conductori flexibili cu sectiune de la 0,75 la 2 x 4 mm2 si conductori rigizi cu sectiune de la 0,5 la 2 x 2,5 mm2. Mecanismul are sistem de fixare frontala, care faciliteaza montarea si demontarea fara indepartarea suportului. Pentru instalarea completa se utilizeaza impreuna cu suport si rama ornamentala compatibile din acelasi sistem modular.

Pentru siguranta, intrerupeti alimentarea circuitului inainte de montaj, verificati absenta tensiunii si respectati schema electrica a instalatiei. Strangeti conductorii corespunzator in borne, fara a depasi capacitatea acestora, iar montajul trebuie efectuat de personal calificat, cu respectarea normelor aplicabile. Produsul este destinat instalatiilor interioare protejate; alegerea dozei, suportului, ramei si a gradului de protectie al ansamblului se face in functie de mediul de utilizare.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator simplu?

Este utilizat pentru pornirea si oprirea unui circuit de iluminat dintr-un singur punct de comanda, in instalatii electrice interioare.

Ce caracteristici electrice are?

Are configuratie unipolara 1P, curent nominal 16AX si tensiune nominala de 250 V c.a. Puterea nominala declarata pentru lampi LED la 230 V este de 200 W.

Ce tipuri de conductori pot fi conectati?

Bornele cu surub accepta conductori flexibili intre 0,75 si 2 x 4 mm2, respectiv conductori rigizi intre 0,5 si 2 x 2,5 mm2.

Este necesar un suport si o rama separata?

Da. Mecanismul se completeaza cu suport si rama ornamentala compatibile cu sistemul modular din care face parte.

Poate fi montat de orice persoana?

Montajul trebuie realizat numai dupa scoaterea de sub tensiune a circuitului si de personal calificat, cu respectarea normelor de instalatii electrice.
