Descriere

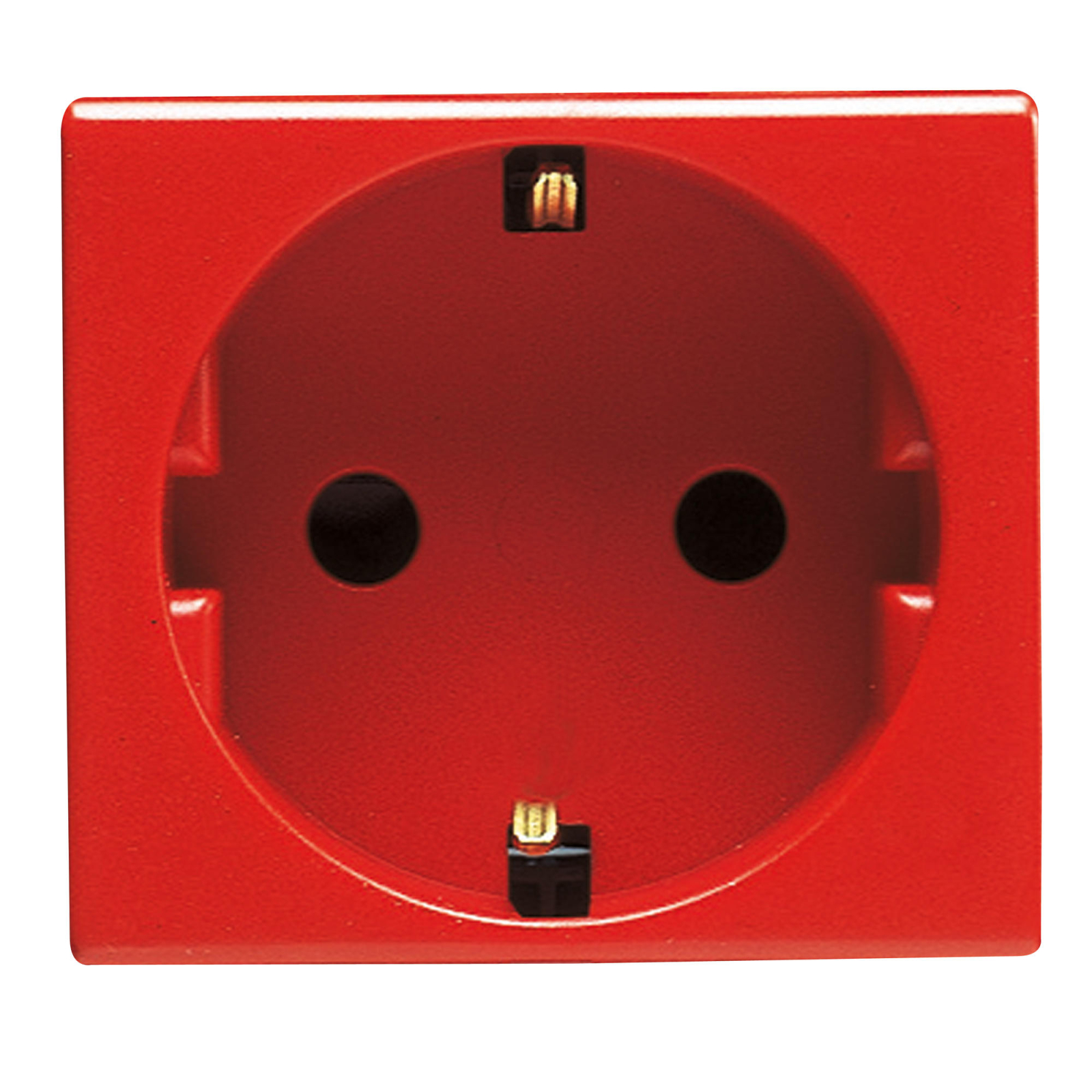

Priza Schuko modulara este destinata alimentarii echipamentelor electrice prin conexiune 2P+E si este recomandata pentru linii dedicate. Finisajul rosu permite identificarea rapida a circuitului sau a punctului de utilizare, iar formatul de 2 module permite integrarea alaturi de alte functii modulare, in aceeasi configuratie de aparataj.

Caracteristicile electrice confirmate sunt: curent nominal 16A, tensiune nominala 250 V AC si configuratie 2P+E. Priza este de standard german, compatibila cu fise cu pini de 4,8 mm, si este prevazuta cu protectie pentru contacte. Conectarea se face prin borne cu surub. Capacitatea bornelor este de la 0,75 la 2 x 4 mm2 pentru conductori flexibili si de la 0,5 la 2 x 2,5 mm2 pentru conductori rigizi.

Aparatul ocupa 2 module in sistemul modular si se monteaza impreuna cu suport compatibil si rama ornamentala potrivita configuratiei alese. Este adecvat pentru instalatii incastrate in doze dreptunghiulare sau patrate, precum si pentru configuratii la aparent ori aplicatii speciale atunci cand se utilizeaza accesoriile de montaj corespunzatoare. Inainte de conectare, conductorii trebuie dezizolati corect si fixati ferm in bornele cu surub.

Pentru siguranta in exploatare, priza respecta standardele IEC 60884-1 si DIN VDE 0620-1. Are rezistenta la tensiune de incercare de 2000 V la 50 Hz timp de 1 minut, rezistenta de izolatie mai mare de 5 MOhm, rezistenta la fir incandescent de 850 grade C si rezistenta la termopresiune cu bila de 125 grade C. Instalarea, verificarea continuitatii conductorului de protectie si punerea sub tensiune trebuie realizate numai cu circuitul oprit si de personal calificat.

Intrebari frecvente

Pentru ce tip de circuit este recomandata aceasta priza?

Este destinata liniilor dedicate, pentru realizarea unui punct de alimentare 2P+E cu curent nominal de 16A.

Ce tip de fise sunt compatibile?

Priza este de standard german Schuko si este compatibila cu fise cu pini de 4,8 mm.

Cati moduli ocupa in configuratia de aparataj?

Ocupa 2 module si poate fi combinata cu alte functii modulare, folosind suportul si rama ornamentala compatibile.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi intre 0,5 si 2 x 2,5 mm2, respectiv conductori flexibili intre 0,75 si 2 x 4 mm2.

Are protectie pentru contacte?

Da, priza este prevazuta cu protectie pentru contacte, pentru un plus de siguranta in utilizarea curenta.
