Descriere

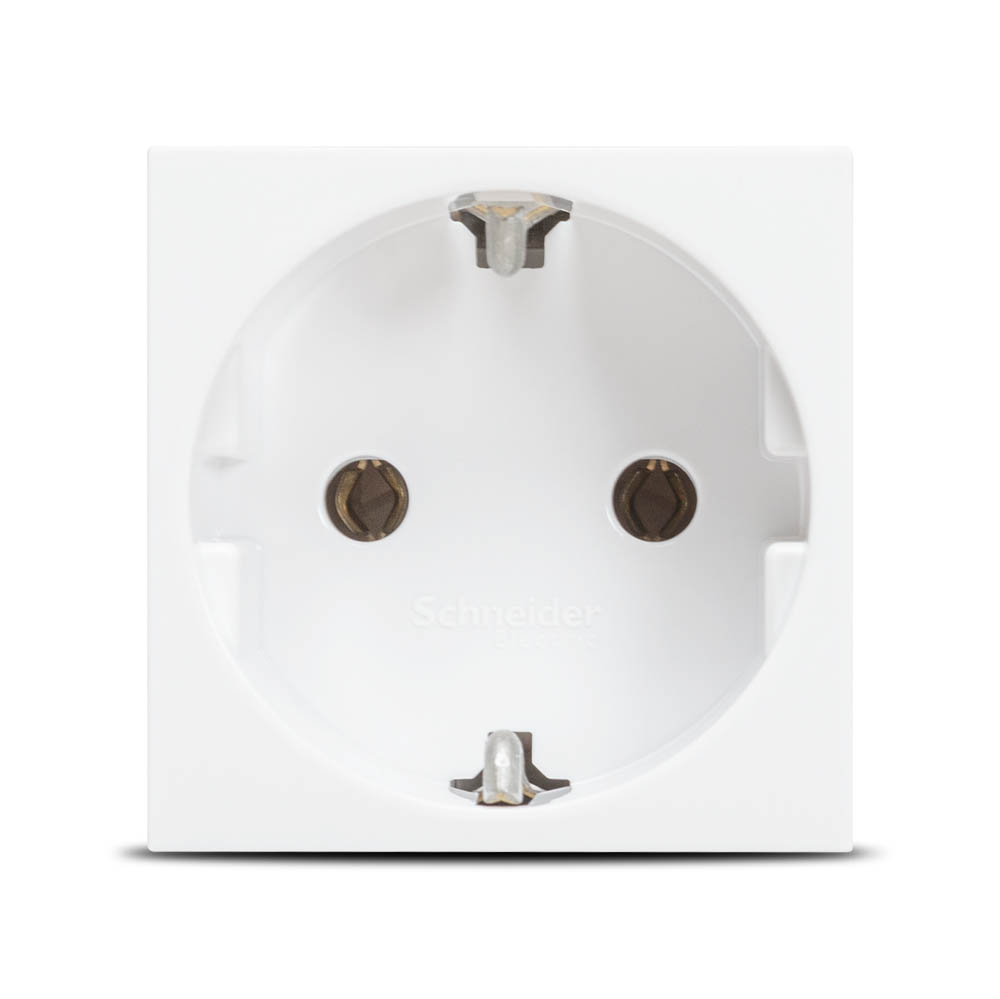

Aceasta priza Schuko este un mecanism modular pentru alimentarea receptoarelor electrice in instalatii interioare. Are configuratie 2P+E, cu contact de protectie lateral, si este destinata montajului incastrat. Formatul de 2 module permite integrarea alaturi de alte functii de aparataj, folosind suportul de fixare si rama de acoperire compatibile din aceeasi gama modulara.

Parametrii electrici nominali sunt 16 A si 250 V c.a., la frecventa de 50/60 Hz. Priza este prevazuta cu borne cu surub si accepta cate doua conductoare flexibile sau rigide, cu sectiunea cuprinsa intre 0 si 4 mm2. Rezistenta de izolatie este mai mare de 5 Mohm la 500 V, iar rigiditatea dielectrica este de 2000 V. Durabilitatea electrica declarata este de 10000 cicluri, la cos phi 0,8.

Mecanismul se fixeaza prin clipsare si se monteaza incastrat. Dimensiunile sunt de 45 x 45 x 40 mm, iar adancimea de montaj este de 30,5 mm. Finisajul alb lucios, in nuanta RAL 9003, este potrivit pentru realizarea unor ansambluri unitare de aparataj modular. Carcasa este realizata din policarbonat ranforsat cu fibra de sticla, capacul mecanismului este din policarbonat, iar bornele si contactul de impamantare sunt din aliaje de cupru-zinc.

Pentru siguranta instalatiei, conectarea trebuie efectuata cu circuitul scos de sub tensiune, cu respectarea polaritatii, a conductorului de protectie si a sectiunii admise a cablurilor. Produsul respecta standardele IEC 60884-1 si DIN VDE 0620-1 si are certificare EAC. Montajul, verificarea continuitatii impamantarii si punerea in functiune trebuie realizate de personal calificat, conform reglementarilor aplicabile.

Intrebari frecvente

Ce tip de priza este aceasta?

Este o priza Schuko cu configuratie 2P+E, prevazuta cu contact de protectie lateral si destinata alimentarii echipamentelor electrice compatibile.

Care sunt valorile electrice nominale?

Priza are curent nominal de 16 A, tensiune nominala de 250 V c.a. si este utilizabila in retele de 50/60 Hz.

Ce conductori pot fi conectati?

Bornele cu surub permit conectarea a cate doua conductoare rigide sau flexibile, cu sectiunea de pana la 4 mm2.

Ce accesorii sunt necesare pentru montaj?

Mecanismul se monteaza incastrat prin clipsare si necesita utilizarea unui suport de fixare si a unei rame de acoperire compatibile cu gama modulara.

Poate fi instalata fara impamantare?

Nu. Contactul de protectie trebuie conectat corect la conductorul de impamantare al instalatiei, iar montajul trebuie realizat de personal calificat.
