Descriere

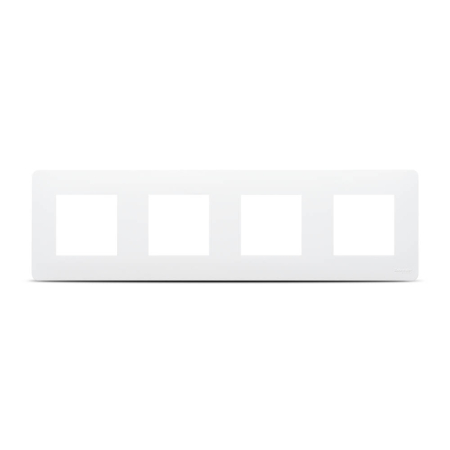

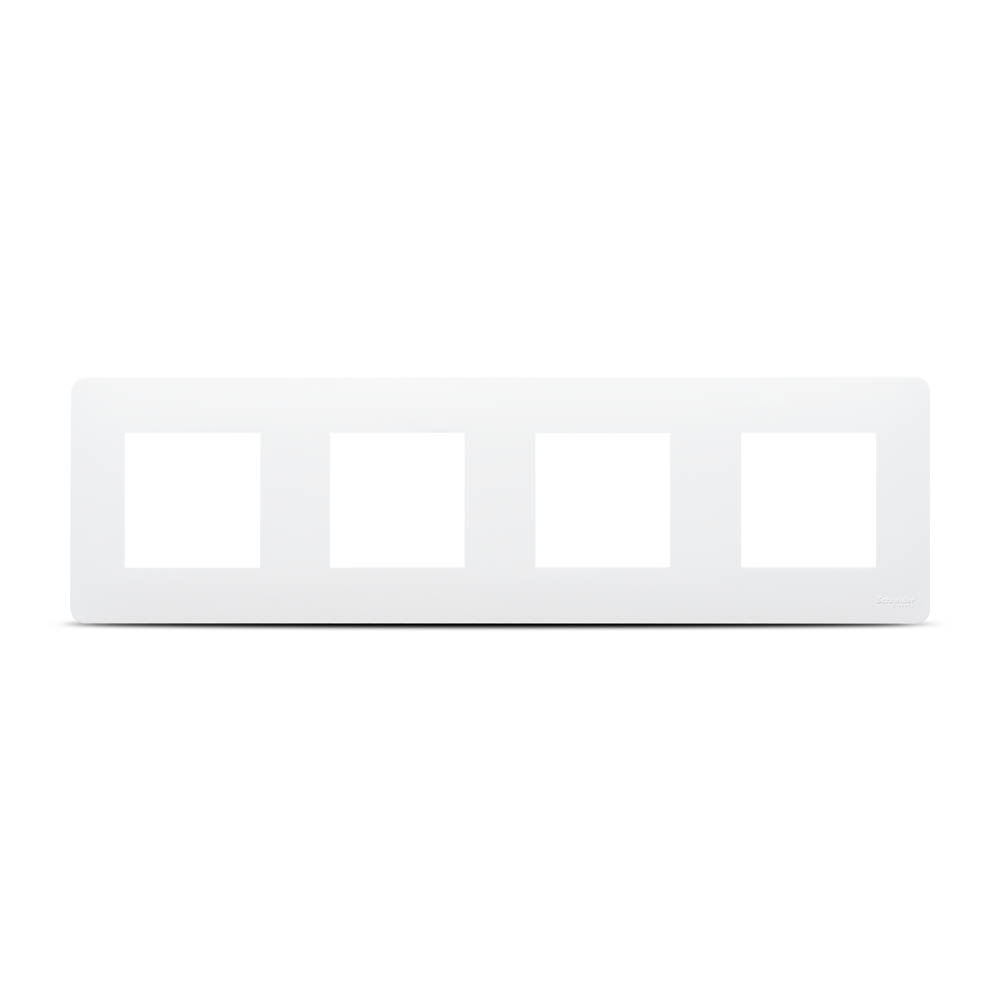

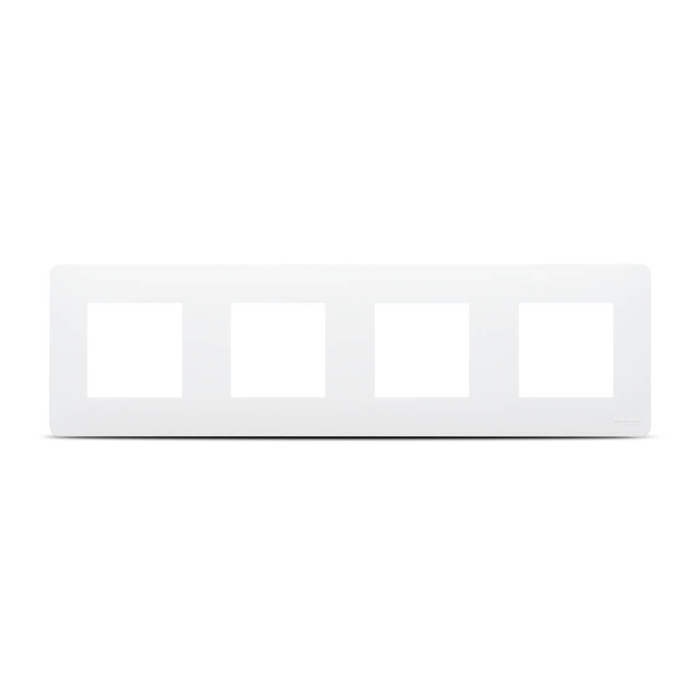

Rama ornamentala din gama New Unica Studio este destinata finisarii instalatiilor de aparataj modular incastrat cu patru posturi. Aceasta permite gruparea estetica a mecanismelor compatibile intr-o configuratie de 4 x 2 module, fiind potrivita pentru prize, intrerupatoare, comenzi si alte functii din aceeasi gama. Finisajul alb asigura un aspect uniform al ansamblului montat pe perete.

Produsul este realizat din termoplastic ABS stabilizat UV, cu finisaj lucios si nuanta alba RAL 9003. Are dimensiunile de 298 mm latime, 85 mm inaltime si 10 mm adancime, iar masa neta este de 0,042 kg. Rama este prevazuta pentru 4 posturi si 4 x 2 module, cu grad de protectie IP21D si rezistenta la impact IK04. Respecta standardele IEC 60669-1 si IEC 60884-1.

Montajul se realizeaza prin clipsare pe suportul si mecanismele compatibile din sistemul New Unica Studio. Rama poate fi orientata atat orizontal, cat si vertical, ceea ce permite adaptarea configuratiei la pozitia dozei si la organizarea functiilor electrice. Pentru un rezultat corect, mecanismele trebuie aliniate si fixate in suport inainte de aplicarea ramei.

Rama este un element de finisare pentru aparataj si nu reprezinta un echipament de protectie electrica independent. Se utilizeaza numai in instalatii interioare corespunzatoare conditiilor indicate de gradul IP21D si impreuna cu componente compatibile. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate de personal calificat, cu alimentarea electrica oprita pe durata lucrarilor.

Intrebari frecvente

Pentru cate posturi este potrivita rama ornamentala?

Rama este proiectata pentru 4 posturi si pentru o configuratie de 4 x 2 module.

Se poate monta rama si vertical?

Da. Rama permite montaj atat in pozitie orizontala, cat si verticala.

Cum se fixeaza rama?

Fixarea se realizeaza prin clipsare, dupa montarea mecanismelor compatibile pe suport.

Din ce material este realizata rama?

Este realizata din ABS termoplastic stabilizat UV, in finisaj alb lucios RAL 9003.

Care sunt dimensiunile ramei?

Rama are 298 mm latime, 85 mm inaltime si 10 mm adancime.
