Descriere

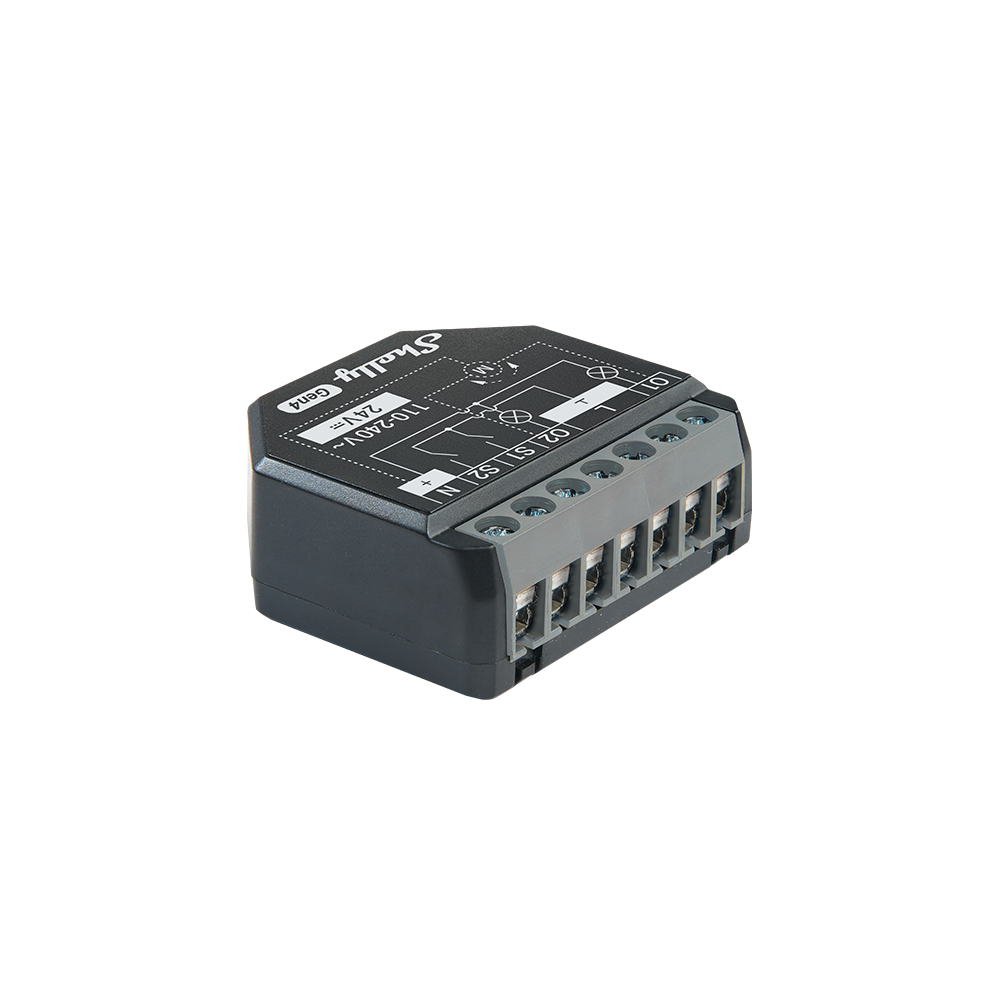

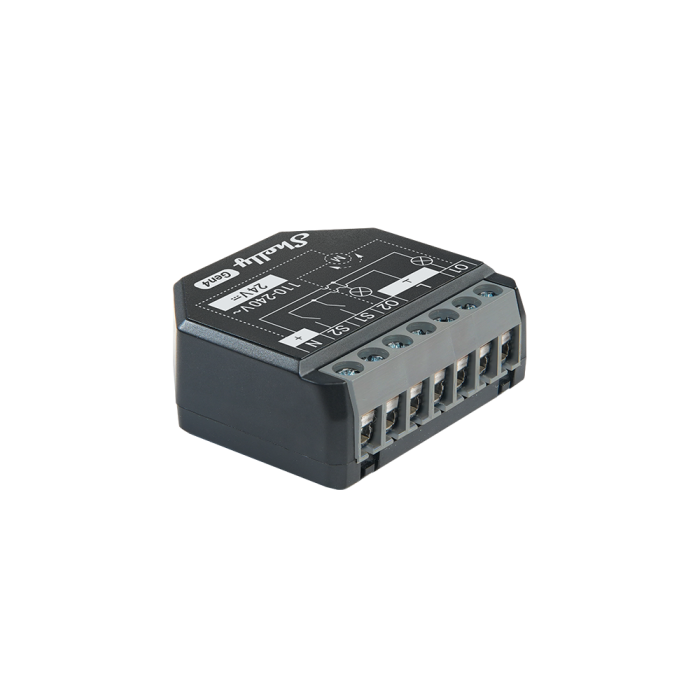

Releul inteligent cu doua canale este conceput pentru automatizarea a doua circuite electrice aflate pe aceeasi faza, cu control local sau de la distanta. Este potrivit pentru iluminat, consumatori electrici si aplicatii de tip cover control, inclusiv rulouri, jaluzele venetiene, perdele, copertine si motoare AC bidirectionale. Fiecare canal beneficiaza de masurare a puterii, astfel incat utilizatorul poate urmari separat consumul circuitelor conectate si poate crea scene, actiuni locale sau programari automate.

Alimentarea se realizeaza la 110-240 V AC sau 24 V DC cu toleranta de plus sau minus 10 procente, iar consumul propriu este sub 1,4 W. Iesirile suporta pana la 10 A pe fiecare canal la AC, maximum 16 A total si 18 A total de varf; la DC, curentul maxim de comutare este 10 A. Tensiunea maxima de comutare este 240 V AC sau 30 V DC. Modulul masoara tensiunea si curentul in AC, are senzor intern de temperatura si dimensiuni compacte de 37 x 42 x 16 mm, cu o greutate de 30 g.

Montajul este destinat dozelor de perete, in spatele intrerupatoarelor sau prizelor, unde spatiul disponibil este limitat. Conexiunile includ doua intrari pentru intrerupatoare sau butoane, doua iesiri de releu cu masurare de putere si borne de alimentare. Bornele accepta conductori cu sectiunea intre 0,5 si 4 mm2, iar lungimea recomandata de dezizolare este de 6-7 mm. Pentru automatizarea rulourilor si a jaluzelelor se utilizeaza modul de control pentru motoare bidirectionale, cu setarea corecta a capetelor de cursa ale motorului inainte de punerea in functiune.

Conectivitatea multiprotocol permite integrarea prin Wi-Fi 802.11 b g n ax, Zigbee 802.15.4 si Bluetooth 5.0, iar dispozitivul este compatibil Matter. Sunt disponibile interfata web incorporata, MQTT, HTTPS, MQTTS, webhooks, scripting, programari si integrare cu platforme de automatizare. Pentru protectie, sunt prevazute functii la supraincalzire, supratensiune, supracurent si supraputere, precum si detectarea obstacolelor si intrerupator de siguranta in modul pentru rulouri. Utilizarea este specificata la temperaturi ambientale intre -20 si 40 grade C, umiditate intre 30 si 70 procente RH si altitudine maxima de 2000 m; instalarea trebuie efectuata cu alimentarea deconectata de personal calificat.

Intrebari frecvente

Poate controla doua circuite separat?

Da. Cele doua canale pot controla si monitoriza independent doua circuite conectate pe aceeasi faza.

Este potrivit pentru rulouri si jaluzele?

Da. Include mod de control pentru rulouri, jaluzele, perdele, copertine si alte motoare AC bidirectionale. Pentru aceasta aplicatie, motorul trebuie sa aiba capete de cursa mecanice sau electronice reglate corect.

Ce alimentare accepta?

Functioneaza la 110-240 V AC sau la 24 V DC cu toleranta de plus sau minus 10 procente.

Ce protocoale de comunicatie sunt disponibile?

Dispune de Wi-Fi, Zigbee si Bluetooth si este compatibil Matter. Poate fi configurat si controlat prin interfata web, aplicatie sau platforme de automatizare compatibile.

Ce protectii sunt incluse?

Sunt disponibile protectie la supraincalzire, supratensiune, supracurent si supraputere. In modul pentru rulouri sunt disponibile si functii de detectare a obstacolelor si siguranta.
