Descriere

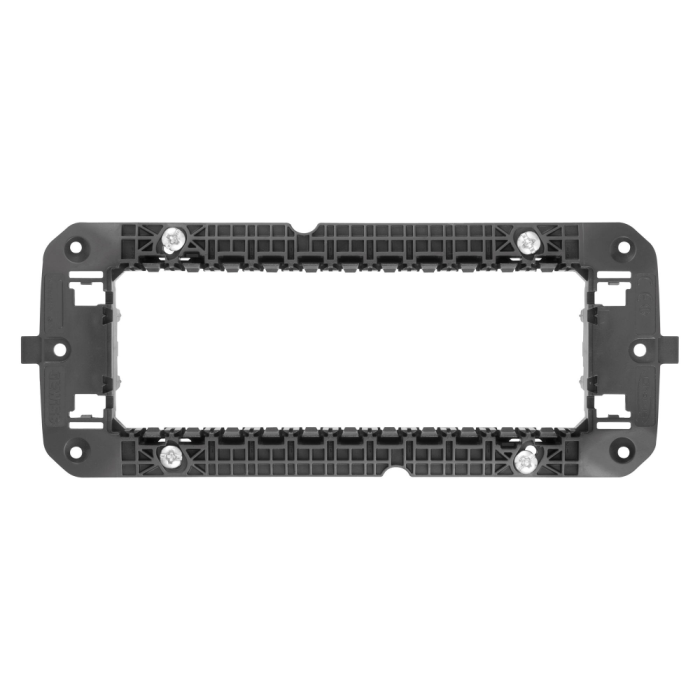

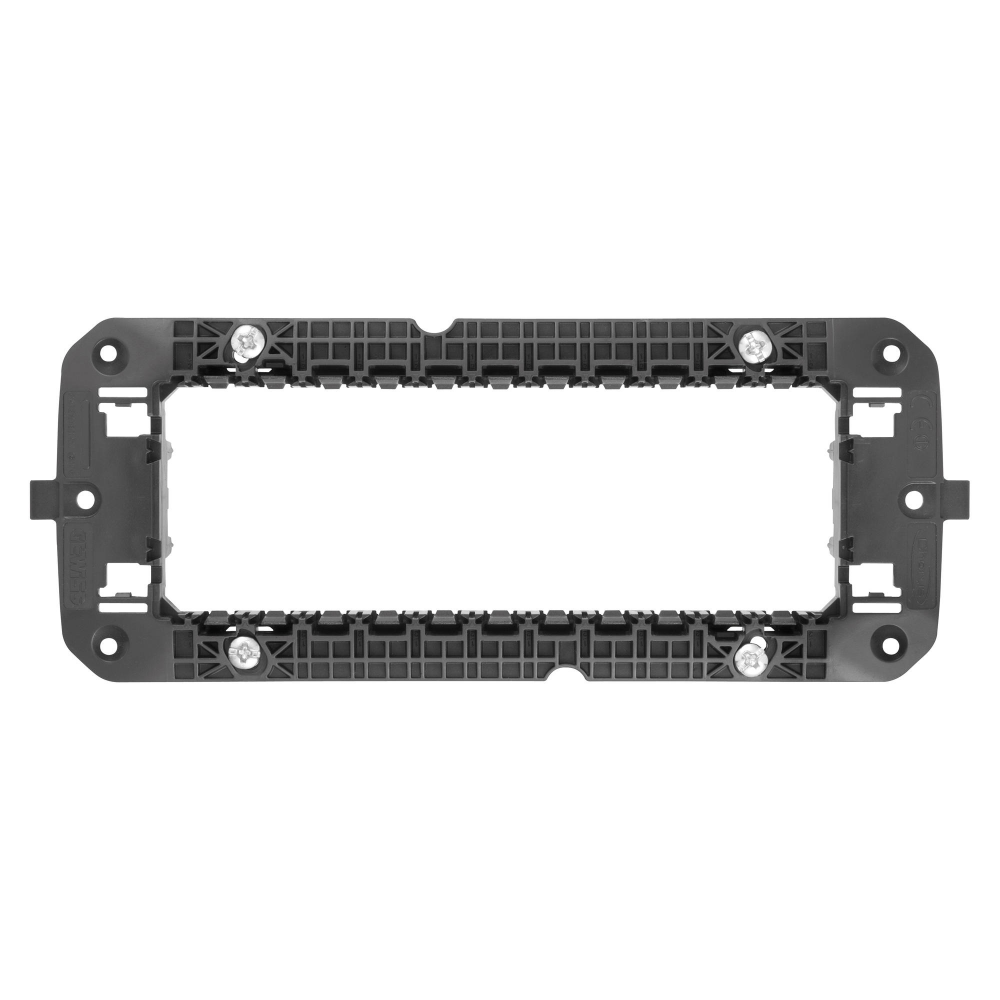

Acest suport de montare este destinat realizarii configuratiilor de aparataj modular standard italian cu 6 module. Face parte din gama de accesorii pentru instalatii rezidentiale si tertiare si permite pozitionarea organizata a mecanismelor modulare intr-o doza compatibila. Structura din tehnopolimer cu nervuri de rigidizare este conceputa pentru sustinerea mecanismelor si a ramei decorative compatibile.

Suportul are capacitate pentru 6 module si se utilizeaza pentru doze de 6 module. Este realizat din material termoplastic fara halogen, iar fixarea se realizeaza cu 4 suruburi, livrate impreuna cu produsul. Fisa tehnica indica dimensiunile de 184,6 mm, 162,6 mm, 72 mm si 12,6 mm. Produsul este conform cu standardul EN 60669-1, are rezistenta la incercarea cu fir incandescent de 650 grade C si rezistenta la termo-presiune cu bila de 70 grade C.

Montajul se efectueaza prin fixare cu suruburi in doza incastrata compatibila pentru 6 module. Mecanismele modulare se cupleaza din partea frontala, iar dupa echiparea suportului se monteaza rama ornamentala compatibila cu formatul standard italian. Pentru o configuratie corecta, se recomanda verificarea compatibilitatii dintre doza, mecanisme, suport si rama inainte de instalare.

Produsul nu este destinat montajului pe sina DIN de 35 mm si nu include doza de instalare. Instalarea aparatajului electric trebuie efectuata numai cu alimentarea intrerupta si de personal calificat, cu respectarea normelor aplicabile instalatiei. Suportul este un accesoriu mecanic de montaj; alegerea mecanismelor, protectiilor si conductoarelor trebuie realizata separat, in functie de cerintele circuitului electric.

Intrebari frecvente

Pentru cate module este destinat suportul?

Suportul este destinat configuratiilor de aparataj modular cu 6 module.

Cum se fixeaza suportul in doza?

Fixarea se realizeaza cu 4 suruburi incluse, in doza compatibila pentru 6 module.

Este potrivit pentru montaj pe sina DIN?

Nu. Acest suport este destinat montajului in doza si nu este prevazut pentru sina DIN de 35 mm.

Ce mecanisme se pot monta pe suport?

Se foloseste cu mecanisme modulare si rame ornamentale compatibile cu sistemul standard italian din aceeasi gama.

Ce caracteristici de siguranta are materialul?

Materialul este fara halogen, iar produsul este testat la fir incandescent la 650 grade C si la termo-presiune cu bila la 70 grade C.
