AC2XABY-F 3×150+70 mm² este un cablu de energie de joasă tensiune, construit pentru aplicații de mare putere în industrie, stații tehnice, puncte de conexiune și rețele de distribuție JT.

Secțiunea mare a conductorului, împreună cu izolația XLPE și manta PE, îl fac ideal pentru trasee subterane lungi, trasee exterioare solicitante și alimentări trifazate de capacitate ridicată.

Conductorul este rigid (unifilar), în execuție RU/RE/SE, forma sectorizată fiind des utilizată la secțiunile mari pentru a reduce diametrul total și pentru a îmbunătăți flexibilitatea relativă la instalare.

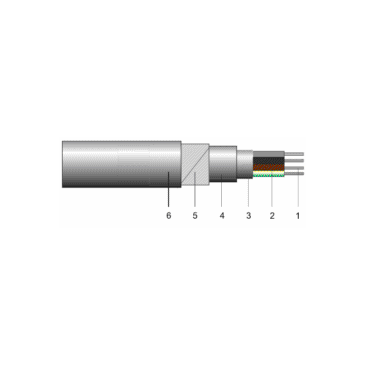

Structură cablu

Conductor

• Material: Aluminiu

• Tip conductor: Unifilar rigid

  • RU – rotund unifilar

  • RE – rotund compact

  • SE – sectorizat compact (cel mai comun la 150 mm²)

• Secțiuni:

  • 3 × 150 mm² (faze)

  • 1 × 70 mm² (PE/PEN)

Izolație

• Material: XLPE (polietilenă reticulată)

• Temperatură maximă conductor: 90°C

• Temperatură scurtcircuit: 250°C (max. 5 sec)

Manta exterioară

• Material: Polietilenă (PE)

• Culoare: negru

• Rezistență UV: excelentă

• Rezistență chimică & mecanică: foarte ridicată

Caracteristici electrice

Tensiuni

• Tensiune nominală: 0,6/1 kV

• Tensiune test: 4 kV / 5 min

Rezistența conductorului la 20°C (aprox.)

• 150 mm² Al: 0,206 Ω/km

• 70 mm² Al: 0,443 Ω/km

Curent admisibil (în funcție de montaj)

• Montaj subteran: 280–330 A

• Montaj aerian: 320–360 A

(Valorile reale depind de temperatura mediului, gruparea cablurilor și modul de instalare.)

Caracteristici mecanice & instalare

• Temperatură instalare: minim –10°C

• Temperatură funcționare: –25°C … +90°C

• Rază minimă de curbură: 12 × diametru exterior

• Montaj recomandat:

  • direct în sol

  • în tubulaturi

  • pe tăvi metalice / console

  • pe stâlpi sau pereți exteriori

• Avantaje:

  • pertuzie redusă

  • pierderi mici la distanțe mari

  • ridicat raport cost/performanță

Aplicații recomandate

• Rețele electrice de distribuție JT

• Stații industriale, puncte de conexiune

• Alimentări hale și fabrici

• Pompare industrială, echipamente mari

• Sisteme fotovoltaice AC > 50 kW

• Trasee subterane lungi cu sarcină ridicată
