AC2XABY-F 3×70+35 mm² este un cablu de energie de joasă tensiune, cu conductor de aluminiu, conceput pentru alimentări industriale, branșamente, rețele exterioare și sisteme mari de distribuție.
Structura unifilară RU/RE/SE asigură un conductor rigid, compact, potrivit pentru montaj fix, subteran sau exterior pe trasee mecanice dedicate.

Izolația de tip XLPE și manta de polietilenă PE îi oferă rezistență superioară la temperatură, umezeală, agenți chimici și solicitări mecanice.

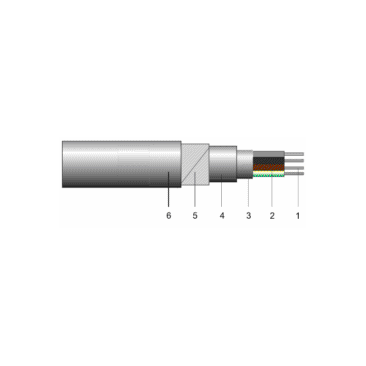

Structură cablu

Conductor

• Material: Aluminiu

• Tip: Unifilar

  • RU – conductor rotund unifilar

  • RE – conductor rotund compact

  • SE – conductor sectorizat compact (uzual pentru secțiuni mari)

• Secțiuni:

  • 3 × 70 mm² (faze)

  • 1 × 35 mm² (PE/PEN)

Izolație

• Material: XLPE

• Temperatură maximă conductor: 90°C în regim permanent

• Temperatură scurtcircuit: 250°C / 5 sec

Manta exterioară

• Material: Polietilenă (PE)

• Culoare: Negru

• Rezistență UV: foarte bună

• Rezistență la umiditate și coroziune: excelentă

Caracteristici electrice

• Tensiune nominală: 0,6/1 kV

• Tensiune test: 4 kV / 5 min

• Rezistență conductor (aprox. la 20°C):

  • 70 mm² Al: ~0,443 Ω/km

  • 35 mm² Al: ~0,868 Ω/km

Capacitate curent admis (valorile variază după montaj)

• Montaj subteran: 200–240 A

• Montaj aerian: 220–260 A

Caracteristici mecanice & instalare

• Temperatură instalare: min. –10°C

• Temperatură funcționare: –25°C … +90°C

• Rază minimă de curbură: 12 × diametru

• Aplicabilitate:

  • rețele subterane direct îngropate

  • tubulaturi

  • montaj exterior pe console

  • alimentări industriale mari

  • tablouri generale și puncte de conexiune

Aplicații tipice

• Branșamente industriale

• Rețele JT de distribuție

• Alimentări hale, pompe mari, stații tehnice

• Sisteme fotovoltaice AC de mare putere

• Trasee subterane lungi
