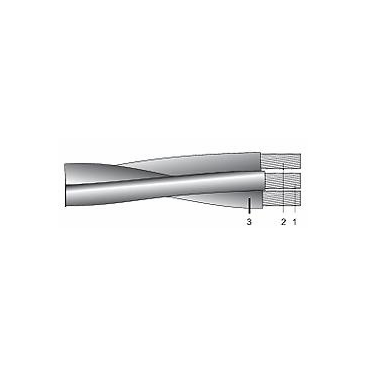

T2XIR 10+16 este un cablu de energie monofazat destinat distribuției la 0.6/1 kV, construit cu:

• 1 conductor fază de 10 mm²

• 1 conductor N/PEN de 16 mm²

• conductoare unifilare (clasa 1)

• izolație individuală XLPE (XIR)

• manta exterioară PVC

Este utilizat în:

• branșamente monofazate rezidențiale

• alimentări subterane pentru case, anexe, birouri

• alimentări pompe, garaje, iluminat exterior

• rețele RU/RE/SE – urban, exterior, subteran

Conductor

• Material: Aluminiu

• Tip: Unifilar (clasa 1)

• Secțiuni:

  • Fază 10 mm² → rezistență ~3.08 Ω/km

  • N/PEN 16 mm² → rezistență ~1.91 Ω/km

Izolație – XLPE (XIR)

• Polietilenă reticulată

• Temperatură maximă: 90°C

• Temperatură scurtcircuit (1 s): 250°C

Manta Exterioară – PVC

• PVC industrial negru

• Rezistent la sol, umezeală, abraziune și agenți chimici

Parametri Electrici

• Tensiune nominală: 0.6/1 kV

• Tensiune de încercare: 4 kV

• Curent admisibil aproximativ:

  • Fază 10 mm²: 45–60 A în sol / 55–70 A în aer

  • N/PEN 16 mm²: dimensionat suplimentar pentru pierderi reduse

Caracteristici Instalare

• Poate fi instalat:

  • direct în sol

  • în tuburi subterane

  • pe pereți exteriori

• Temperatură minimă montaj: –5°C

• Rază minimă curbură: 10–12 × diametrul cablului

• Cablul este rigid, fiind unifilar
