Descriere

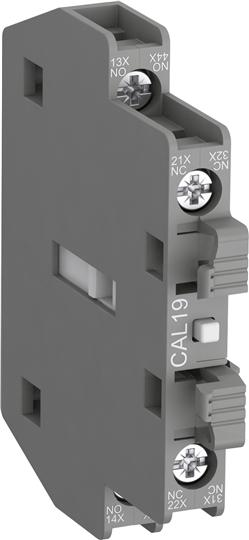

Acest bloc de contact auxiliar lateral este un accesoriu pentru extinderea functiilor de comanda, semnalizare si interblocare in instalatii electrice industriale. Adauga contacte auxiliare actionate mecanic odata cu contactorul, fiind potrivit pentru realizarea comenzilor de mentinere, transmiterea starii de functionare, interconditionari si semnale catre automatizari sau echipamente de monitorizare.

Constructia este cu 2 poli si configuratie de contacte 1NO + 1NC, respectiv un contact normal deschis si un contact normal inchis. Contactele sunt de tip instantaneu, iar conectarea electrica se realizeaza prin borne cu surub. Produsul este compatibil cu contactoarele din gama AF116 pana la AF370 si are o masa aproximativa de 0,04 kg.

Montajul se realizeaza lateral pe contactorul compatibil, prin fixare mecanica dedicata accesoriului. Blocul poate fi utilizat pentru completarea numarului de contacte disponibile in circuitul de comanda, fara modificarea circuitelor principale de putere. Conductorii se conecteaza in bornele cu surub, respectand schema electrica a tabloului si rolul dorit pentru contactul NO sau NC.

Instalarea trebuie efectuata numai cu echipamentul scos de sub tensiune, de catre personal calificat. Inainte de punerea in functiune se recomanda verificarea compatibilitatii cu modelul de contactor, a fixarii corecte pe lateral, a strangerii bornelor si a functionarii contactelor in schema de comanda. Blocul auxiliar este destinat circuitelor de comanda si semnalizare, nu utilizarii ca element de comutare pentru sarcini de putere.

Intrebari frecvente

Ce configuratie de contacte are acest bloc auxiliar?

Blocul are doua contacte auxiliare: un contact normal deschis 1NO si un contact normal inchis 1NC.

Cu ce contactoare este compatibil?

Este destinat utilizarii cu contactoare din gama AF116 pana la AF370.

Cum se conecteaza blocul auxiliar?

Conectarea se face prin borne cu surub, dupa fixarea laterala a accesoriului pe contactorul compatibil.

Poate fi folosit pentru alimentarea directa a unui motor?

Nu. Acest accesoriu este destinat circuitelor auxiliare de comanda, semnalizare si interblocare, nu comutarii sarcinilor de putere.

Este necesara oprirea tensiunii la montaj?

Da. Montajul si cablarea se realizeaza numai cu instalatia scoasa de sub tensiune si de personal calificat.
