Descriere

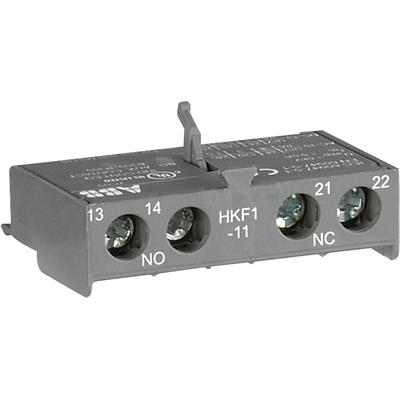

Contactul auxiliar frontal este un accesoriu pentru protectoare manuale de motor, utilizat pentru transmiterea starii de functionare catre circuite de comanda, automatizare, semnalizare sau monitorizare. Echiparea cu un contact normal deschis si un contact normal inchis permite realizarea unor semnale distincte pentru pornire, oprire, interblocare sau indicarea starii echipamentului in tablouri electrice rezidentiale, comerciale si industriale.

Produsul are 1 contact NO si 1 contact NC, tensiune operationala nominala de 250 V si tensiune nominala de izolatie de 250 V. Tensiunea nominala de tinere la impuls a circuitului auxiliar este de 6 kV. Dimensiunile nete sunt de aproximativ 45 x 12,5 x 26,5 mm, iar greutatea neta este de circa 0,015 kg. Contactul respecta standardele IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1 si UL 60947-4-1.

Montajul se realizeaza frontal, prin clipsare pe aparatul principal compatibil. Este destinat utilizarii cu protectoare manuale de motor din seriile MS116, MS132 si MO132. Conectarea se face prin borne cu surub; conductoarele rigide pot avea sectiuni de 1 pana la 1,5 mm2, iar conductoarele flexibile pot avea sectiuni de 0,75 pana la 1,5 mm2. Lungimea recomandata de dezizolare este de 8 mm, iar cuplul de strangere pentru conexiunile auxiliare este de 0,8 pana la 1,2 Nm.

Pentru exploatare corecta, contactul auxiliar se monteaza numai cu alimentarea intrerupta si de catre personal calificat. Se recomanda verificarea compatibilitatii cu aparatul principal, respectarea schemei de comanda si utilizarea conductorilor dimensionati corespunzator. Temperatura ambianta admisa in functionare este intre -20 si +55 grade C.

Intrebari frecvente

Pentru ce se utilizeaza un contact auxiliar frontal?

Este utilizat pentru transmiterea starii aparatului principal catre circuite de comanda, lampi de semnalizare, relee, automatizari sau sisteme de monitorizare.

Ce configuratie de contacte are acest accesoriu?

Produsul este prevazut cu un contact normal deschis 1NO si un contact normal inchis 1NC.

Cum se monteaza contactul auxiliar?

Se fixeaza frontal, prin clipsare pe un protector manual de motor compatibil, iar conexiunile se realizeaza prin borne cu surub. Montajul trebuie efectuat numai dupa intreruperea alimentarii.

Cu ce sectiuni de conductor se poate conecta?

Pentru circuitul auxiliar sunt admise conductoare rigide de 1 pana la 1,5 mm2 si conductoare flexibile de 0,75 pana la 1,5 mm2, conform datelor tehnice confirmate.

Care este tensiunea operationala nominala?

Tensiunea operationala nominala este de 250 V.
