Descriere

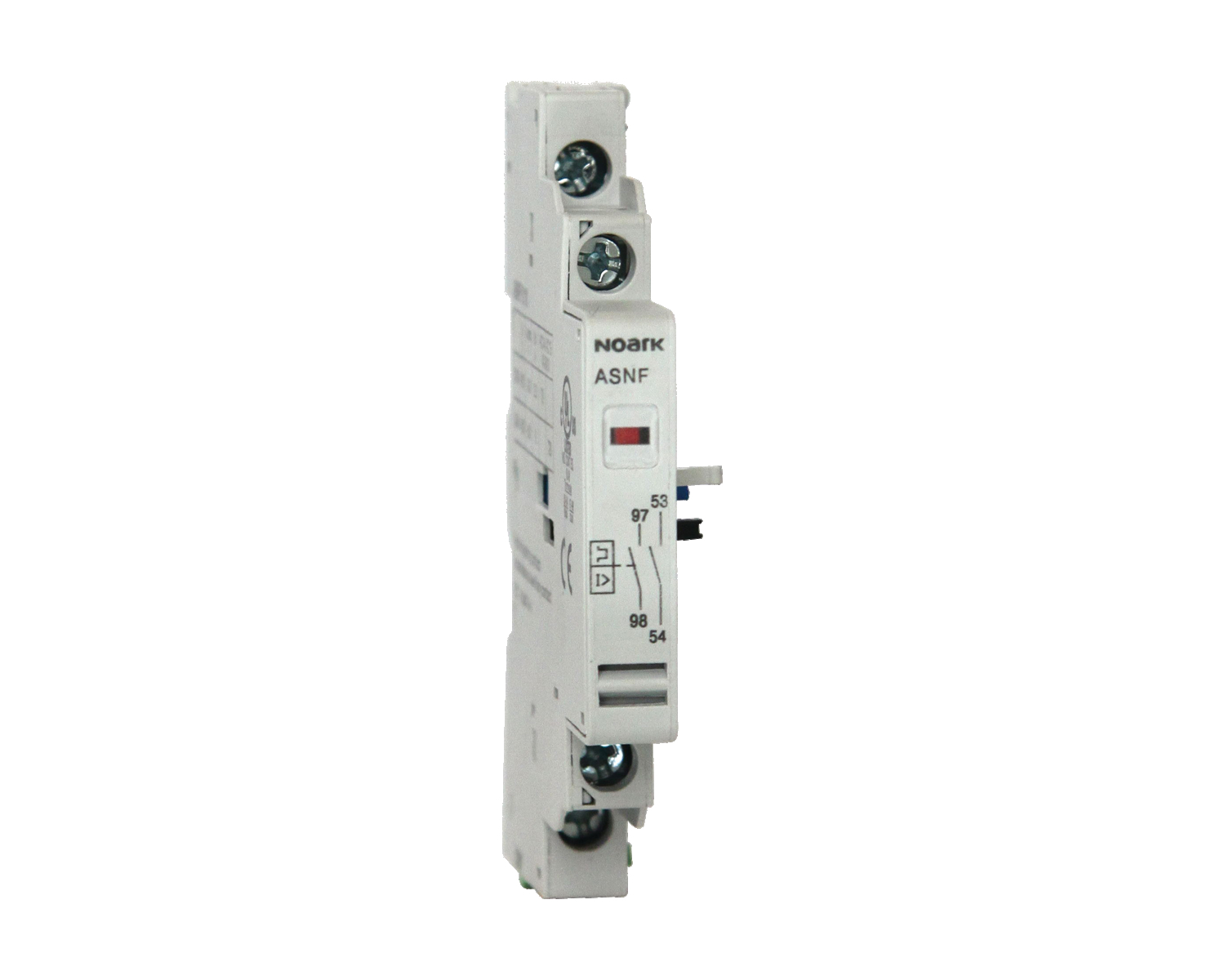

Acest contact auxiliar de pozitie este destinat extinderii functiei de semnalizare si comanda pentru aparatele din gama Ex9SN. Configuratia sa 1NO+1NC pune la dispozitie un contact normal deschis si un contact normal inchis, pentru transmiterea starii aparatului catre circuite auxiliare, automatizari, semnalizari sau sisteme de monitorizare.

Accesoriul este prevazut pentru montaj lateral si are o latime a ansamblului de 0,5 module. Dispune de 1 contact normal deschis, 1 contact normal inchis, fara contacte comutatoare si fara contacte de semnalizare defect. Curentul nominal de comutare este de 6 A, iar tensiunea nominala este de 240 V. Poate fi utilizat in circuite de comanda cu tensiune AC sau DC.

Montajul se realizeaza lateral pe un aparat compatibil Ex9SN, conform instructiunilor de instalare ale ansamblului. Contactul auxiliar este conceput pentru utilizare impreuna cu o unitate principala cu maximum 1 pol si cu un curent maxim al contactului principal de 25 A. Dupa fixare, contactele auxiliare se conecteaza in circuitul de semnalizare sau comanda in functie de schema electrica a aplicatiei.

Instalarea, cablarea si verificarea functionarii trebuie efectuate numai cu alimentarea oprita, de personal calificat. Respectati tensiunea nominala, curentul admisibil si compatibilitatea cu aparatul principal Ex9SN. Inainte de punerea sub tensiune, verificati fixarea accesoriului, conexiunile conductoarelor si functionarea corecta a contactelor NO si NC.

Intrebari frecvente

Pentru ce aparate este compatibil contactul auxiliar?

Este destinat utilizarii cu aparate din gama Ex9SN, cu montaj lateral.

Ce configuratie de contacte are?

Are un contact normal deschis si un contact normal inchis, in configuratie 1NO+1NC.

Care este curentul nominal de comutare?

Curentul nominal de comutare este de 6 A.

Poate fi utilizat in circuite AC si DC?

Da, tipul tensiunii de comanda este AC/DC, iar tensiunea nominala este de 240 V.

Ce latime ocupa accesoriul?

Latimea ansamblului este de 0,5 module.
