Descriere

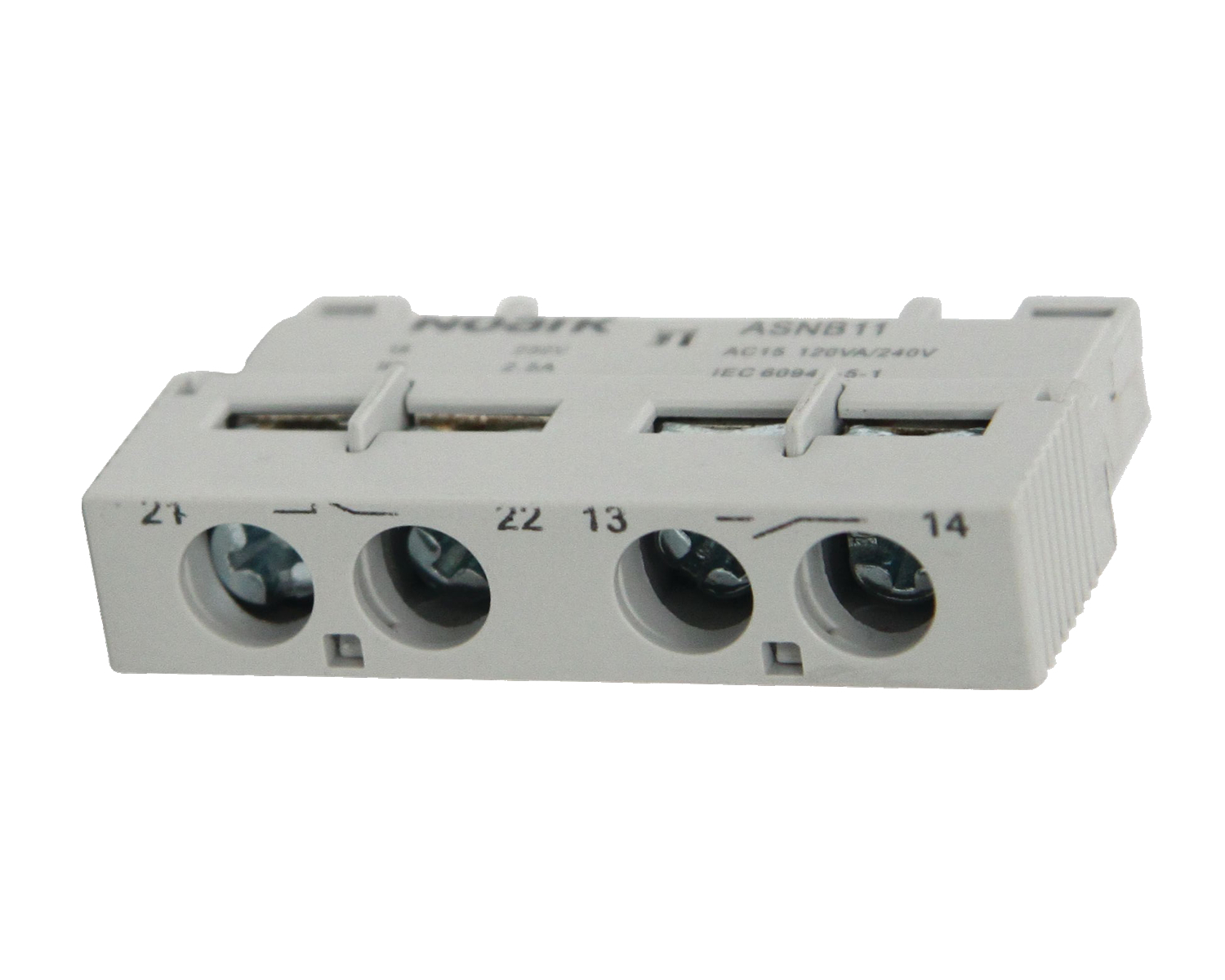

Contactul auxiliar de pozitie este un accesoriu destinat completarii aparatelor compatibile din gama Ex9SN cu functii de semnalizare a starii. Configuratia 1NO+1NC permite transmiterea simultana a unui semnal normal deschis si a unui semnal normal inchis catre circuite de automatizare, lampi de semnalizare, relee sau intrari de monitorizare. Se monteaza frontal, fiind potrivit pentru tablouri electrice si aplicatii de comanda a echipamentelor.

Echipamentul are 1 contact normal deschis, 1 contact normal inchis, fara contacte comutatoare si fara contacte de semnalizare defect. Curentul nominal de comutatie este de 2.5 A, iar tensiunea nominala este de 240 V. Poate fi utilizat in circuite de comanda atat in curent alternativ, cat si in curent continuu. Latimea ansamblului este de 2.5 TE.

Montajul se realizeaza frontal pe aparatul principal compatibil din gama Ex9SN, accesoriul nefiind preasamblat. Este prevazut pentru utilizare cu o unitate principala cu maximum 1 pol si curent maxim de 25 A, conform caracteristicilor declarate. Conectarea circuitelor auxiliare se face conform schemei electrice a instalatiei si marcajelor bornelor disponibile pe produs.

Pentru o functionare corecta, instalarea trebuie efectuata cu alimentarea oprita si de personal calificat. Se recomanda verificarea compatibilitatii cu aparatul principal, a tensiunii si curentului din circuitul auxiliar, precum si realizarea conexiunilor conform documentatiei tehnice. Contactul auxiliar este destinat semnalizarii si comenzii, nu protectiei directe a circuitului de putere.

Intrebari frecvente

Pentru ce este utilizat acest contact auxiliar de pozitie?

Este utilizat pentru semnalizarea starii aparatului principal compatibil, prin transmiterea de semnale catre lampi, relee, PLC-uri sau alte circuite de comanda si automatizare.

Ce configuratie de contacte are?

Are 1 contact normal deschis si 1 contact normal inchis, fara contacte comutatoare si fara contacte de semnalizare defect.

Unde se monteaza contactul auxiliar?

Se monteaza frontal pe aparatul principal compatibil din gama Ex9SN.

Care sunt valorile electrice nominale?

Curentul nominal de comutatie este de 2.5 A, iar tensiunea nominala este de 240 V. Poate fi utilizat in circuite de comanda AC sau DC.

Este un dispozitiv de protectie pentru circuitul de putere?

Nu. Acesta este un accesoriu auxiliar pentru semnalizare si comanda. Protectia circuitului trebuie asigurata de aparatele de protectie dimensionate corespunzator instalatiei.
