Descriere

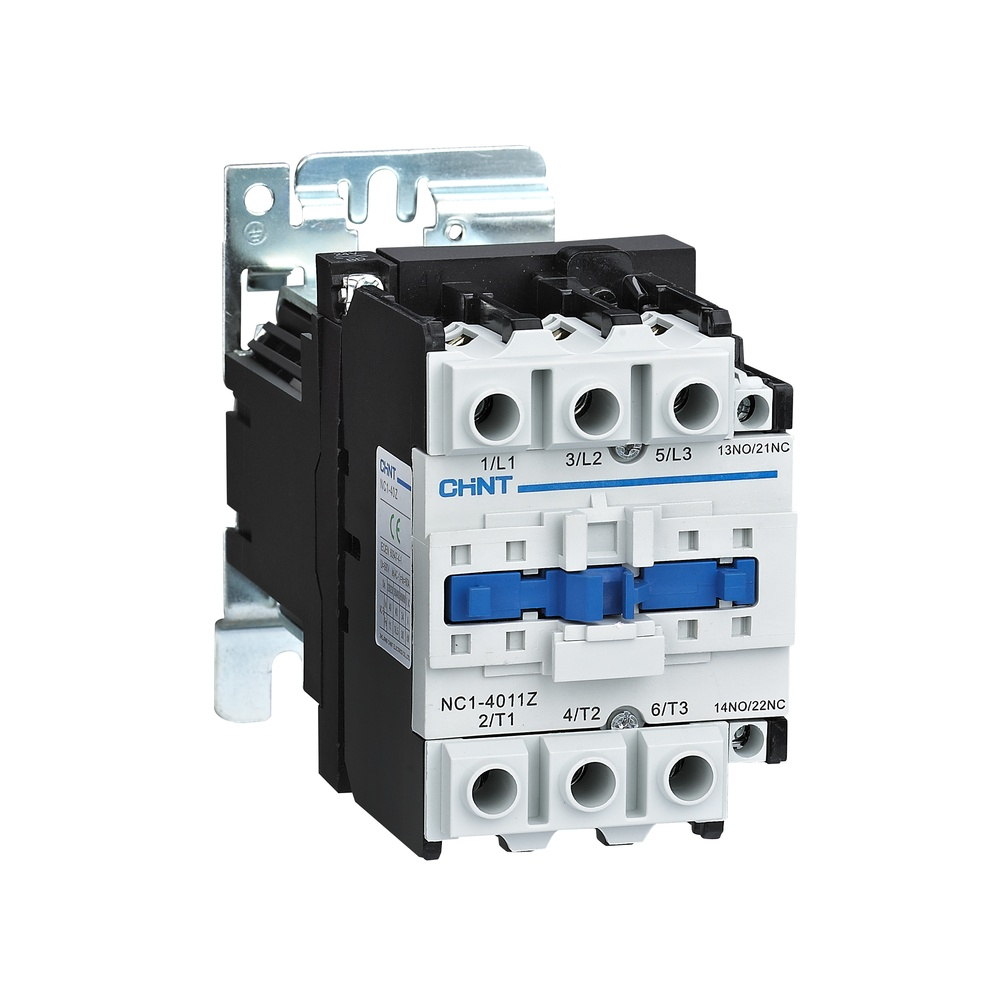

Acest contactor industrial tripolar este destinat conectarii si deconectarii frecvente, de la distanta, a circuitelor de curent alternativ. Este o solutie potrivita pentru automatizari de tablouri electrice, comanda motoarelor trifazate, instalatii de ventilatie, pompe, utilaje si circuite de distributie, unde este necesara actionarea printr-un semnal de comanda la 230 V AC.

Contactorul are 3 poli de putere cu contacte principale normal deschise, curent nominal de utilizare 40 A in categoria AC-3 la 400 V si curent conventional termic de 60 A in AC-1. Bobina de comanda functioneaza la 230 V AC, 50/60 Hz, iar contactele auxiliare integrate sunt configurate 1NO + 1NC. Tensiunea nominala de utilizare este 230/400/690 V AC, tensiunea de izolatie Ui este 690 V AC, iar tensiunea nominala de soc Uimp este 6 kV. Puterea maxima indicata pentru motoare in AC-3 este de 11 kW la 230 V, 18,5 kW la 400 V si 30 kW la 690 V.

Dimensiunile de gabarit sunt 129 x 77 x 116 mm, iar latimea echivalenta este de 4,3 module DIN. Conectarea se realizeaza in tablou, conform schemei de borne si instructiunilor de montaj ale producatorului: circuitul de putere se trece prin cei trei poli principali, iar bobina se alimenteaza cu tensiunea de comanda de 230 V AC. Contactele auxiliare permit transmiterea starilor, realizarea automenajului sau integrarea in circuite de interblocare si automatizare. Poate fi utilizat impreuna cu blocuri auxiliare si relee termice de suprasarcina compatibile.

Produsul este realizat conform standardului IEC/EN 60947-4-1 si are grad de protectie IP10, motiv pentru care trebuie instalat intr-o incinta sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active. Consumul bobinei este de 300 VA la excitare si 57 VA la mentinere. Contactorul nu inlocuieste protectia la scurtcircuit sau suprasarcina; proiectarea instalatiei trebuie sa includa protectii dimensionate corect, iar montajul, verificarea si punerea in functiune trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este potrivit pentru comanda la distanta a circuitelor de curent alternativ, inclusiv pentru motoare trifazate, pompe, ventilatoare, echipamente HVAC, utilaje si circuite de distributie din tablouri electrice.

Ce tensiune are bobina de comanda?

Bobina de comanda functioneaza la 230 V AC, cu frecventa de 50/60 Hz.

Ce inseamna configuratia 1NO plus 1NC?

Aceasta configuratie indica un contact auxiliar normal deschis si un contact auxiliar normal inchis. Acestea pot fi utilizate pentru semnalizare, automenaj, interblocare sau integrare in scheme de automatizare.

Poate comanda un motor trifazat de 18,5 kW?

Da, puterea nominala indicata in categoria AC-3 este de pana la 18,5 kW la 400 V. Selectia finala trebuie facuta in functie de tensiunea motorului, curentul nominal, regimul de pornire si protectiile instalatiei.

Ofera contactorul protectie la suprasarcina si scurtcircuit?

Nu. Contactorul este un aparat de comanda si nu inlocuieste protectiile electrice. Pentru protectia motorului se utilizeaza un releu termic compatibil, iar pentru scurtcircuit se prevad sigurante sau intreruptoare automate dimensionate corespunzator.
