Descriere

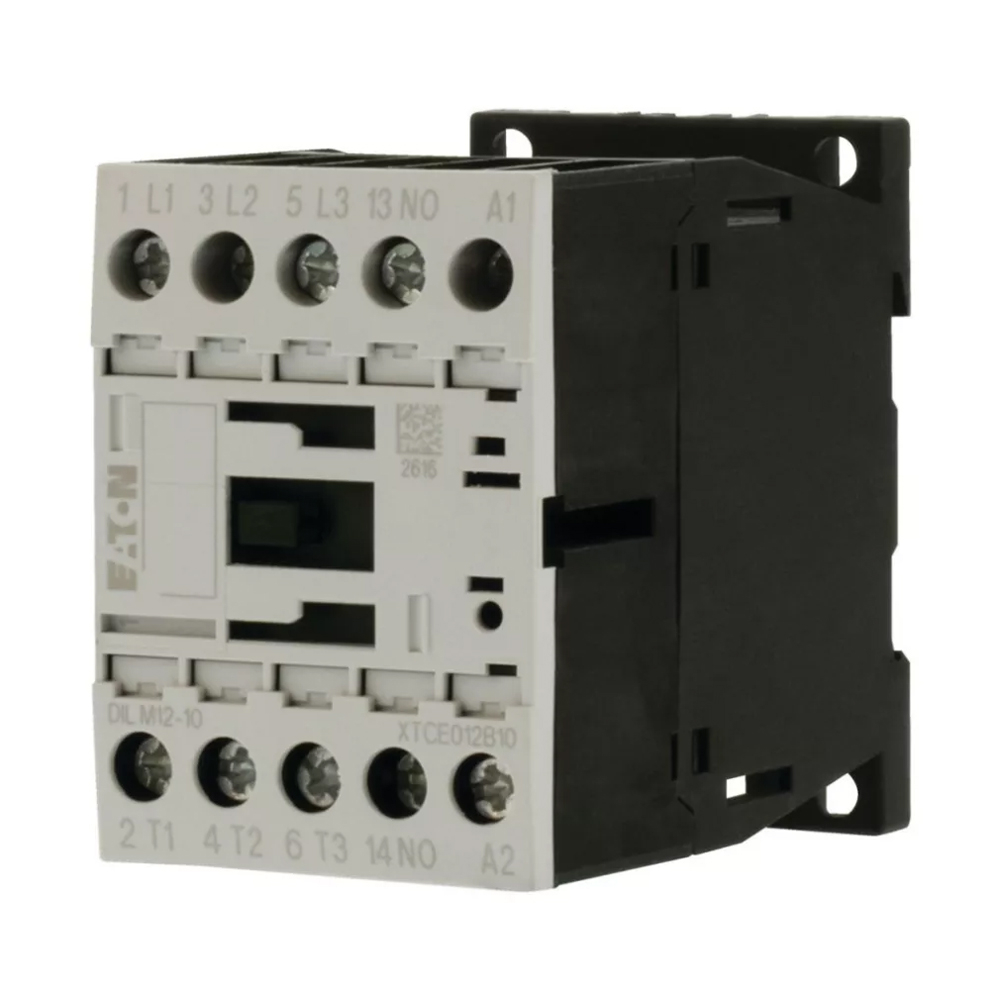

Acest contactor industrial este destinat comenzii sarcinilor trifazate, in special motoarelor asincrone. Este prevazut cu trei contacte principale normal deschise si un contact auxiliar normal deschis, fiind adecvat pentru realizarea circuitelor de pornire, semnalizare si autoretinere din tablouri electrice de automatizare. Poate fi utilizat si cu motoare din clasa de eficienta IE3.

Bobina de comanda functioneaza la 380 V AC, 50 Hz sau 440 V AC, 60 Hz. Curentul operational nominal este de 12 A in categoria AC-3 la 380 V, 400 V, 415 V si 440 V, iar puterea nominala pentru motoare este de 5,5 kW la 380/400 V in AC-3. Pentru sarcini neinductive sau slab inductive, categoria AC-1 la 400 V este de 22 A. Contactorul are tensiunea operationala si tensiunea de izolatie de pana la 690 V AC, tensiune nominala de impuls Uimp de 8 kV, grad de protectie IP20 si dimensiuni de 75 x 45 x 68 mm.

Conectarea circuitelor principale si a circuitului de comanda se realizeaza prin borne cu surub. Bornele accepta conductori rigizi intre 0,75 si 4 mm2 sau cate doi conductori intre 0,75 si 2,5 mm2; pentru conductori flexibili cu ferula se accepta 0,75 pana la 2,5 mm2. Lungimea recomandata de dezizolare este de 10 mm, iar cuplul de strangere al bornelor este de 1,2 Nm. Pentru integrarea corecta in instalatie, circuitul de forta trebuie dimensionat impreuna cu protectia la scurtcircuit si cu releul de suprasarcina corespunzator motorului.

Produsul este proiectat pentru utilizare la temperaturi ambientale intre -25 grade C si +60 grade C in montaj deschis, respectiv intre -25 grade C si +40 grade C in incinta. Este admis la altitudini de pana la 2000 m, are categoria de supratensiune III si gradul de poluare 3. Protectia impotriva atingerii directe este asigurata la actionarea din fata, conform EN 50274. Instalarea, cablarea si verificarea functionarii trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si respectand schemele electrice ale aplicatiei.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda motoarelor trifazate, inclusiv pompe, ventilatoare, compresoare, benzi transportoare si echipamente HVAC. La 400 V, poate comanda motoare de pana la 5,5 kW in categoria de utilizare AC-3.

Ce tensiune necesita bobina de comanda?

Bobina este destinata alimentarii la 380 V AC, 50 Hz, respectiv la 440 V AC, 60 Hz. Tensiunea circuitului de comanda trebuie verificata inainte de instalare.

Cati poli si cate contacte auxiliare are?

Are trei contacte principale normal deschise pentru circuitul de forta si un contact auxiliar normal deschis pentru semnalizare sau autoretinere.

Ce sectiuni de conductor pot fi conectate la borne?

Bornele cu surub accepta conductori rigizi de 0,75 pana la 4 mm2 sau doi conductori de 0,75 pana la 2,5 mm2. Pentru conductori flexibili cu ferula, domeniul este de 0,75 pana la 2,5 mm2.

Este necesar un releu termic pentru protectia motorului?

Da. Contactorul realizeaza conectarea si deconectarea circuitului de forta, dar protectia motorului la suprasarcina necesita un releu termic sau o protectie electronica dimensionata pentru curentul motorului.
