Descriere

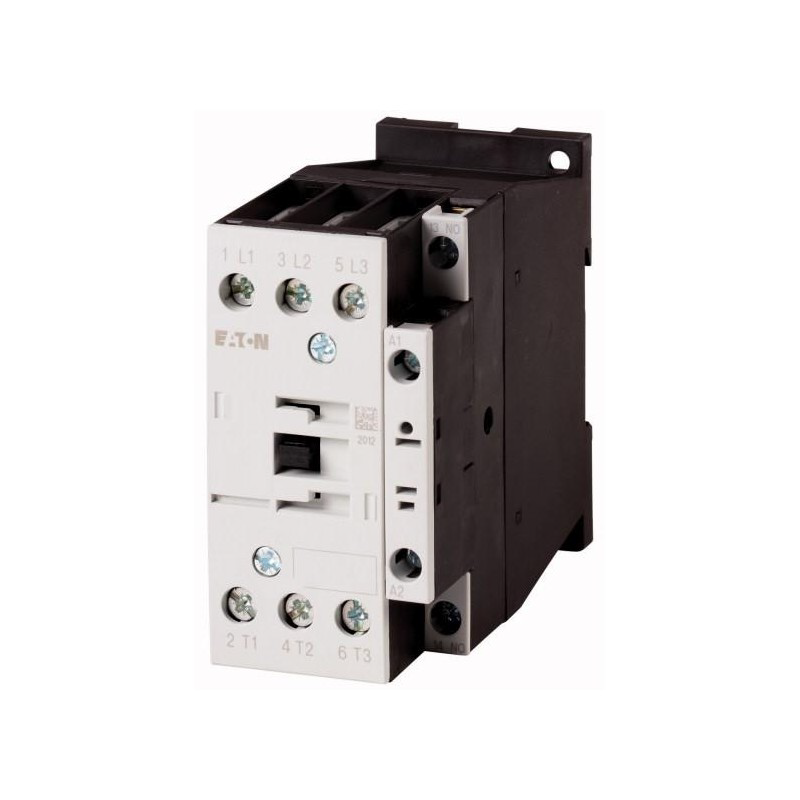

Acest contactor industrial este destinat comenzii la distanta a motoarelor electrice si a sarcinilor trifazate din tablouri de automatizare, instalatii industriale, panouri de pompare, ventilatie sau actionari electrice. Constructia cu 3 poli principali normal deschisi permite conectarea circuitului de forta, iar contactul auxiliar normal deschis integrat poate fi utilizat pentru autoretinere, semnalizare sau interblocare in circuitul de comanda.

Bobina de actionare functioneaza la 24V AC, 50Hz. Contactorul are curent operational nominal de 25A in categoria de utilizare AC-3 la 220-500V AC si 15A la 660-690V AC. Pentru sarcini AC-1, curentul operational este de 45A la 380-415V AC. Puterea operationala pentru motoare in AC-3 este de 11 kW la 380/400V si 50Hz, 8,5 kW la 240V si 50Hz, respectiv pana la 17,5 kW la 500V si 50Hz. Tensiunea nominala de izolare este 690V, iar tensiunea de impuls suportata este de 8 kV.

Montajul se realizeaza in tablouri electrice, cu respectarea schemei de conectare si a dimensionarii corecte a protectiilor. Conexiunile sunt realizate prin borne cu surub. Pentru circuitul principal se pot utiliza conductoare rigide sau flexibile intre 0,75 si 16 mm2, iar pentru circuitul de comanda intre 0,75 si 4 mm2 pentru conductoare rigide sau intre 0,75 si 2,5 mm2 pentru conductoare flexibile cu ferula. Lungimea recomandata de dezizolare este de 10 mm; cuplul de strangere este de 3,2 Nm pentru bornele de forta si 1,2 Nm pentru bornele de comanda. Dimensiunile produsului sunt 97 x 45 x 85 mm.

Produsul are grad de protectie IP00 si trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active. Este proiectat pentru utilizare la temperaturi ambientale intre -25 grade C si 60 grade C, pana la altitudinea de 2000 m. Respecta cerintele IEC/EN 60947-4-1, EN 60947-1 si este marcat CE; sunt indicate si certificari precum UL, CSA si VDE. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea decuplata.

Intrebari frecvente

Pentru ce aplicatii se utilizeaza acest contactor industrial?

Este destinat in principal comenzii motoarelor trifazate si a altor sarcini de forta din tablouri electrice, automatizari, sisteme de ventilatie, pompe, compresoare si utilaje.

Ce tensiune necesita bobina de comanda?

Bobina de actionare este proiectata pentru alimentare la 24V AC, 50Hz. Tensiunea circuitului de comanda trebuie verificata inainte de conectare.

Care este puterea maxima a motorului la 400V?

In categoria de utilizare AC-3, puterea operationala nominala este de 11 kW la 380/400V si 50Hz.

Este necesara montarea intr-un tablou electric?

Da. Gradul de protectie este IP00, astfel ca produsul trebuie montat intr-un tablou sau intr-o carcasa care previne atingerea partilor active si asigura protectia corespunzatoare instalatiei.

Ce tip de conexiuni are?

Circuitul de forta si circuitul de comanda folosesc borne cu surub. Conductoarele trebuie alese si stranse conform sectiunilor si cuplurilor de strangere indicate pentru produs.
