Descriere

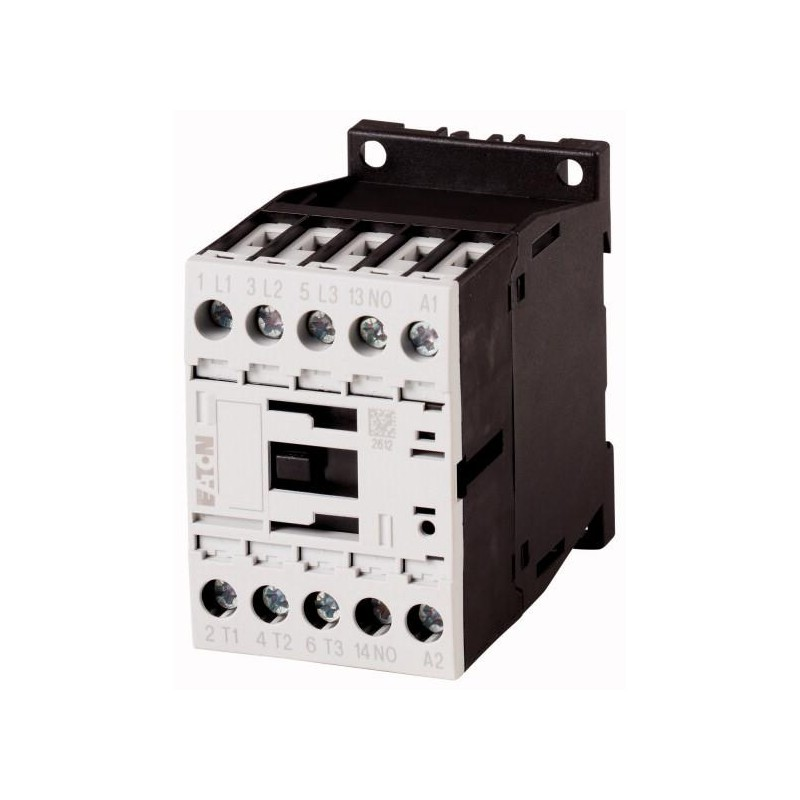

Acest contactor industrial tripolar este destinat comenzii la distanta a circuitelor de forta in tablouri electrice, automatizari si aplicatii de actionare a motoarelor. Cele 3 contacte principale normal deschise permit comutarea circuitelor trifazate, iar contactul auxiliar normal deschis integrat poate fi utilizat pentru autoretinere, semnalizare de stare sau interblocari in schema de comanda.

Pentru utilizare in categoria AC-3 la 380 - 415 V, curentul operational nominal este de 15,5 A, iar puterea operationala nominala la 380/400 V, 50 Hz este de 7,5 kW. In categoria AC-1, la 380 - 415 V, curentul operational nominal este de 22 A. Tensiunea nominala de izolatie este de 690 V. Bobina de comanda este pentru curent alternativ, cu tensiune de 230 V la 50 Hz sau 240 V la 60 Hz, iar factorul de utilizare este de 100%.

Conectarea conductoarelor se realizeaza prin borne cu surub, atat pentru circuitul principal, cat si pentru circuitul de comanda. Aparatul are 3 poli de forta, 3 contacte principale NO si un contact auxiliar NO integrat. Dimensiunile compacte, de 45 mm latime, 68 mm inaltime si 75 mm adancime, faciliteaza integrarea in tablouri si dulapuri de automatizare, cu respectarea configuratiei si a distantelor prevazute de proiect.

Produsul este conform CE si RoHS, are categoria de supratensiune III si gradul de poluare 3. Temperatura ambianta de functionare este intre -25 grade C si +60 grade C, iar in incinte inchise intre -25 grade C si +40 grade C. Protectia la scurtcircuit, alegerea sigurantelor sau a intreruptoarelor, verificarea incalzirii in tablou si dimensionarea conductoarelor trebuie realizate de personal calificat, in conformitate cu instructiunile de instalare si cerintele aplicatiei.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit acest contactor?

Este potrivit pentru comanda circuitelor de forta si a motoarelor trifazate in tablouri electrice, automatizari, instalatii HVAC, pompe, ventilatoare, compresoare si utilaje.

Ce configuratie de contacte are?

Are 3 contacte principale normal deschise pentru circuitul de forta si un contact auxiliar normal deschis integrat pentru comanda, semnalizare sau autoretinere.

Ce tensiune necesita bobina de comanda?

Bobina este destinata alimentarii la 230 V AC, 50 Hz. Poate functiona si la 240 V AC, 60 Hz.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3, poate comanda motoare cu puterea operationala nominala de pana la 7,5 kW la 380/400 V si 50 Hz.

Cum se realizeaza conectarea?

Conectarea se face prin borne cu surub. Instalarea, protectia la scurtcircuit si dimensionarea conductoarelor trebuie realizate de personal calificat, conform schemei de comanda si cerintelor tabloului electric.
