Descriere

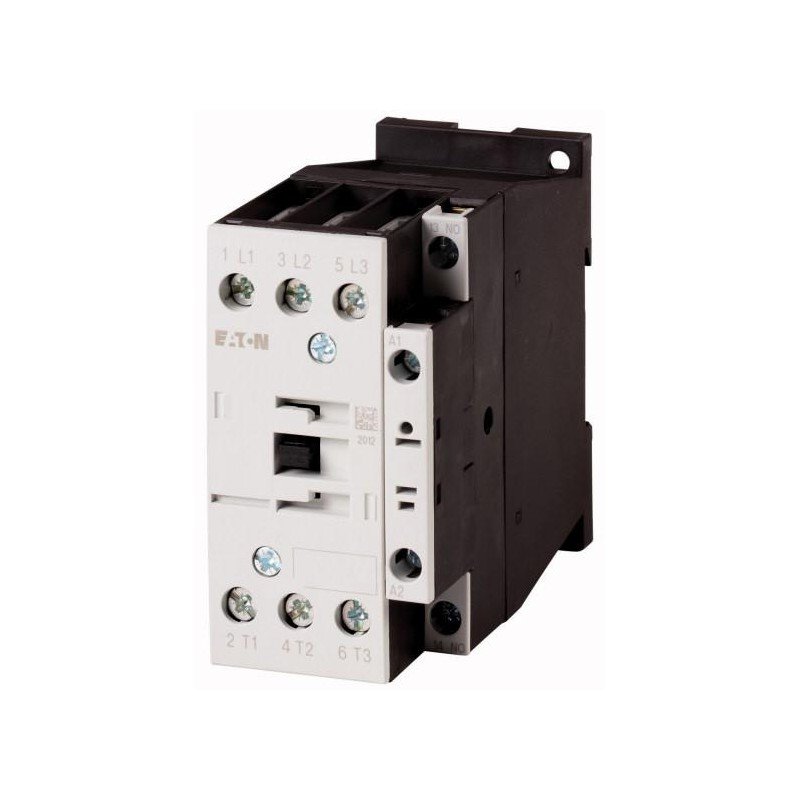

Acest contactor industrial este destinat comenzii sarcinilor de putere in circuite de automatizare, in special pentru pornirea si oprirea motoarelor trifazate cu rotor in scurtcircuit. Constructia cu 3 poli principali si un contact auxiliar normal deschis permite utilizarea atat in tablouri de comanda pentru motoare, cat si in circuite de semnalizare, autoretinere sau interblocare. Este adecvat inclusiv pentru motoare cu clasa de eficienta IE3.

In regim AC-3, curentul operational nominal este de 18 A la 220-500 V AC si de 12 A la 660/690 V AC. Puterea operationala pentru motoare este de 7,5 kW la 380/400 V si 50 Hz, 10 kW la 415 V, 10,5 kW la 440 V si 12 kW la 500 V. In regim AC-1, curentul operational nominal este de 40 A la 380/400/415 V. Tensiunea operationala maxima si tensiunea nominala de izolatie sunt de 690 V, iar capacitatea nominala de inchidere ajunge la 238 A pana la 690 V. Bobina de comanda functioneaza la 380 V AC, 50 Hz, respectiv 440 V AC, 60 Hz.

Aparatul utilizeaza borne cu surub pentru conductoarele principale si pentru circuitul de comanda. Pentru conductoarele principale sunt acceptate sectiuni de pana la 16 mm2, iar pentru circuitul de comanda sectiuni intre 0,75 si 4 mm2, in functie de tipul conductorului si configuratia de conectare. Lungimea recomandata de dezizolare este de 10 mm. Cuplul de strangere este de 3,2 Nm pentru bornele de putere si 1,2 Nm pentru bornele de comanda. Dimensiunile sunt 45 x 85 x 97 mm, iar masa este de aproximativ 0,428 kg.

Contactorul are grad de protectie IP00 si trebuie instalat intr-un tablou sau intr-o incinta care asigura protectia necesara impotriva atingerii si influentelor mediului. Respecta IEC/EN 60947, VDE 0660 si dispune de certificari CSA si UL. Este proiectat pentru temperaturi de functionare intre -25 si 60 grade C, la altitudini de pana la 2000 m. Alegerea protectiei la scurtcircuit, a releului termic si a configuratiei complete de pornire trebuie realizata de personal calificat, in functie de sarcina, regimul de utilizare si cerintele instalatiei.

Intrebari frecvente

Pentru ce putere de motor poate fi utilizat acest contactor?

In categoria de utilizare AC-3, este dimensionat pentru motoare de pana la 7,5 kW la 380/400 V si 50 Hz. Dimensionarea finala trebuie facuta in functie de tensiunea retelei, curentul motorului si regimul de pornire.

Ce tensiune necesita bobina de comanda?

Bobina este prevazuta pentru 380 V AC la 50 Hz sau pentru 440 V AC la 60 Hz. Tensiunea circuitului de comanda trebuie verificata obligatoriu inainte de conectare.

Are contact auxiliar incorporat?

Da. Aparatul include un contact auxiliar normal deschis, util pentru autoretinere, semnalizare de stare sau interblocare in circuitul de comanda.

Este potrivit pentru montaj in tablou electric?

Da. Are borne cu surub pentru circuitele principale si de comanda si trebuie montat intr-un tablou sau o incinta care asigura protectia necesara, deoarece gradul de protectie al aparatului este IP00.

Este necesar un releu termic pentru protectia motorului?

Pentru protectia la suprasarcina a unui motor, contactorul se utilizeaza in mod normal impreuna cu un releu termic sau cu o protectie electronica dimensionata corespunzator. Protectia la scurtcircuit se stabileste separat, conform proiectului instalatiei.
