Descriere

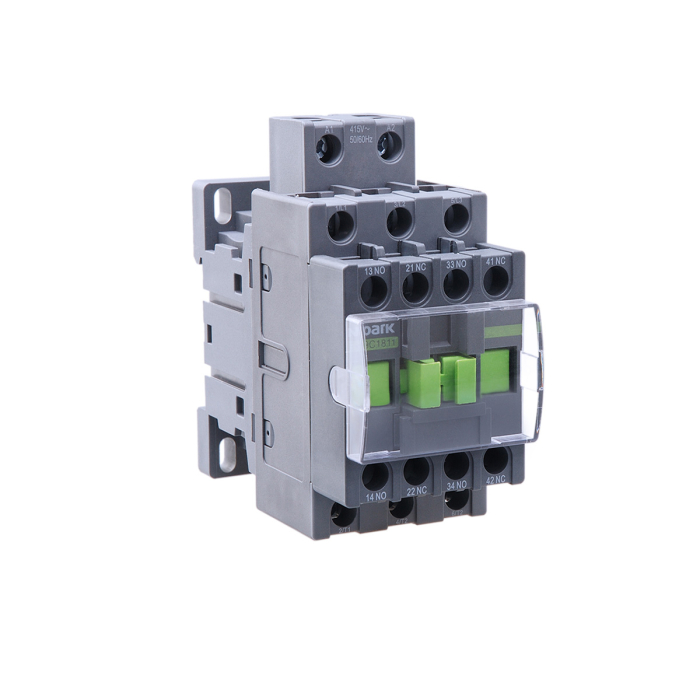

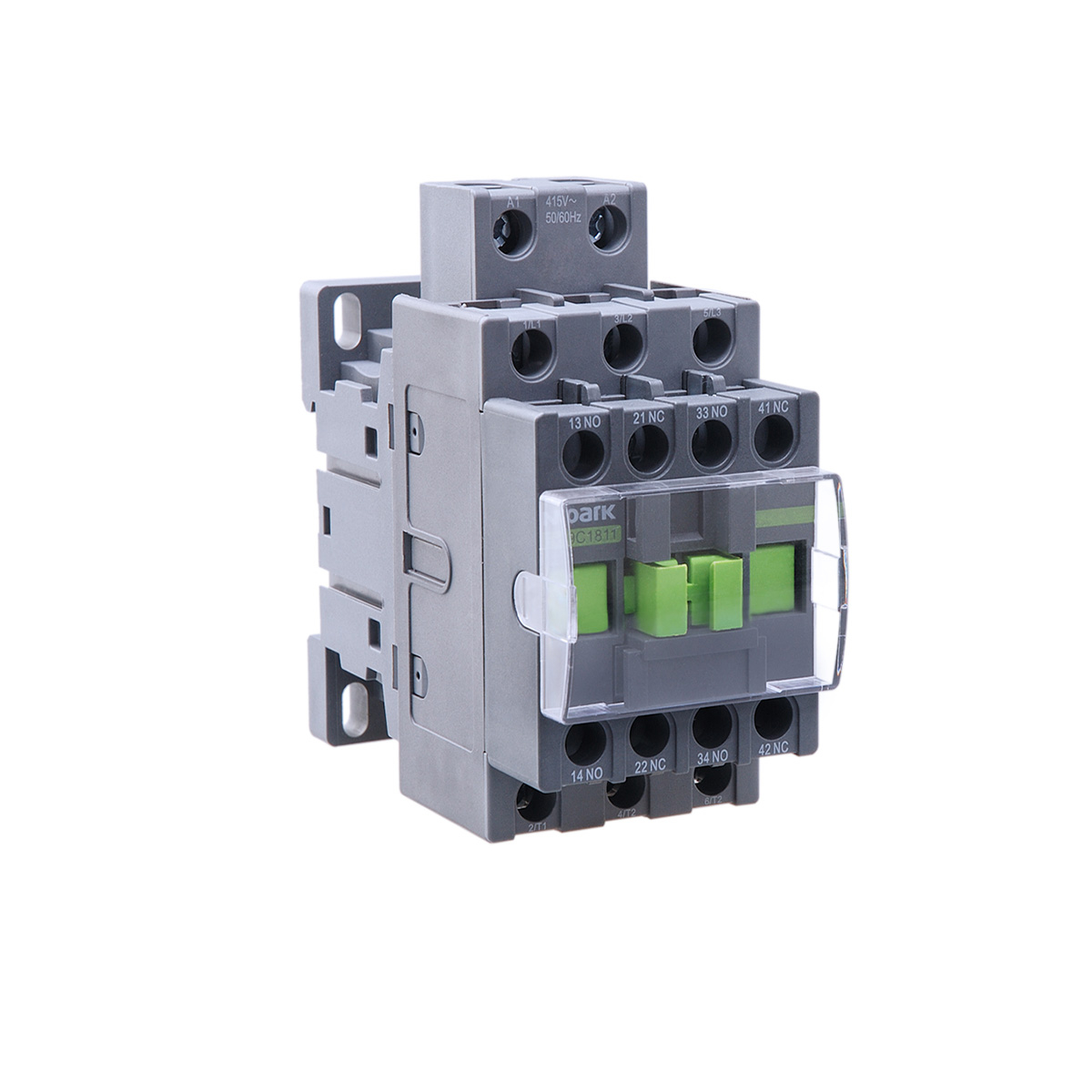

Contactorul industrial tripolar este destinat comenzii la distanta a circuitelor de forta, in special pentru pornirea si oprirea motoarelor trifazate, pompelor, ventilatoarelor, compresoarelor sau altor receptoare din instalatii rezidentiale, comerciale si industriale. Constructia cu contacte auxiliare integrate 1 NO + 1 NC permite realizarea functiilor de autoretinere, semnalizare si interblocare in circuitele de automatizare.

Aparatul are 3 contacte principale si curent operational nominal de 18 A in categoria de utilizare AC-3, la 380/400 V AC. Puterea nominala pentru motor trifazat este de 7,5 kW la 380/400 V in AC-3/AC-4. Curentul conventional termic in aer liber este de 32 A, iar curentul nominal in AC-1 este de 32 A. Tensiunea operationala nominala este de 690 V AC, tensiunea nominala de izolatie este de 690 V AC, iar tensiunea nominala de tinere la impuls este de 6 kV. Bobina de comanda functioneaza la 400 V AC, 50 Hz, cu toleranta tensiunii de comanda intre 0,8 si 1,1 Uc.

Montajul se poate realiza pe sina DIN de 35 mm sau direct pe panou. Dimensiunile carcasei sunt 45 mm latime, 89 mm inaltime inclusiv clema pentru sina si 94 mm adancime, fara contact auxiliar frontal suplimentar. Bornele cu clema lift accepta conductori cablati de 1,5 pana la 6 mm2 sau conductori rigizi de 1 pana la 6 mm2, iar cuplul de strangere recomandat pentru borne este de 1,5 pana la 1,7 Nm. Pentru extinderea functiilor pot fi utilizate contacte auxiliare frontale sau laterale compatibile si un releu termic de suprasarcina compatibil.

Produsul este testat conform IEC/EN 60947-4-1, are grad de protectie IP20, categorie de supratensiune III si este destinat utilizarii la temperaturi ambiante intre -20 si +60 grade C. Pentru protectia motorului si a instalatiei, contactorul trebuie selectat impreuna cu protectii adecvate la scurtcircuit si suprasarcina, in functie de aplicatie. Instalarea, dimensionarea conductoarelor si conectarea bobinei trebuie efectuate de personal calificat, cu alimentarea complet intrerupta inainte de orice interventie.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda sarcinilor trifazate, inclusiv motoare pentru pompe, ventilatoare, compresoare si alte echipamente de automatizare. La 380/400 V, puterea nominala a motorului in categoria AC-3 este de 7,5 kW.

Ce tensiune trebuie aplicata bobinei de comanda?

Bobina este destinata alimentarii la 400 V AC, 50 Hz. Tensiunea de comanda trebuie verificata inainte de conectare, deoarece aceasta trebuie sa corespunda tensiunii disponibile in circuitul de comanda.

Ce contacte auxiliare sunt incluse?

Contactorul are integrate un contact auxiliar normal deschis, 1 NO, si un contact auxiliar normal inchis, 1 NC. Acestea pot fi utilizate pentru autoretinere, semnalizare sau interblocare.

Cum se monteaza contactorul?

Se poate fixa pe sina DIN standard de 35 mm sau pe panou. Inainte de montaj si cablare, alimentarea instalatiei trebuie intrerupta, iar conexiunile trebuie realizate conform schemei electrice si sectiunii conductoarelor admise.

Este inclusa protectia la suprasarcina a motorului?

Contactorul realizeaza comanda circuitului si nu inlocuieste protectia la suprasarcina. Pentru protectia motorului se utilizeaza un releu termic compatibil, ales si reglat conform curentului nominal al motorului.
