Descriere

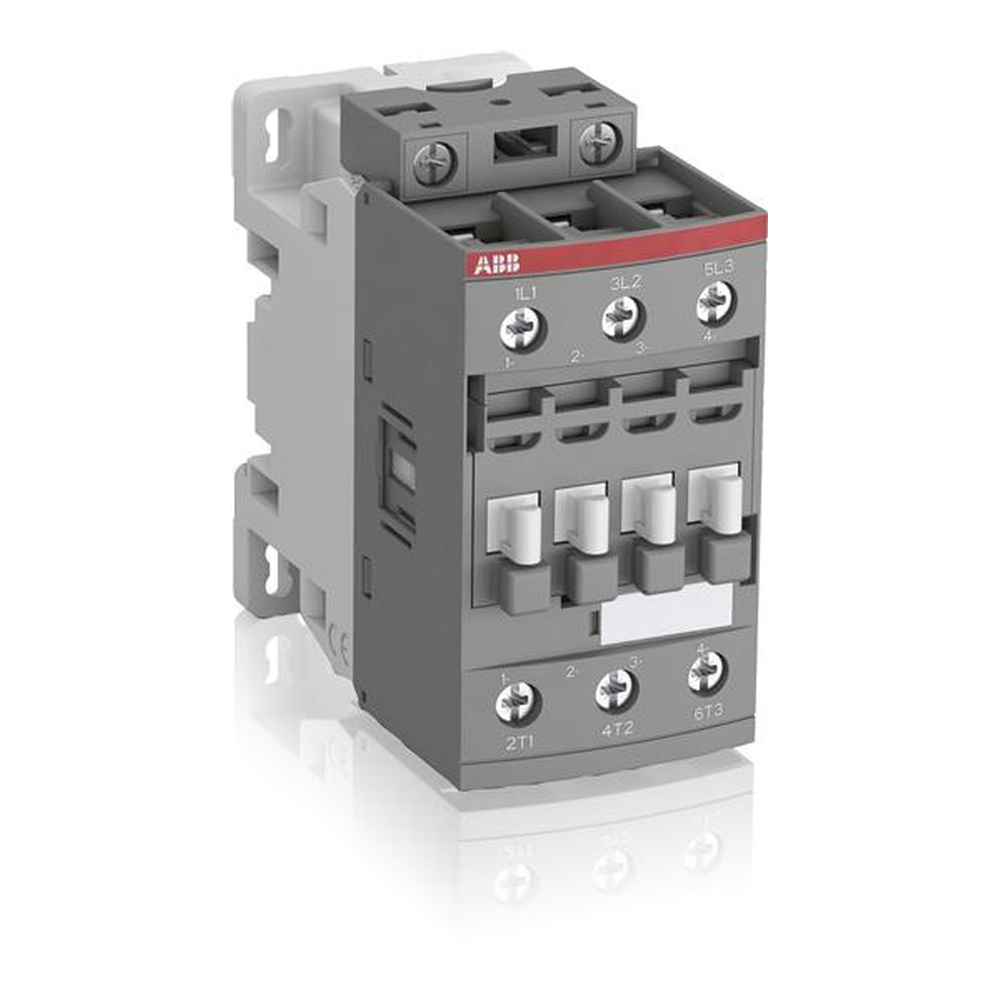

Contactorul industrial tripolar este conceput pentru comanda circuitelor de putere in tablouri electrice, automatizari si instalatii de control motoare. Este adecvat in special pentru pornirea motoarelor trifazate, precum si pentru comutarea sarcinilor neinductive sau usor inductive. Configuratia include 3 contacte principale normal deschise si nu are contacte auxiliare integrate, permitand extinderea cu blocuri auxiliare compatibile, montate frontal sau lateral.

Circuitul principal are tensiune operationala nominala de pana la 690 V AC, iar circuitul de comanda accepta 100-250 V AC la 50/60 Hz sau 100-250 V DC. Curentul nominal de utilizare este de 26 A in categoria AC-3 la 220-415 V, 23 A la 500 V si 17 A la 690 V. Pentru AC-1, curentul nominal este de 45 A la 690 V si 40 grade C. Puterea nominala pentru comanda motoarelor in AC-3 este de 11 kW la 380/400 V si 415 V, respectiv 15 kW la 440 V, 500 V sau 690 V. Curentul termic conventional in aer liber este de 50 A la 40 grade C.

Conectarea se realizeaza prin borne cu surub. Circuitul principal accepta conductori rigizi de 2.5-10 mm2, conductori flexibili cu ferula de 1.5-10 mm2 sau doua conductoare flexibile cu ferula de 1.5-4 mm2. Pentru circuitul de comanda se pot utiliza conductori rigizi de 1-2.5 mm2 sau conductori flexibili cu ferula de 0.75-2.5 mm2. Lungimea recomandata de dezizolare este de 14 mm pentru circuitul principal si 10 mm pentru circuitul de comanda. Dimensiunile produsului sunt aproximativ 86 x 45 x 86 mm, fiind potrivit pentru integrarea compacta in tablouri.

Echipamentul este realizat conform IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14. Bornele circuitului principal si ale bobinei au grad de protectie IP20, astfel ca montajul trebuie realizat intr-o incinta sau intr-un tablou care asigura protectia impotriva atingerii partilor active. Bobina electronica are protectie interna la supratensiuni, insa contactorul nu inlocuieste protectiile necesare la supracurent si scurtcircuit. Instalarea, dimensionarea protectiilor si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda motoarelor trifazate de pana la 11 kW la 400 V in categoria AC-3, precum si pentru comutarea circuitelor de putere cu sarcini neinductive sau usor inductive.

Ce tensiune necesita bobina de comanda?

Bobina electronica accepta tensiuni de comanda intre 100 si 250 V AC la 50/60 Hz, precum si intre 100 si 250 V DC.

Are protectie la scurtcircuit incorporata?

Nu. Contactorul este un aparat de comanda si trebuie utilizat impreuna cu protectii corect dimensionate la suprasarcina si scurtcircuit, conform proiectului electric.

Ce conductori pot fi conectati la borne?

Circuitul principal accepta conductori rigizi de 2.5-10 mm2 si conductori flexibili cu ferula de 1.5-10 mm2. Pentru circuitul de comanda se accepta conductori rigizi de 1-2.5 mm2 si flexibili cu ferula de 0.75-2.5 mm2.

Este necesara o carcasa de protectie pentru montaj?

Da. Bornele principale si cele ale bobinei au protectie IP20, de aceea echipamentul trebuie instalat intr-un tablou sau o incinta care previne atingerea accidentala a partilor active.
