Descriere

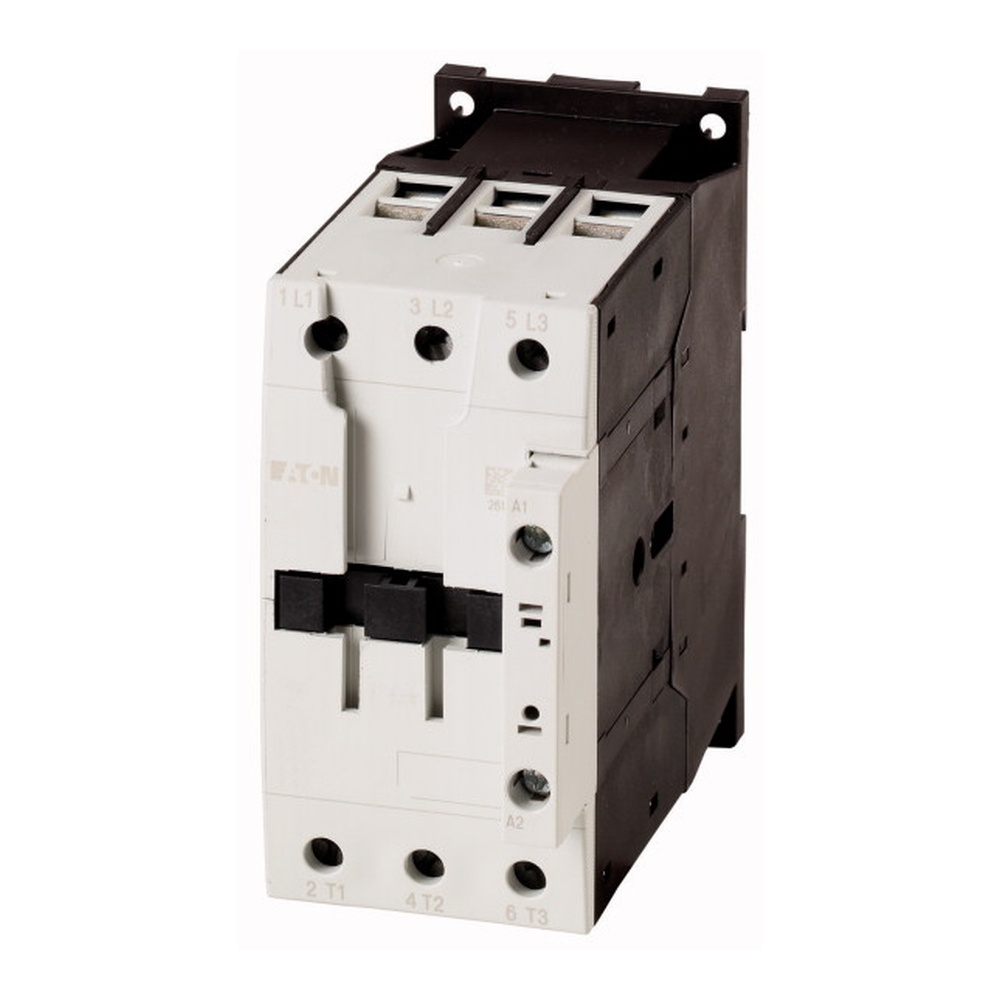

Contactorul industrial tripolar este destinat comenzii la distanta a circuitelor de putere in instalatii de automatizare, tablouri electrice si aplicatii pentru motoare. Echipamentul utilizeaza actionare electromagnetica in curent alternativ si are trei contacte principale normal deschise, potrivite pentru realizarea comenzii trifazate a unei sarcini.

Bobina de comanda este prevazuta pentru 230 V AC la 50 Hz si 240 V AC la 60 Hz. Tensiunea de lucru a circuitului principal este de 230 pana la 690 V AC, la 50 sau 60 Hz. Curentul operational nominal este de 60 A in categoria AC-1 la 400 V si de 40 A in categoria AC-3 la 400 V. Pentru comanda motoarelor, puterea operationala nominala este de 18,5 kW in AC-3 la 400 V si 9 kW in AC-4 la 400 V. Contactorul nu include contacte auxiliare integrate.

Conectarea circuitului principal se realizeaza prin borne cu surub. Produsul are 3 poli principali, fara contacte principale normal inchise, iar dimensiunile sale sunt de aproximativ 55 mm latime, 115 mm inaltime si 132,1 mm adancime. Este adecvat pentru integrarea in tablouri de distributie si automatizare, unde se utilizeaza conductoare si protectii dimensionate conform curentului sarcinii si regimului de functionare.

Montajul, cablarea si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat. Se recomanda folosirea unei protectii corespunzatoare la scurtcircuit si suprasarcina, precum si verificarea tensiunii bobinei fata de tensiunea disponibila in circuitul de comanda. Produsul este marcat CE si este conform cerintelor RoHS.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor?

Este recomandat pentru comanda circuitelor de putere si a motoarelor trifazate, in tablouri electrice, automatizari pentru pompe, ventilatie, compresoare sau utilaje.

Care este tensiunea bobinei de comanda?

Bobina functioneaza la 230 V AC si 50 Hz, respectiv la 240 V AC si 60 Hz.

Ce putere de motor poate comanda in regim AC 3?

In categoria de utilizare AC-3, la 400 V, poate comanda motoare cu putere operationala nominala de pana la 18,5 kW.

Are contacte auxiliare integrate?

Nu, produsul nu include contacte auxiliare normal deschise sau normal inchise integrate.

Cum se realizeaza conectarea circuitului principal?

Circuitul principal se conecteaza prin borne cu surub. Instalarea trebuie efectuata de personal calificat, cu alimentarea oprita si cu protectiile electrice dimensionate corect.
