Descriere

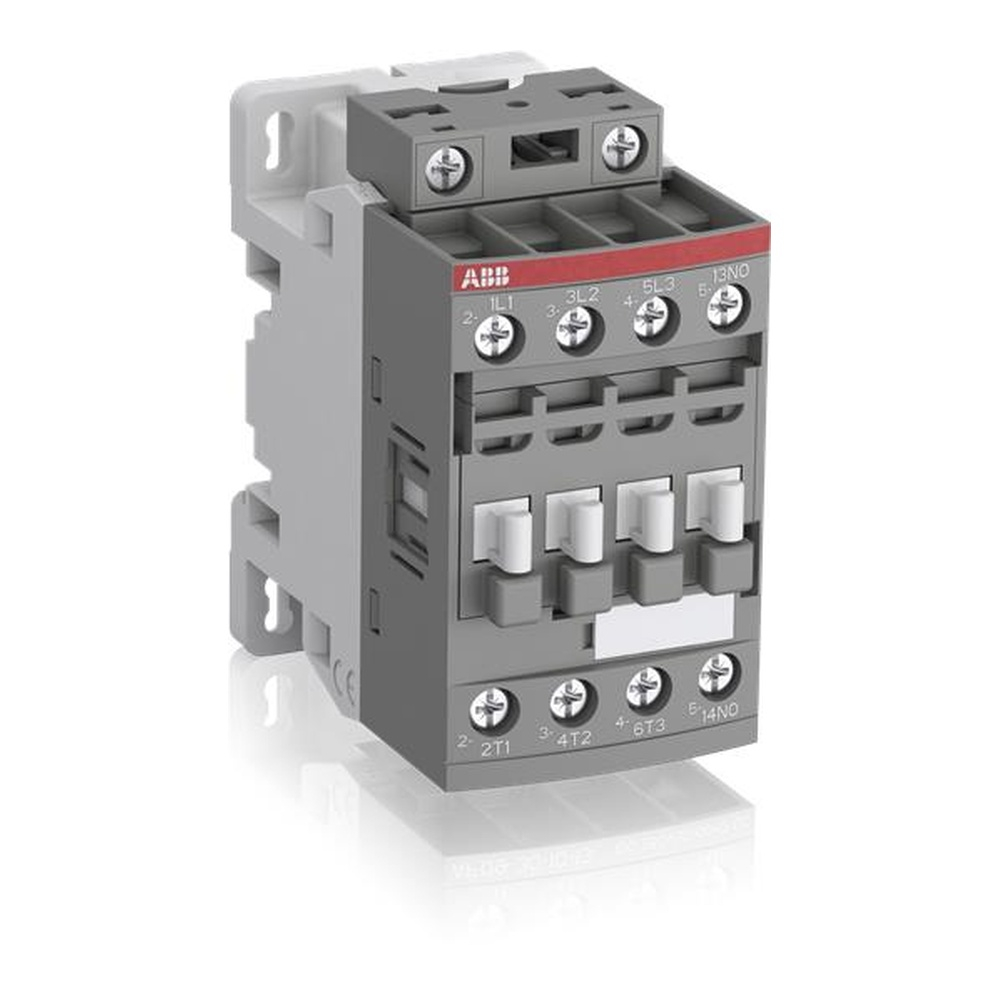

Contactorul industrial este destinat comenzii circuitelor de putere de pana la 690 V AC si 220 V DC, fiind adecvat in special pentru pornirea si comanda motoarelor trifazate, precum si pentru sarcini neinductive sau slab inductive. Constructia cu 3 poli principali normal deschisi si un contact auxiliar normal deschis integrat permite utilizarea in tablouri de automatizare, panouri pentru pompe, ventilatie, compresoare si alte aplicatii de comanda a motoarelor.

In categoria de utilizare AC-3, aparatul are curent operational nominal de 9 A si poate comanda motoare de 2,2 kW la 220-240 V, 4 kW la 380-440 V si 5,5 kW la 500-690 V. Curentul operational nominal in AC-1 este de 25 A, iar tensiunea operationala nominala a circuitului principal este de 690 V. Bobina electronica de comanda accepta 100-250 V AC la 50/60 Hz sau 100-250 V DC, oferind toleranta la variatii ale tensiunii de comanda. Protectia la supratensiuni este integrata in circuitul bobinei.

Conectarea se realizeaza prin borne cu surub. Pentru circuitul principal sunt acceptati conductori rigizi de 1-6 mm2 sau conductori flexibili cu ferula de 0,75-6 mm2; pentru circuitul de comanda si contactul auxiliar sunt acceptati conductori rigizi de 1-2,5 mm2 ori conductori flexibili cu ferula de 0,75-2,5 mm2. Lungimea de dezizolare indicata este de 10 mm. Cuplul de strangere este de 1,5 Nm pentru circuitul principal si de 1,2 Nm pentru circuitul de comanda si auxiliar. Dimensiunile produsului sunt 45 x 77 x 86 mm, iar masa neta este de aproximativ 0,27 kg.

Terminalele principale, auxiliare si ale bobinei au grad de protectie IP20, de aceea contactorul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara la atingere si la conditiile din instalatie. Respectati schemele de conectare, sectiunile de cablu, cuplurile de strangere si protectiile la scurtcircuit recomandate pentru circuitul comandat. Aparatul respecta standardele IEC si EN 60947-1 si 60947-4-1, precum si UL 508 si CSA C22.2 nr. 14.

Intrebari frecvente

Pentru ce aplicatii se foloseste acest contactor?

Este utilizat pentru comanda circuitelor de putere, in special pentru motoare trifazate, precum si pentru sarcini neinductive sau slab inductive din tablouri de automatizare.

Ce tensiune necesita bobina de comanda?

Bobina accepta o tensiune de comanda cuprinsa intre 100 si 250 V AC la 50/60 Hz sau intre 100 si 250 V DC.

Ce putere de motor poate comanda la 400 V?

In regim AC-3, poate comanda un motor trifazat de pana la 4 kW la 400 V.

Cate contacte auxiliare sunt incluse?

Este prevazut cu un contact auxiliar normal deschis integrat, pe langa cele 3 contacte principale normal deschise.

Este necesara o protectie suplimentara pentru bobina?

Circuitul bobinei include protectie integrata la supratensiuni. Instalatia trebuie totusi proiectata cu protectiile necesare pentru circuitul de putere si pentru conditiile concrete de exploatare.
