Descriere

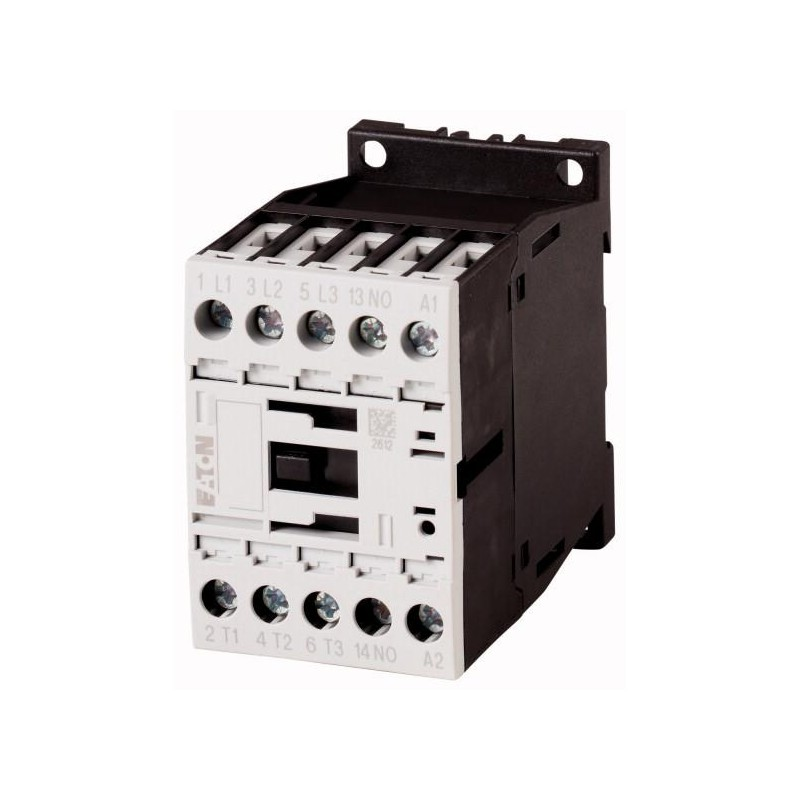

Acest contactor industrial este proiectat pentru comanda si conectarea de la distanta a circuitelor de forta in tablouri electrice, automatizari si aplicatii de control al motoarelor. Constructia cu 3 poli principali normal deschisi il recomanda pentru sarcini trifazate, iar contactul auxiliar normal deschis integrat poate fi utilizat pentru autoretinere, semnalizare sau interblocare in circuitul de comanda.

Bobina de actionare functioneaza la 230 V AC, 50 Hz, respectiv la 240 V AC, 60 Hz. Contactorul are curent operational nominal de 9 A in categoria de utilizare AC-3 la 380 V, 400 V sau 415 V si poate comanda motoare de pana la 4 kW la 380/400 V, 50 Hz, in AC-3. Pentru sarcini in AC-1, curentul operational nominal este de 22 A la 380 V, 400 V sau 415 V. Tensiunea nominala de izolatie este de 690 V, iar aparatul are 3 contacte principale NO si 1 contact auxiliar NO.

Conectarea circuitelor principale si a circuitului de comanda se realizeaza prin borne cu surub. Dimensiunile compacte, de 45 mm latime, 68 mm inaltime si 75 mm adancime, ajuta la integrarea in tablouri electrice cu spatiu limitat. Pentru o functionare corecta, se recomanda dimensionarea conductoarelor, a protectiei la scurtcircuit si a aparatajului de comanda in functie de sarcina comandata si de schema electrica a instalatiei.

Produsul este destinat utilizarii in instalatii de joasa tensiune, in categoria de supratensiune III si grad de poluare 3. Respecta cerintele CE si RoHS, iar imunitatea la perturbari este conforma cu EN 60947-1. Temperatura ambianta admisa in functionare este intre -25 grade C si 60 grade C, respectiv intre -25 grade C si 40 grade C in incinta. Montajul, cablarea si verificarea protectiilor trebuie realizate numai de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de sarcini este potrivit acest contactor?

Este potrivit pentru comanda circuitelor trifazate si a motoarelor de pana la 4 kW la 380/400 V, 50 Hz, in categoria de utilizare AC-3. Poate fi utilizat si pentru alte sarcini, cu respectarea categoriei de utilizare si a curentului nominal aplicabil.

Ce tensiune trebuie aplicata bobinei de comanda?

Bobina este destinata alimentarii la 230 V AC, 50 Hz. Pentru retele de 60 Hz, tensiunea nominala de comanda este 240 V AC.

Cate contacte are produsul?

Are 3 contacte principale normal deschise pentru circuitul de forta si un contact auxiliar normal deschis, util in circuite de autoretinere, semnalizare sau interblocare.

Cum se realizeaza conectarea?

Conectarea se face prin borne cu surub. Instalarea trebuie efectuata conform schemei electrice, cu protectiile dimensionate corect pentru aplicatie si de catre personal calificat.

Care sunt dimensiunile contactorului?

Aparatul are 45 mm latime, 68 mm inaltime si 75 mm adancime.
