Descriere

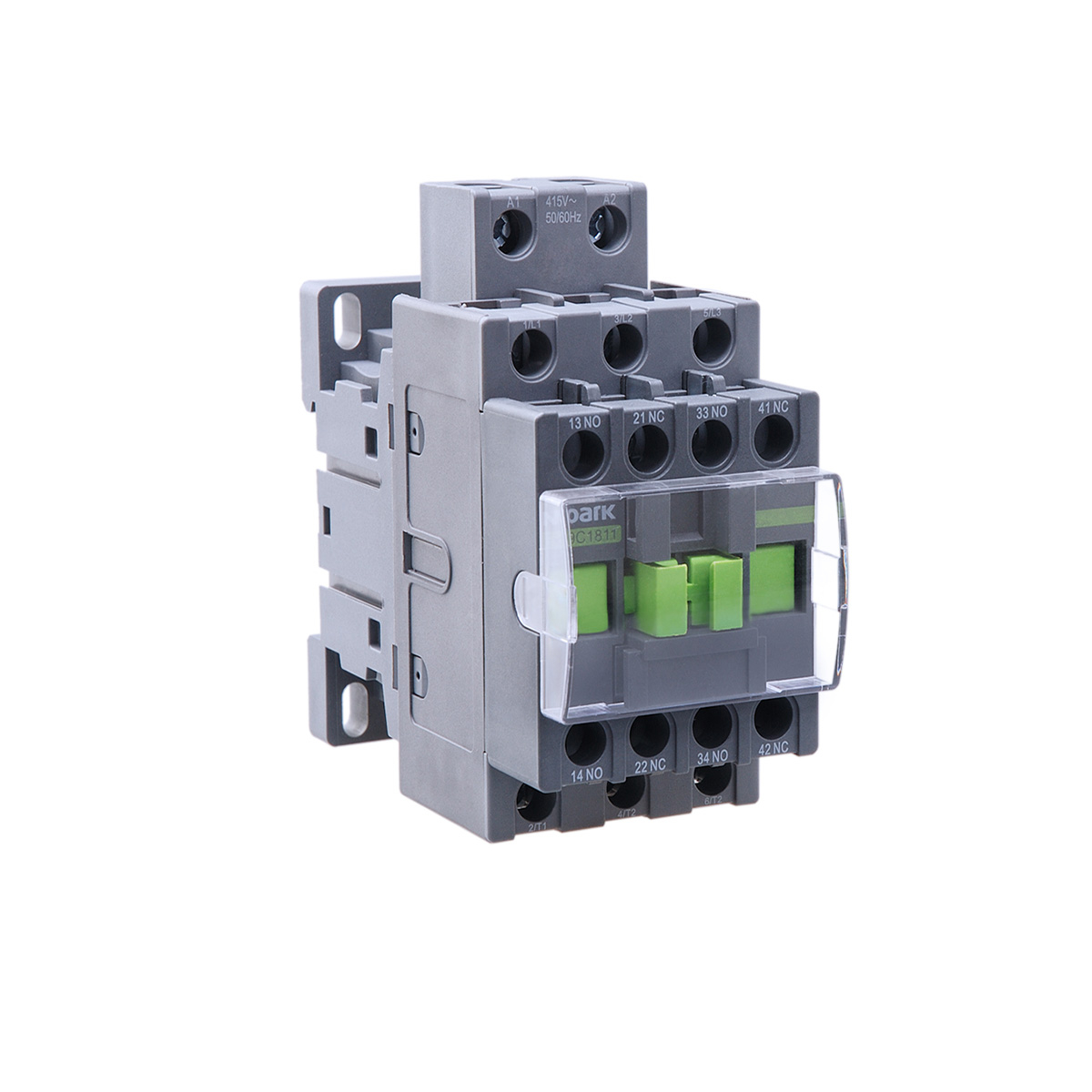

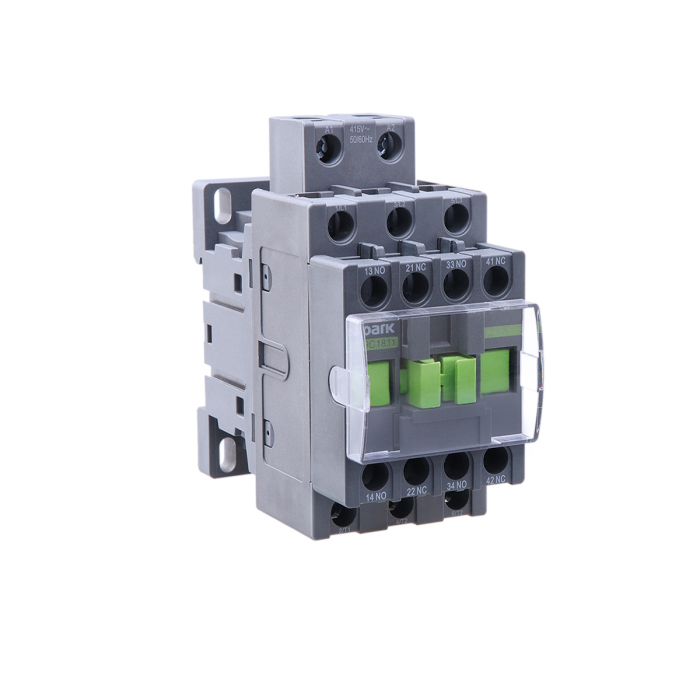

Contactorul industrial tripolar este destinat comenzii de la distanta a circuitelor de putere, fiind potrivit in special pentru automatizari, tablouri electrice si comanda motoarelor trifazate. Configuratia cu trei contacte principale normal deschise permite conectarea sarcinilor trifazate, iar contactele auxiliare integrate 1NO + 1NC pot fi utilizate pentru autoretinere, semnalizare sau interblocari in circuitul de comanda.

Pentru categoria de utilizare AC-3 la 380/400 V, contactorul are curent operational nominal de 9 A si poate comanda motoare trifazate cu putere nominala de pana la 4 kW. Curentul nominal in AC-1 este de 25 A. Bobina de comanda este alimentata la 230 V AC, 50 Hz, cu toleranta tensiunii de comanda intre 0,85 si 1,1 x Uc. Aparatul este testat conform IEC/EN 60947-4-1, are tensiune operationala nominala de 690 V AC, tensiune nominala de izolatie de 690 V AC si tensiune de tinere la impuls de 6 kV.

Montajul se poate realiza rapid pe sina DIN de 35 mm sau direct pe panou. Dimensiunile pentru varianta cu 3 poli sunt de 45 mm latime, 89 mm inaltime si 90 mm adancime, fara contacte auxiliare suplimentare montate frontal. Bornele cu surub tip lift accepta conductori flexibili de 1,5 pana la 6 mm2 si conductori rigizi de 1 pana la 6 mm2, cu cuplu de strangere recomandat intre 1,5 si 1,7 Nm. Pentru protectia la suprasarcina, contactorul poate fi utilizat impreuna cu un releu termic compatibil pentru carcasa mecanica 18.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa care previne atingerea accidentala a partilor active. Conditiile declarate de functionare includ temperatura ambianta intre -20 si +60 grade C, altitudine de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 3 si categorie de instalare III. Dimensionarea protectiilor, a conductoarelor si a circuitului de comanda trebuie realizata de personal calificat, conform aplicatiei si normelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de sarcini este potrivit acest contactor?

Este potrivit pentru comanda circuitelor de putere si a motoarelor trifazate. In categoria AC-3, la 380/400 V, poate comanda motoare cu putere nominala de pana la 4 kW.

Ce tensiune este necesara pentru bobina de comanda?

Bobina de comanda functioneaza la 230 V AC, 50 Hz.

Cate contacte auxiliare are integrate?

Are un contact auxiliar normal deschis si un contact auxiliar normal inchis, utile pentru autoretinere, semnalizare si interblocari.

Cum se monteaza contactorul?

Poate fi fixat pe sina DIN standard de 35 mm sau direct pe panoul tabloului electric.

Este necesar un releu termic?

Pentru protectia motoarelor impotriva suprasarcinii, contactorul se utilizeaza in mod uzual impreuna cu un releu termic compatibil, dimensionat dupa curentul nominal al motorului.
