Descriere

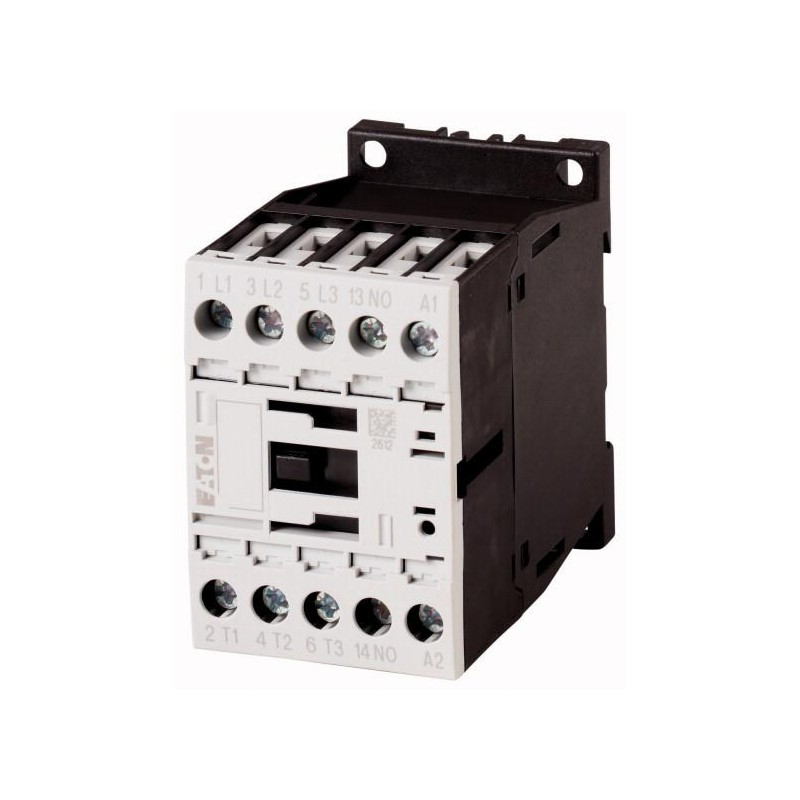

Acest contactor industrial este destinat comenzii la distanta a motoarelor asincrone si a altor circuite de putere din tablouri electrice, automatizari si instalatii industriale. Are trei contacte principale normal deschise si un contact auxiliar normal deschis, fiind potrivit pentru realizarea circuitelor de pornire, autoretinere, semnalizare sau interblocare. Poate fi utilizat pentru sarcini neinductive sau usor inductive in AC-1, precum si pentru motoare in regimurile AC-3 si AC-4.

Bobina de comanda functioneaza la 24 V AC, 50 Hz. Contactorul are curent operational nominal de 9 A in AC-3 la 220-440 V, 7 A la 500 V si 5 A la 660/690 V. La 380/400 V si 50 Hz poate comanda motoare de pana la 4 kW in AC-3, iar la 240 V si 50 Hz puterea nominala este de 3 kW. Curentul operational in AC-1 la 380/400/415 V este de 22 A, iar tensiunea operationala maxima este de 690 V AC. Tensiunea nominala de izolatie este 690 V, iar tensiunea nominala de impuls suportata este 8000 V AC.

Conectarea se realizeaza prin borne cu surub, atat pentru circuitul principal, cat si pentru circuitul de comanda. Bornele accepta conductori rigizi de 0,75-4 mm2 sau cate doi conductori rigizi de 0,75-2,5 mm2; pentru conductori flexibili cu ferula sunt admisi 0,75-2,5 mm2, inclusiv cate doi conductori in intervalul indicat. Lungimea de dezizolare recomandata este de 10 mm, iar cuplul de strangere pentru borne este de 1,2 Nm. Dimensiunile compacte sunt 45 x 68 x 75 mm, iar greutatea este de aproximativ 0,24 kg.

Produsul are grad de protectie IP20 si protectie impotriva atingerii directe din partea frontala, conform EN 50274. Este certificat conform IEC/EN 60947 si IEC/EN 60947-4-1, avand de asemenea marcaj CE si aprobari UL, CSA si VDE. Functioneaza la temperaturi ambientale intre -25 grade C si 60 grade C, pana la altitudinea de 2000 m. Pentru protectia la suprasarcina si scurtcircuit, precum si pentru alegerea carcasei, sigurantelor si a aparatajului asociat, instalatia trebuie proiectata si executata de personal calificat, conform aplicatiei si normelor in vigoare.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda motoarelor asincrone si a circuitelor de putere din tablouri electrice, instalatii de automatizare si aplicatii industriale. Poate fi utilizat in categoriile AC-1, AC-3 si AC-4, in limitele electrice specifice fiecarei categorii.

Ce tensiune este necesara pentru bobina de comanda?

Bobina de comanda este alimentata la 24 V AC, cu frecventa de 50 Hz. Nu trebuie conectata la tensiune continua sau la o tensiune de comanda diferita fara verificarea compatibilitatii.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3, contactorul poate comanda un motor de pana la 4 kW la 380/400 V si 50 Hz, cu un curent operational nominal de 9 A.

Cum se realizeaza conectarea conductorilor?

Conectarea se face prin borne cu surub. Pentru conductori rigizi se accepta sectiuni de pana la 4 mm2, iar cuplul de strangere indicat este de 1,2 Nm. Alimentarea trebuie intrerupta inainte de cablare, iar montajul trebuie realizat de personal calificat.

Are protectie proprie la suprasarcina sau scurtcircuit?

Nu. Contactorul este un aparat de comutatie si necesita protectii externe dimensionate corect, precum releu termic pentru motor si protectie la scurtcircuit, in functie de configuratia instalatiei.
