Descriere

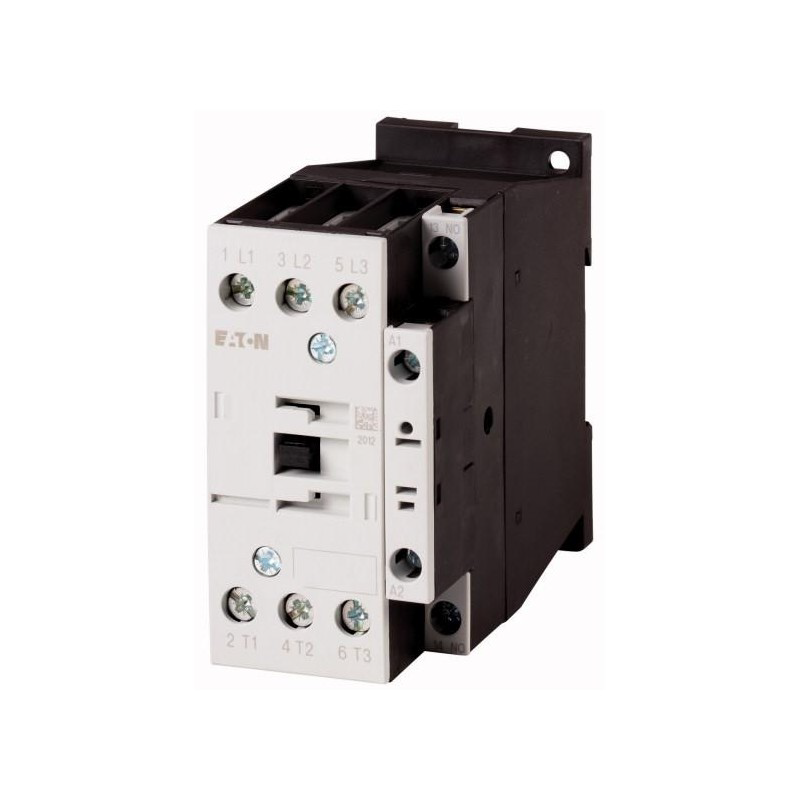

Contactorul industrial trifazat este destinat comenzii si conectarii sarcinilor de putere in tablouri electrice, in special pentru motoare asincrone. Dispune de 3 poli principali normal deschisi si de un contact auxiliar normal deschis, util pentru realizarea circuitelor de autoretinere, semnalizare sau interblocare. Este adecvat si pentru motoare cu clasa de eficienta IE3.

Pentru categoria de utilizare AC-3, curentul operational nominal este de 32A la 220-240V, 380-415V, 440V si 500V AC. Puterea operationala nominala in AC-3 este de 15 kW la 380/400V si 50Hz, respectiv 20 kW la 440V si 50Hz. In categoria AC-1, curentul operational nominal este de 45A la 380-415V. Tensiunea operationala maxima si tensiunea nominala de izolatie sunt de 690V AC, iar tensiunea nominala de soc este de 8 kV.

Bobina de comanda functioneaza la 380V AC si 50Hz sau la 440V AC si 60Hz. Timpul de inchidere este de 16-22 ms, iar timpul de deschidere este de 8-14 ms. Conectarea se realizeaza prin borne cu surub. Pentru circuitele principale sunt acceptati conductori de pana la 16 mm2, iar pentru circuitul de comanda conductori de pana la 2,5 mm2. Dimensiunile aparatului sunt 97 x 45 x 85 mm, iar greutatea este de aproximativ 0,428 kg.

Produsul este proiectat pentru utilizare in circuite AC-1, AC-3 si AC-4, avand o durata de viata mecanica de pana la 10 milioane de manevre. Respecta standardele IEC/EN 60947, VDE 0660, UL si CSA. Asigura protectie impotriva atingerii directe la actionarea frontala conform EN 50274. Instalarea, dimensionarea protectiei la scurtcircuit si conectarea trebuie realizate de personal calificat, cu alimentarea complet deconectata si cu respectarea schemei electrice a instalatiei.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor asincrone si a altor sarcini de putere din tablouri electrice. Poate fi utilizat in aplicatii precum pompe, ventilatoare, compresoare si utilaje, cu respectarea categoriei de utilizare si a parametrilor electrici.

Ce putere de motor poate comanda la 400V?

In categoria AC-3, poate comanda motoare cu puterea nominala de pana la 15 kW la 380/400V si 50Hz.

Care este tensiunea bobinei de comanda?

Bobina este destinata alimentarii la 380V AC si 50Hz sau la 440V AC si 60Hz. Tensiunea circuitului de comanda trebuie verificata inainte de instalare.

Are contact auxiliar inclus?

Da. Contactorul are un contact auxiliar normal deschis, potrivit pentru autoretinere, semnalizare de stare sau interblocari in circuitul de comanda.

Cum se conecteaza conductoarele?

Conectarea se face prin borne cu surub. Pentru circuitele principale se pot utiliza conductori de pana la 16 mm2, iar pentru circuitul de comanda conductori de pana la 2,5 mm2, in functie de tipul conductorului.
