Descriere

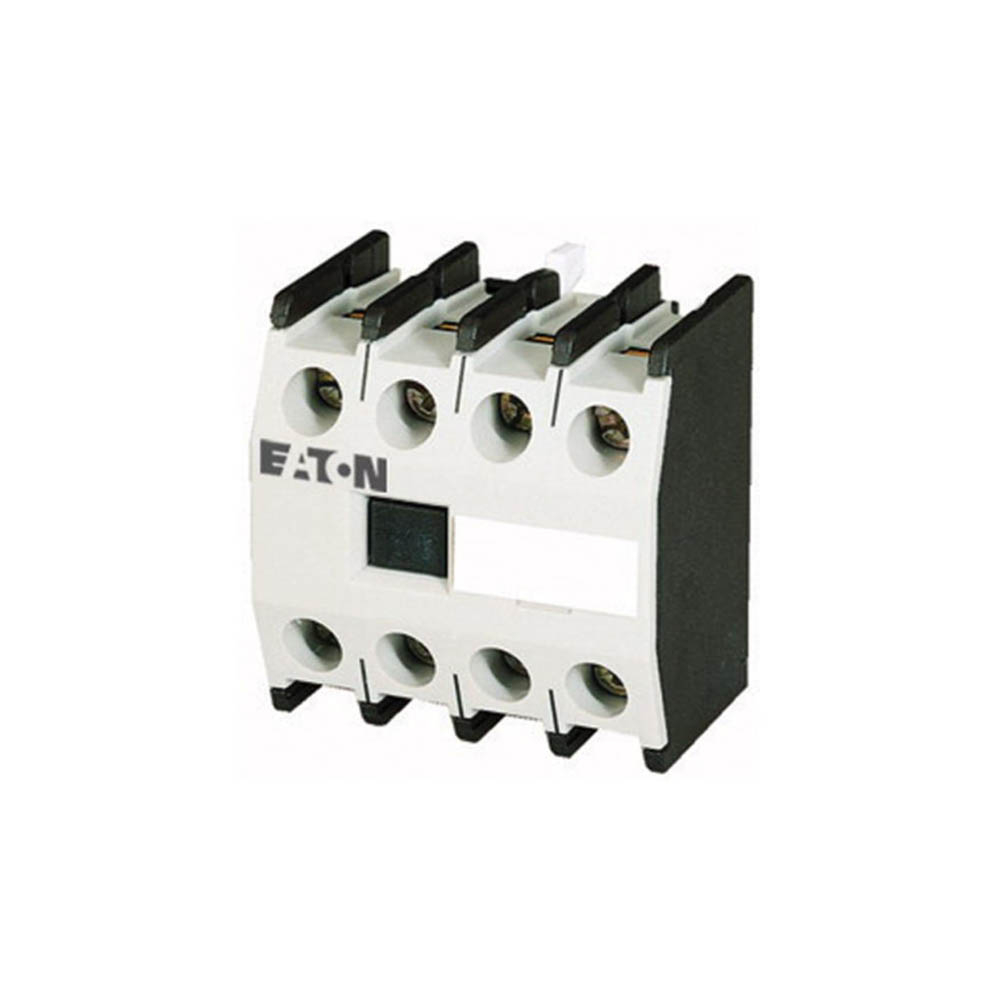

Acest contactor industrial este destinat comenzii la distanta a motoarelor si a altor sarcini de putere in tablouri electrice, automatizari si aplicatii de control. Are 3 contacte principale normal deschise si un contact auxiliar normal deschis, fiind adecvat pentru scheme de pornire directa, semnalizare si interblocari. Poate fi utilizat pentru sarcini din categoriile AC-1, AC-3 si AC-4, inclusiv pentru motoare asincrone normale, operatii de inversare sau porniri repetate, in limitele parametrilor nominali ai instalatiei.

In regim AC-3, curentul operational nominal este de 32 A la 220-500 V AC si de 18 A la 660-690 V AC. Pentru motoare trifazate, puterea maxima in AC-3 este de 15 kW la 380-400 V, 19 kW la 415 V, 20 kW la 440 V si 23 kW la 500 V. In AC-1, curentul nominal este de 45 A la 380-415 V. Bobina de comanda functioneaza exclusiv in curent alternativ la 110 V si 50 Hz sau 120 V si 60 Hz. Aparatul are tensiune operationala si de izolatie de pana la 690 V AC, tensiune nominala de impuls de 8 kV, dimensiuni de 97 x 45 x 85 mm si masa de aproximativ 0.428 kg.

Conectarea se realizeaza prin borne cu surub. Pentru circuitul principal sunt admise conductoare rigide de 0.75-16 mm2 sau doua conductoare de 0.75-10 mm2, iar pentru conductoarele flexibile cu ferule sunt admise 0.75-16 mm2 sau doua conductoare de 0.75-10 mm2. Circuitul de comanda accepta conductoare rigide de 0.75-4 mm2, respectiv conductoare flexibile cu ferule de 0.75-2.5 mm2. Lungimea recomandata de dezizolare este de 10 mm; cuplul de strangere este de 3.2 Nm pentru bornele de putere si 1.2 Nm pentru bornele circuitului de comanda.

Produsul este conform cu standardele IEC EN 60947-4-1, UL si CSA si are marcaj CE. Este prevazut cu protectie impotriva atingerii directe din fata, conform EN 50274, insa gradul de protectie al aparatului este IP00, astfel ca trebuie instalat intr-un tablou sau intr-o carcasa adecvata. Functioneaza la temperaturi ambientale intre -25 grade C si 60 grade C in montaj deschis, pana la altitudinea de 2000 m. Pentru protectia la scurtcircuit, selectarea sigurantelor, a protectiei motorului si a cablurilor trebuie realizata de personal calificat, conform schemei si conditiilor reale de exploatare.

Intrebari frecvente

Pentru ce putere de motor poate fi utilizat acest contactor?

In categoria de utilizare AC-3, poate comanda motoare trifazate de pana la 15 kW la 380-400 V. Puterea admisa depinde de tensiunea retelei si de categoria de utilizare.

Ce tensiune este necesara pentru bobina de comanda?

Bobina este pentru curent alternativ si necesita 110 V la 50 Hz sau 120 V la 60 Hz. Nu este destinata alimentarii bobinei la 230 V sau la tensiune continua.

Are contact auxiliar inclus?

Da. Pe langa cele 3 contacte principale normal deschise, contactorul include un contact auxiliar normal deschis, util pentru semnalizare, autoretinere sau interblocare.

Poate fi montat direct intr-un tablou electric?

Da, se utilizeaza in tablouri si echipamente de automatizare, cu respectarea instructiunilor de montaj, a distantelor de siguranta si a protectiei corespunzatoare. Deoarece aparatul are grad de protectie IP00, trebuie montat intr-o carcasa sau tablou adecvat.

Ce conductoare pot fi conectate la bornele principale?

Bornele principale accepta conductoare rigide de 0.75-16 mm2 sau doua conductoare de 0.75-10 mm2. Pentru conductoare flexibile cu ferule sunt admise sectiuni de 0.75-16 mm2 sau doua conductoare de 0.75-10 mm2.
