Descriere

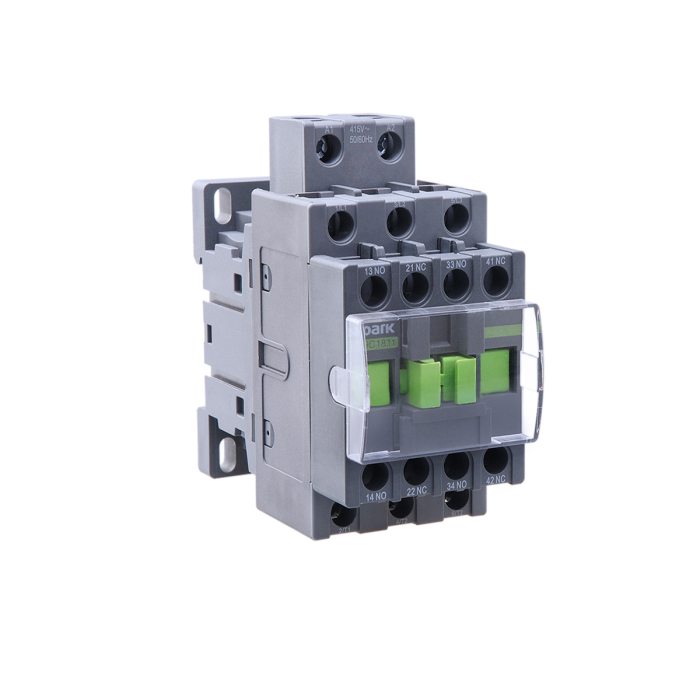

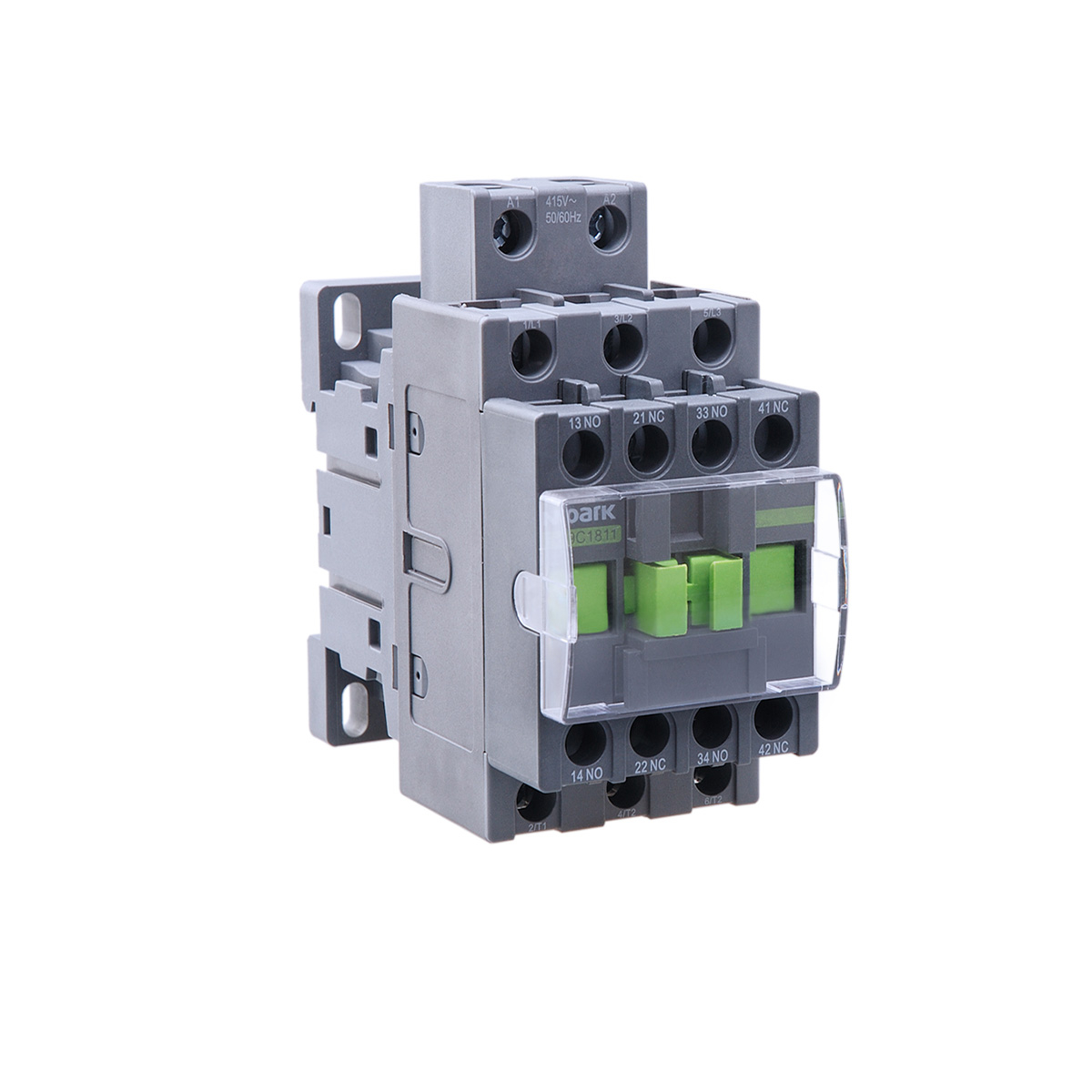

Acest contactor industrial tripolar este proiectat pentru comanda la distanta a motoarelor electrice si a altor receptoare din instalatii de automatizare, tablouri electrice si aplicatii industriale. Constructia cu 3 poli principali permite intreruperea simultana a celor trei faze, iar contactele auxiliare integrate 1NO+1NC pot fi utilizate pentru autoretinere, semnalizare de stare, interblocari sau integrare in circuite de comanda.

Echipamentul are curent nominal de utilizare de 12 A in categoria AC-3 la 380/400 V AC, fiind adecvat pentru comanda motoarelor cu putere de pana la 5,5 kW in aceste conditii. Curentul conventional termic in aer liber este de 25 A, iar curentul nominal in categoria AC-1 este de 25 A. Tensiunea nominala de utilizare ajunge la 690 V AC, iar bobina de comanda este alimentata la 230 V AC. Produsul este testat conform IEC/EN 60947-4-1 si are curent conditionat nominal de scurtcircuit de 50 kA.

Montajul se realizeaza pe sina DIN de 35 mm sau direct pe panou. Dimensiunile constructive sunt de aproximativ 45 mm latime, 89 mm inaltime si 94 mm adancime, fara bloc auxiliar frontal. Bornele tip lift permit conectarea conductoarelor rigide de 1 pana la 6 mm2 sau a conductoarelor cablate de 1,5 pana la 6 mm2; pentru doua conductoare, capacitatea este de pana la 2 x 4 mm2 pentru conductori rigizi. Cuplul de strangere recomandat pentru borne este de 1,5 pana la 1,7 Nm. Pentru extinderea functiilor de comanda pot fi adaugate blocuri auxiliare frontale sau laterale si relee termice de suprasarcina compatibile.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou, dulap electric sau alta incinta care asigura protectia impotriva atingerii partilor sub tensiune si a influentelor de mediu. Temperatura ambianta de functionare este intre -20 si +60 grade C, iar clasa de poluare admisa este 3. Dimensionarea protectiei la scurtcircuit, selectarea releului termic si executarea conexiunilor trebuie realizate de personal calificat, cu alimentarea complet deconectata inainte de montaj sau interventii.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor electrice trifazate si a altor sarcini de putere in tablouri de automatizare, instalatii industriale, pompe, ventilatoare, compresoare si echipamente similare.

Ce putere de motor poate comanda?

In categoria de utilizare AC-3, la 380/400 V AC, poate comanda motoare cu putere de pana la 5,5 kW.

Ce contacte auxiliare sunt incluse?

Dispune de un contact auxiliar normal deschis si un contact auxiliar normal inchis, utile pentru semnalizare, autoretinere si interblocari in circuitul de comanda.

Cum se monteaza contactorul?

Se poate fixa pe sina DIN de 35 mm sau direct pe panou. Instalarea trebuie efectuata cu alimentarea deconectata si cu respectarea schemei electrice a aplicatiei.

Este necesara protectie suplimentara pentru motor?

Da. Pentru protectia la suprasarcina a motorului se selecteaza un releu termic compatibil, iar protectia la scurtcircuit se dimensioneaza separat in functie de instalatie si de cerintele proiectului.
