Descriere

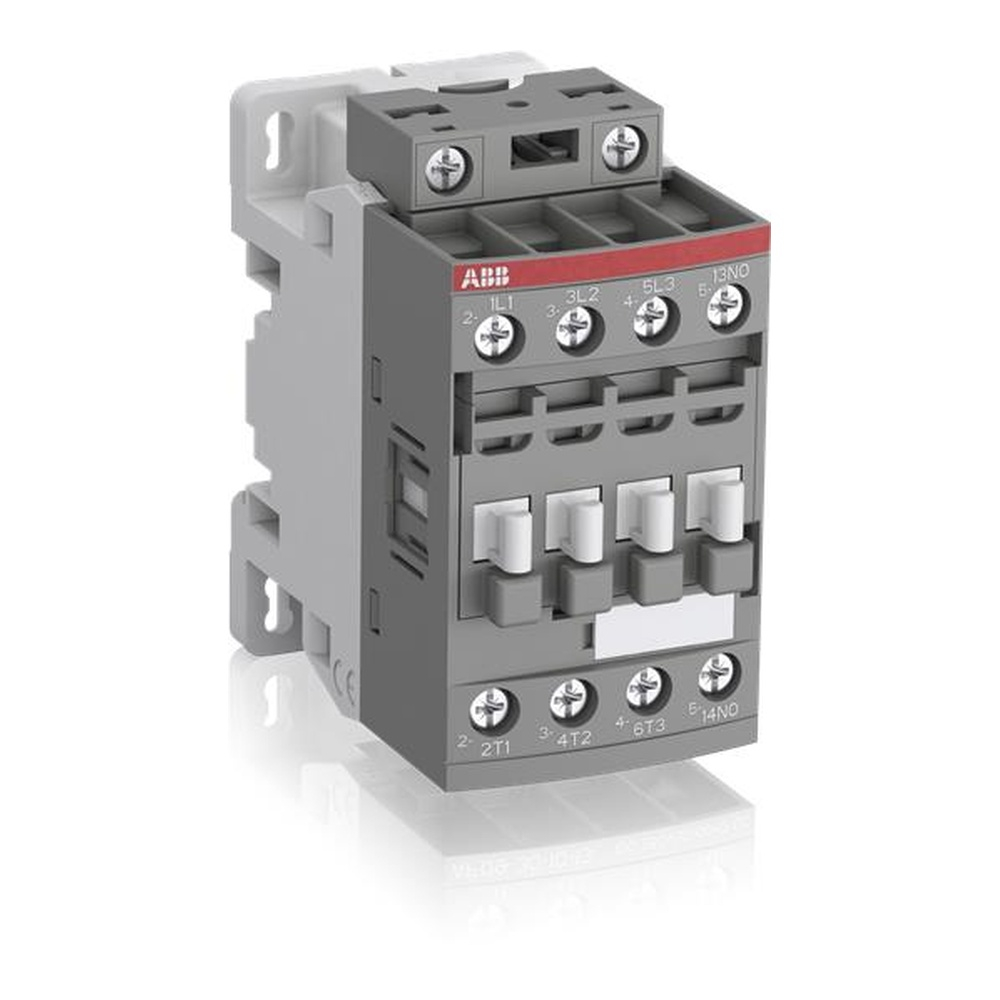

Contactorul industrial tripolar este destinat comenzii de la distanta a circuitelor de putere de pana la 690V AC si 220V DC. Este potrivit in special pentru comanda motoarelor trifazate, precum si a sarcinilor neinductive sau slab inductive, in tablouri electrice, automatizari si aplicatii de control industrial. Constructia cu 3 contacte principale normal deschise si un contact auxiliar NO integrat permite realizarea circuitelor de forta si semnalizare intr-un ansamblu compact.

Pentru utilizare in categoria AC-3, curentul nominal de functionare este de 12A la 220-240V, 380-415V si 440V, la temperatura ambianta de 60 grade C. Puterea nominala pentru motoare este de 5,5 kW la 400V AC-3, respectiv 7,5 kW la 500V si 690V AC-3. In categoria AC-1, curentul nominal este de 28A la 690V si 40 sau 60 grade C. Circuitul principal si circuitul auxiliar au tensiune nominala de functionare de 690V, iar bobina electronica accepta 24-60V AC la 50/60Hz sau 20-60V DC. Protectia la supratensiuni este integrata, fara necesitatea unui supresor extern suplimentar pentru bobina.

Conectarea se realizeaza prin borne cu surub. Circuitul principal accepta conductori rigizi de 1 pana la 6 mm2 si conductori flexibili cu ferula de 0,75 pana la 6 mm2, iar circuitele de comanda si auxiliare accepta conductori rigizi de 1 pana la 2,5 mm2 sau flexibili cu ferula de 0,75 pana la 2,5 mm2. Lungimea recomandata pentru dezizolarea conductoarelor este de 10 mm. Dimensiunile produsului sunt 45 x 86 x 77 mm, iar greutatea neta este de aproximativ 0,27 kg.

Produsul respecta standardele IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14 si este conform cu cerintele RoHS. Gradul de protectie pentru bornele principale, bornele bobinei si bornele auxiliare este IP20, astfel ca instalarea trebuie efectuata in interiorul unui tablou sau al unei carcase adecvate, de catre personal calificat si cu alimentarea complet intrerupta. Temperatura de utilizare poate ajunge pana la 70 grade C fara releu termic, respectiv pana la 60 grade C atunci cand este asociat cu un releu termic. Acest tip de contactor nu este destinat comenzii directe din iesirea unui PLC.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este destinat comenzii motoarelor trifazate, circuitelor de putere si sarcinilor neinductive sau slab inductive, in tablouri electrice si instalatii de automatizare.

Ce tensiune de comanda necesita bobina?

Bobina functioneaza la 24-60V AC, 50/60Hz, sau la 20-60V DC. Plaja larga de tensiune permite integrarea in mai multe tipuri de circuite de comanda.

Ce putere de motor poate comanda la 400V?

In categoria de utilizare AC-3, poate comanda motoare trifazate de pana la 5,5 kW la 400V, cu un curent nominal de functionare de 12A la 60 grade C.

Are contact auxiliar inclus?

Da, produsul are un contact auxiliar normal deschis, util pentru semnalizare, autoretinere sau interblocari in circuitul de comanda.

Poate fi comandat direct de la iesirea unui PLC?

Nu este destinat comenzii directe dintr-o iesire PLC. Pentru interfatare se va utiliza o solutie de comanda adecvata, proiectata pentru caracteristicile iesirii PLC si ale bobinei.
