Descriere

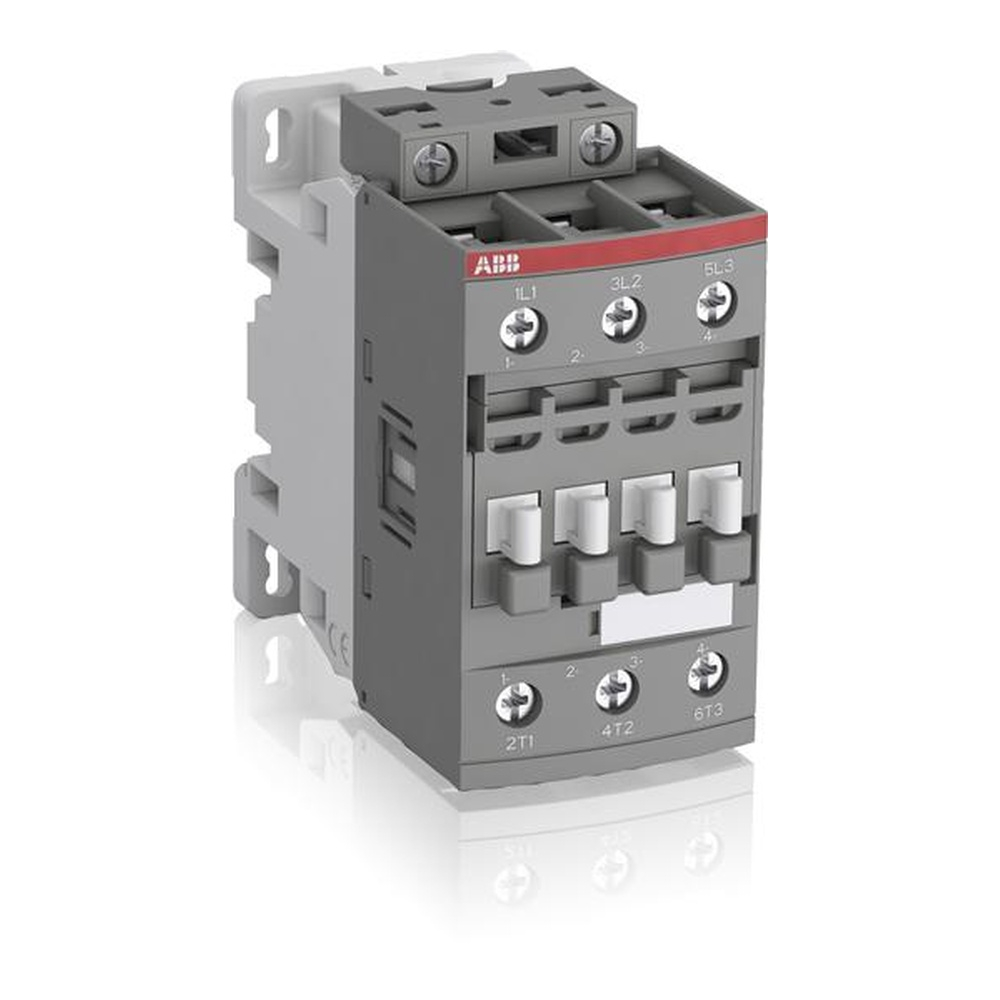

Contactorul industrial tripolar este destinat comenzii circuitelor de putere de pana la 690 V AC si 220 V DC. Este o solutie potrivita pentru pornirea si oprirea motoarelor trifazate, precum si pentru comanda sarcinilor neinductive sau slab inductive din tablouri electrice, instalatii de automatizare si echipamente industriale. Constructia de tip bloc are 3 contacte principale normal deschise, fara contacte auxiliare integrate, iar blocuri auxiliare compatibile pot fi adaugate frontal sau lateral.

Circuitul principal are tensiunea nominala de utilizare de 690 V si frecventa de 50/60 Hz. Curentul termic conventional in aer liber este de 50 A la 40 grade C. In categoria AC-3, curentul nominal de utilizare este de 33 A la 220-240 V, 32 A la 380/400/415/440 V, 28 A la 500 V si 21 A la 690 V, toate valorile fiind indicate la 60 grade C. Puterea nominala AC-3 este de 9 kW la 220-240 V, 15 kW la 380/400/415 V si 18,5 kW la 440/500/690 V. Tensiunea nominala de izolatie este de 690 V, iar tensiunea nominala de tinere la impuls este de 6 kV.

Bobina cu interfata electronica accepta alimentare de comanda intre 100 si 250 V AC la 50 sau 60 Hz, precum si intre 100 si 250 V DC. Protectia la supratensiuni este incorporata in bobina, fara a necesita un dispozitiv suplimentar de suprimare. Conectarea se realizeaza prin borne cu surub: circuitul principal accepta conductoare rigide de 2,5-10 mm2 sau conductoare flexibile cu ferula de 1,5-10 mm2, iar circuitul de comanda accepta conductoare rigide de 1-2,5 mm2 sau flexibile cu ferula de 0,75-2,5 mm2. Dimensiunile produsului sunt 45 mm latime, 86 mm adancime si 86 mm inaltime.

Bornele circuitului principal si ale bobinei au grad de protectie IP20, astfel ca aparatul trebuie montat intr-un tablou sau intr-o carcasa care asigura protectia necesara la atingere si mediul de utilizare. Temperatura ambianta admisa este intre -40 si +70 grade C fara releu termic montat, respectiv intre -25 si +60 grade C atunci cand este echipat cu releu termic. Se utilizeaza la altitudini de pana la 3000 m si este proiectat conform IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 No. 14. Instalarea, dimensionarea protectiilor si conectarea trebuie realizate de personal calificat, cu alimentarea complet deconectata.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este destinat comenzii circuitelor de putere, in special motoarelor trifazate, dar si sarcinilor neinductive sau slab inductive. Poate fi utilizat in tablouri electrice, automatizari si aplicatii industriale.

Ce tensiune de comanda necesita bobina?

Bobina electronica functioneaza intre 100 si 250 V AC la 50/60 Hz sau intre 100 si 250 V DC. Protectia la supratensiuni este integrata in bobina.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3, puterea nominala este de 15 kW la 380/400 V, cu un curent nominal de utilizare de 32 A la 400 V si 60 grade C.

Are contacte auxiliare incluse?

Nu, produsul are 3 contacte principale normal deschise si nu are contacte auxiliare integrate. Pentru functii suplimentare pot fi adaugate blocuri auxiliare compatibile, montate frontal sau lateral.

Este necesara montarea intr-o carcasa sau intr-un tablou?

Da. Bornele au grad de protectie IP20, de aceea contactorul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, de catre personal calificat.
