Descriere

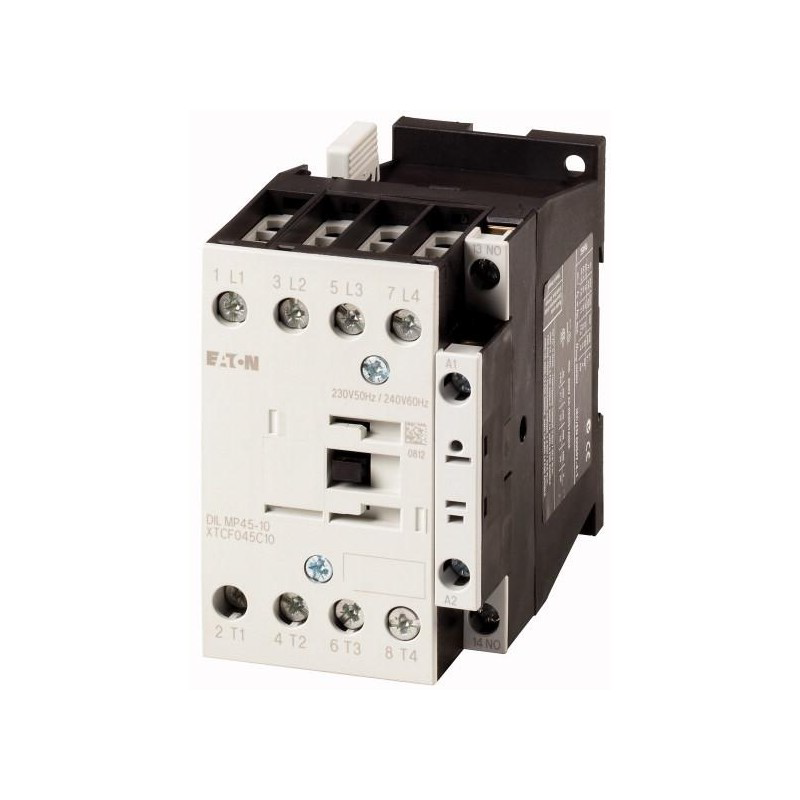

Acest contactor industrial cu 4 poli este destinat comenzii consumatorilor electrici cu patru poli din tablouri de distributie, automatizari si instalatii de control. Este adecvat atat pentru sarcini neinductive sau slab inductive in categoria de utilizare AC-1, cat si pentru comanda motoarelor asincrone normale in categoria AC-3, in limitele valorilor nominale specifice aplicatiei. Dispune de un contact auxiliar normal deschis pentru semnalizare sau interblocare in circuitul de comanda.

In categoria AC-1, curentul operational nominal este de 32 A la 380-415 V AC. Pentru sarcini de motor in AC-3, curentul operational nominal este de 18 A la 220-500 V AC si 12 A la 660-690 V AC. Puterea operationala AC-3 este de 7,5 kW la 380-400 V, 10 kW la 415 V, 12 kW la 500 V si 11 kW la 690 V. Bobina de comanda functioneaza la 230 V AC, 50 Hz, respectiv 240 V AC, 60 Hz. Tensiunea operationala maxima este 690 V AC, tensiunea de izolatie este 690 V, iar tensiunea nominala de impuls suportata este 8 kV.

Conectarea se realizeaza prin borne cu surub. Circuitele principale accepta conductori rigizi de pana la 16 mm2 sau doi conductori rigizi de pana la 10 mm2, iar circuitele de comanda accepta conductori rigizi intre 0,75 si 4 mm2. Pentru conductori flexibili cu ferula, sectiunea admisa este de pana la 16 mm2 pe circuitul principal. Lungimea recomandata de dezizolare este de 10 mm, iar cuplul de strangere este de 3 Nm pentru bornele de forta si 1,2 Nm pentru bornele circuitului de comanda. Dimensiunile aparatului sunt 58 x 85 x 97 mm, pentru integrare eficienta in tablouri.

Produsul are grad de protectie IP00 si trebuie montat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active. Este prevazut pentru utilizare la temperaturi ambientale intre -25 grade C si +60 grade C, cu temperatura maxima de +40 grade C in incinta. Respectati marcajele bornelor, sectiunile de cablu si protectia la scurtcircuit dimensionata pentru aplicatie. Instalarea, verificarea si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este potrivit pentru comanda consumatorilor electrici cu patru poli, in tablouri de automatizare si distributie. Poate fi utilizat pentru sarcini rezistive sau slab inductive in AC-1 si pentru motoare asincrone normale in AC-3, cu respectarea valorilor nominale.

Care este curentul nominal al contactorului?

Curentul operational nominal este de 32 A in categoria AC-1 la 380-415 V AC. In categoria AC-3, pentru comanda motoarelor, curentul operational nominal este de 18 A pana la 500 V AC.

Ce tensiune necesita bobina de comanda?

Bobina este alimentata la 230 V AC, 50 Hz. La 60 Hz, tensiunea nominala de comanda este 240 V AC.

Ce putere de motor poate comanda la 400 V?

In categoria AC-3, puterea operationala nominala este de 7,5 kW la 380-400 V AC.

Cum se realizeaza conectarea conductoarelor?

Conectarea se face prin borne cu surub. Pentru bornele principale se aplica un cuplu de strangere de 3 Nm, iar pentru bornele circuitului de comanda un cuplu de 1,2 Nm.
