Descriere

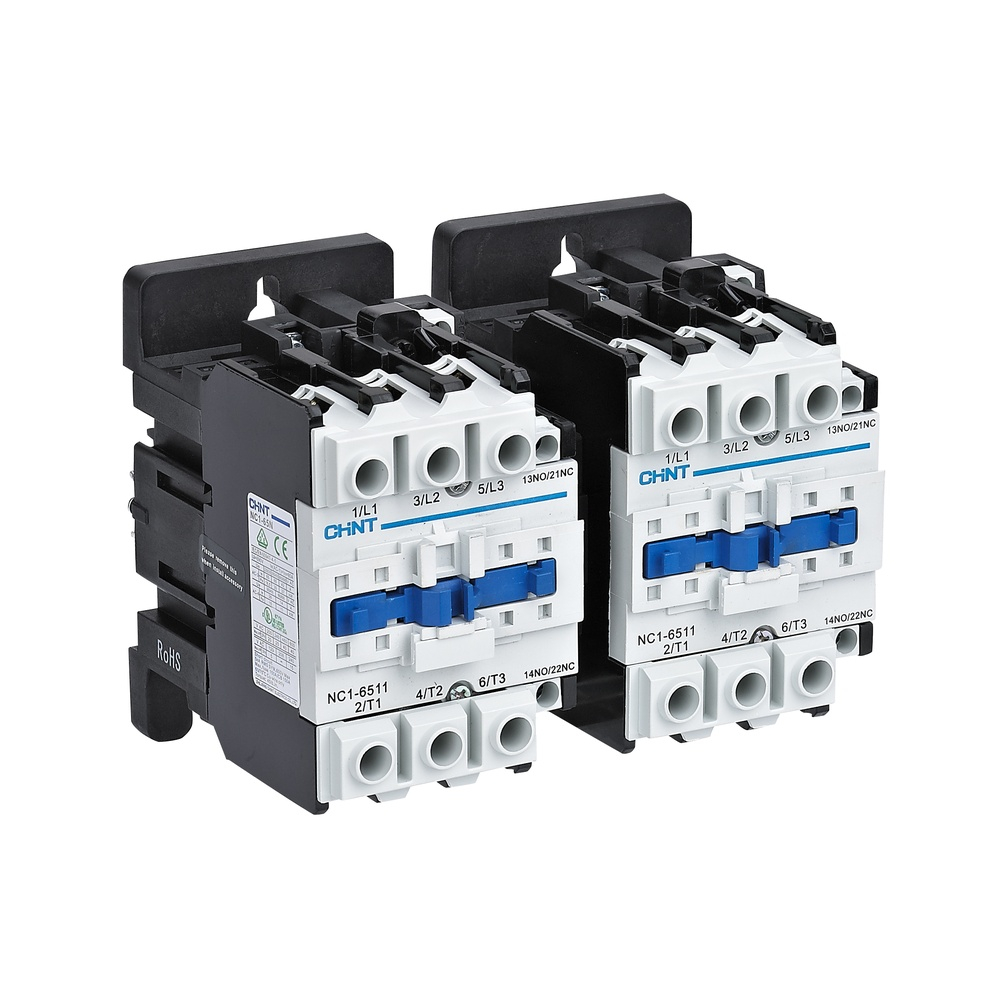

Contactorul industrial tripolar este destinat conectarii si deconectarii frecvente, de la distanta, a circuitelor de curent alternativ din tablouri electrice, automatizari si instalatii de distributie. Este o alegere potrivita pentru comanda motoarelor trifazate, ventilatoarelor, pompelor, echipamentelor HVAC, iluminatului sau altor consumatori de putere, atunci cand circuitul de comanda utilizeaza tensiunea de 230 V AC.

Echipamentul are 3 contacte principale normal deschise si contacte auxiliare incorporate in configuratie 1NO plus 1NC. Curentul operational nominal este de 65 A in categoria de utilizare AC 3 la 400 V, iar curentul conventional termic este de 80 A in AC 1. Pentru regim AC 4 la 400 V, curentul nominal este de 28 A. Tensiunea nominala de utilizare si tensiunea de izolatie sunt de pana la 690 V AC, iar tensiunea nominala de tinere la impuls este de 6 kV. In AC 3, poate controla motoare trifazate cu puteri de pana la 18,5 kW la 230 V, 30 kW la 400 V si 37 kW la 690 V.

Bobina de comanda este alimentata la 230 V AC, iar contactorul se integreaza in circuite de automatizare cu butoane, relee, temporizatoare, PLC sau alte dispozitive de comanda. Conexiunile principale se realizeaza cu conductori de cupru si borne cu surub M8; pentru o conexiune se admit conductori flexibili cu sau fara ferula, respectiv conductori rigizi, cu sectiuni de 6 pana la 25 mm2. Cuplul de strangere indicat pentru bornele principale este de 6 Nm. Pentru protectia la suprasarcina a motorului, se poate asocia cu un releu termic compatibil, selectat dupa curentul nominal al consumatorului.

Produsul este realizat conform IEC EN 60947 4 1 si este destinat utilizarii la altitudini de pana la 2000 m, in intervalul de temperatura ambientala de la minus 5 grade C la plus 40 grade C. Temperatura medie pe 24 de ore nu trebuie sa depaseasca plus 35 grade C. Umiditatea relativa nu trebuie sa depaseasca 50 procente la plus 40 grade C, iar in zone cu variatii de temperatura trebuie prevenita condensarea. Instalarea, dimensionarea protectiilor si verificarea lipsei tensiunii trebuie realizate de personal calificat, cu respectarea schemei electrice si a normelor aplicabile.

Intrebari frecvente

Pentru ce aplicatii se utilizeaza acest contactor industrial?

Este utilizat pentru comanda la distanta a motoarelor trifazate, pompelor, ventilatoarelor, sistemelor HVAC, instalatiilor de iluminat si altor consumatori de curent alternativ din tablouri electrice si automatizari.

Ce configuratie de contacte are?

Are 3 contacte principale normal deschise pentru circuitul de putere si doua contacte auxiliare integrate, unul normal deschis si unul normal inchis.

Care este curentul nominal al contactorului?

Curentul operational nominal este de 65 A in categoria AC 3 la 400 V. Curentul conventional termic in categoria AC 1 este de 80 A.

La ce tensiune se alimenteaza bobina de comanda?

Bobina de comanda este destinata alimentarii la 230 V AC.

Poate fi folosit pentru protectia motorului la suprasarcina?

Contactorul realizeaza comanda si manevra circuitului. Pentru protectia motorului la suprasarcina trebuie utilizat un releu termic compatibil, ales in functie de curentul nominal al motorului.
