Descriere

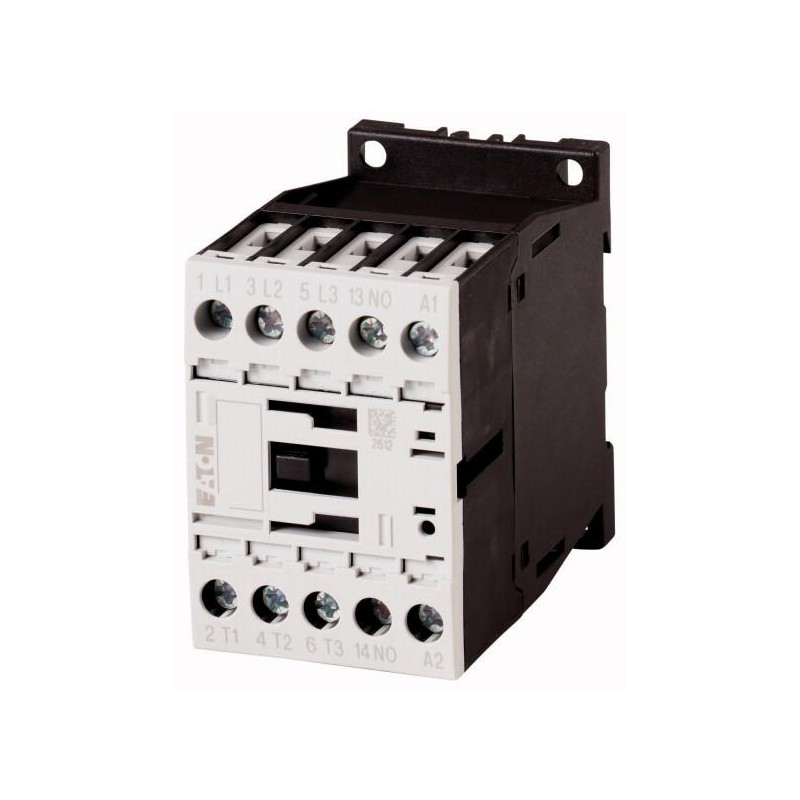

Acest contactor industrial este destinat comenzii si conectarii sarcinilor trifazate in aplicatii de automatizare, tablouri electrice si porniri directe de motoare. Constructia cu 3 poli principali normal deschisi permite utilizarea pentru circuite de forta, iar contactul auxiliar normal deschis integrat poate fi folosit pentru autoretinere, semnalizare de stare sau interblocari in circuitul de comanda.

Bobina de actionare functioneaza la 24 V AC, 50 Hz. Contactorul are 3 contacte principale NO si 1 contact auxiliar NO. Curentul nominal de utilizare in categoria AC-3 la 380-400 V este de 7 A, corespunzator unei puteri maxime de 3 kW pentru motoare trifazate la 400 V. Pentru categoria AC-1, curentul conventional termic este de 22 A la 400 V, iar pentru AC-4 este indicata o capacitate de 5 A si 2,2 kW la 400 V. Tensiunea nominala de utilizare poate ajunge la 690 V AC.

Conectarea circuitelor principale si a circuitului de comanda se realizeaza prin borne cu surub. Dimensiunile aparatului sunt de aproximativ 75 x 45 x 68 mm, fiind potrivit pentru integrarea compacta in tablouri de distributie si automatizare. Pentru configuratii extinse, contactorul poate fi utilizat impreuna cu contacte auxiliare compatibile, in functie de cerintele schemei electrice.

Montajul, cablarea si alegerea protectiilor trebuie realizate de personal calificat, cu alimentarea complet intrerupta. Se vor respecta tensiunea si frecventa nominala ale bobinei, categoria de utilizare a sarcinii, sectiunea conductoarelor, cuplul de strangere al bornelor si cerintele de protectie ale tabloului. Produsul are grad de protectie IP20 si necesita instalare intr-o carcasa sau tabloul electric adecvat, pentru protectie impotriva atingerii accidentale si a influentelor de mediu.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit acest contactor?

Este potrivit pentru comanda motoarelor trifazate, circuite de forta, automatizari industriale, tablouri electrice si aplicatii de pornire directa a motoarelor.

Ce tensiune necesita bobina de comanda?

Bobina este proiectata pentru alimentare la 24 V AC, cu frecventa de 50 Hz.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3, poate comanda motoare trifazate de pana la 3 kW la 380-400 V.

Cate contacte are contactorul?

Are 3 contacte principale normal deschise pentru circuitul de putere si 1 contact auxiliar normal deschis pentru circuitul de comanda sau semnalizare.

Cum se realizeaza conectarea?

Conectarea se face prin borne cu surub. Instalarea trebuie efectuata in tablou electric de catre personal calificat, cu respectarea protectiilor si parametrilor circuitului.
