Descriere

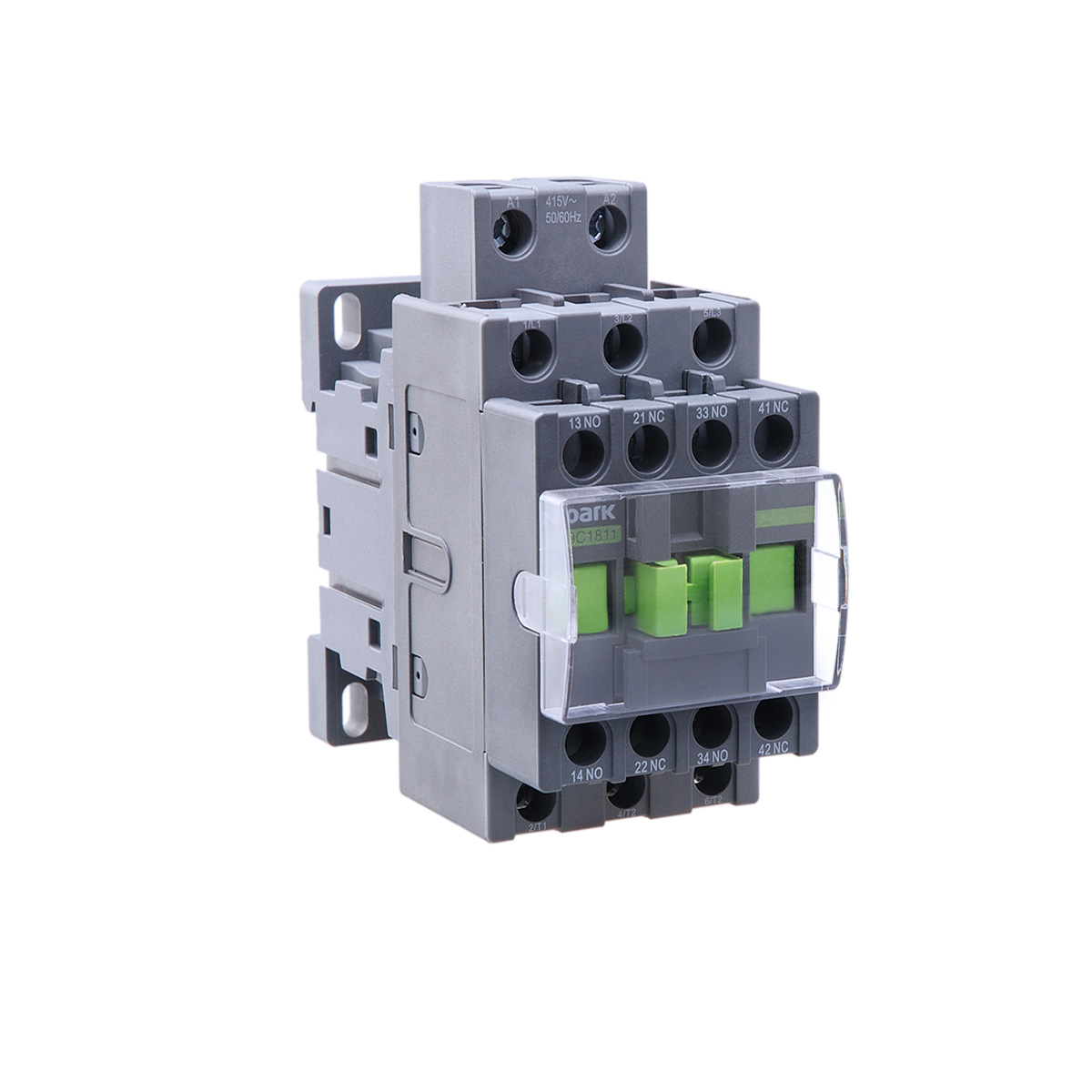

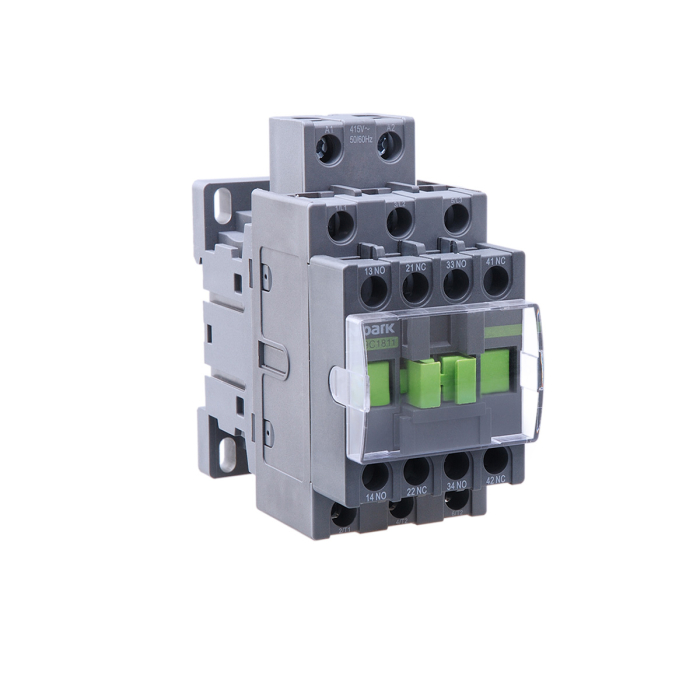

Acest contactor industrial tripolar este destinat comenzii de la distanta a motoarelor electrice si a altor consumatori in instalatii de automatizare, tablouri electrice si aplicatii industriale. Configuratia cu trei poli principali normal deschisi permite comutarea circuitelor trifazate, iar contactele auxiliare integrate pot fi utilizate pentru semnalizare, autoretinere sau interblocari in schema de comanda.

Bobina de comanda functioneaza la 24 V AC, 50 Hz. Aparatul are curent nominal de utilizare de 25 A in categoria AC 1 la 400 V, respectiv 9 A in categoria AC 3 la 400 V, corespunzator unei puteri nominale de 4 kW. Pentru categoria AC 4, curentul nominal de utilizare este de 9 A, iar puterea nominala este de 4 kW. Contactele principale sunt 3 normal deschise, fara contacte principale normal inchise, iar blocul auxiliar integrat include 1 contact normal deschis si 1 contact normal inchis. Pierderea de putere declarata este de 0,2 W.

Montajul se poate realiza pe sina DIN de 35 mm sau direct pe panou. Dimensiunile aparatului sunt de aproximativ 45 mm latime, 89 mm inaltime inclusiv clema pentru sina si 94 mm adancime, fara contact auxiliar frontal suplimentar. Conectarea circuitului principal se face prin cleme de cablu. Bornele accepta conductori flexibili de 1,5 pana la 6 mm2, iar pentru conductori rigizi pot fi utilizati 1 conductor de 1 pana la 6 mm2 sau 2 conductori de 1 pana la 4 mm2; cuplul de strangere indicat pentru borne este de 1,5 pana la 1,7 Nm.

Aparatul are grad de protectie IP20 si este proiectat pentru utilizare in interiorul tablourilor sau carcaselor cu protectie adecvata. Temperatura ambianta de functionare este intre minus 20 si plus 60 grade C, iar gradul de poluare admis este 3. Dimensionarea protectiilor, alegerea releului termic compatibil si executarea conexiunilor trebuie realizate de personal calificat, cu alimentarea oprita si cu respectarea schemei electrice a instalatiei.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda motoarelor trifazate si a altor sarcini din tablouri electrice, panouri de automatizare, instalatii de ventilatie, pompe, utilaje si echipamente industriale.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este proiectata pentru alimentare la 24 V AC, 50 Hz. Nu trebuie conectata direct la o sursa de tensiune diferita fara verificarea compatibilitatii circuitului de comanda.

Ce contacte auxiliare sunt disponibile?

Aparatul are integrate un contact auxiliar normal deschis si un contact auxiliar normal inchis. Acestea pot fi folosite pentru autoretinere, semnalizare de stare sau interblocari electrice.

Cum se monteaza contactorul?

Se poate fixa pe sina DIN de 35 mm sau pe panou. Conectarea se realizeaza prin cleme de cablu, iar instalarea trebuie efectuata cu alimentarea deconectata de catre personal calificat.

Poate fi utilizat pentru un motor de 4 kW?

Da, la 400 V in categoria de utilizare AC 3, puterea nominala declarata este de 4 kW. Alegerea finala trebuie corelata cu tensiunea motorului, curentul nominal, regimul de pornire si protectia la suprasarcina.
