Descriere

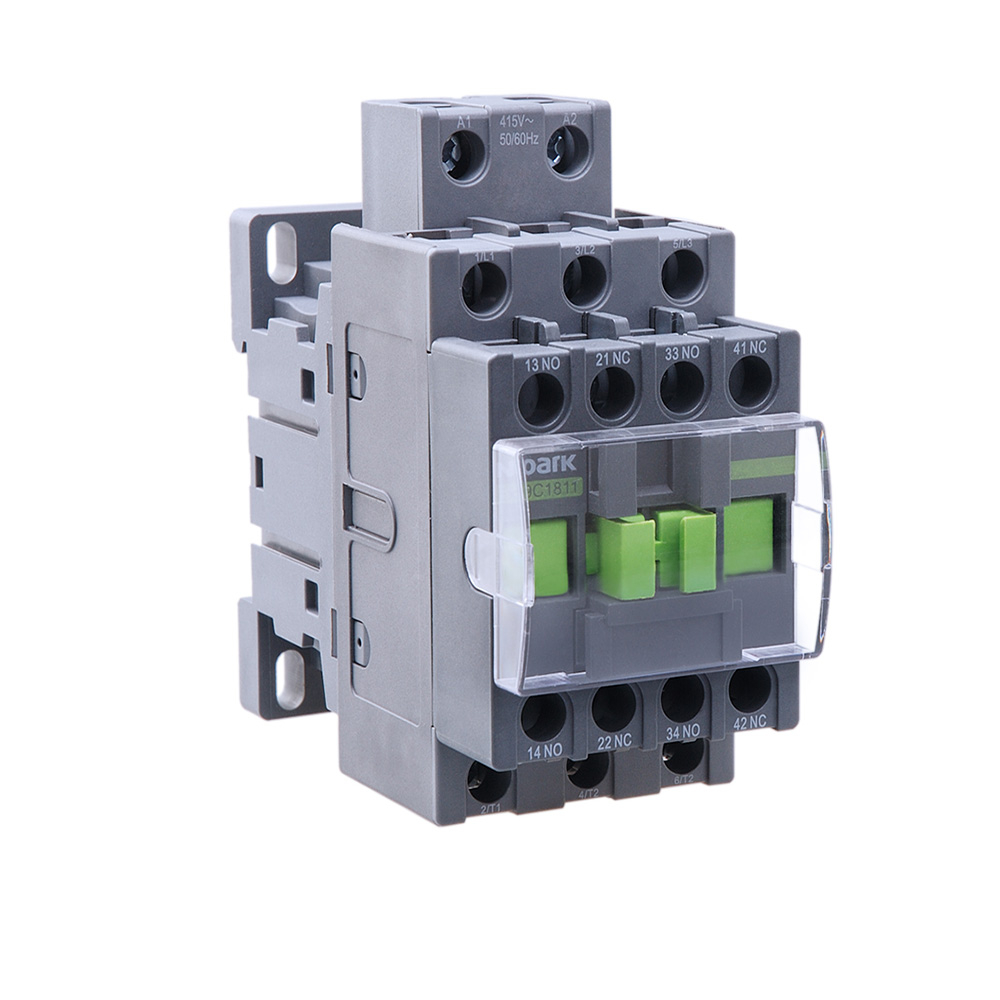

Acest contactor industrial tripolar este destinat comenzii de la distanta a circuitelor de putere, inclusiv a motoarelor electrice trifazate, in aplicatii de automatizare pentru tablouri electrice, instalatii comerciale si procese industriale. Face parte din gama cu carcasa mecanica de marime 18, conceputa pentru aplicatii uzuale si solicitante, inclusiv in industrie.

Contactorul are 3 contacte principale normal deschise si functioneaza cu bobina de comanda in curent alternativ la 400 V AC. Curentul nominal de utilizare este de 12 A in categoriile AC-3 si AC-4, la 400 V, iar puterea nominala de utilizare este de 5,5 kW in AC-3 si AC-4 la 400 V. In regim AC-1, curentul nominal de utilizare la 400 V este de 25 A. Echiparea include un contact auxiliar normal deschis si un contact auxiliar normal inchis. Dimensiunile declarate sunt 45 mm latime, 89 mm inaltime si 94 mm adancime.

Conectarea circuitului principal se realizeaza prin borne cu clema pentru cablu. Montajul se poate face pe sina DIN de 35 mm sau direct pe panou, in functie de configuratia tabloului. Pentru extinderea functiilor de semnalizare si interblocare pot fi utilizate contacte auxiliare frontale din gama AX42 sau contacte auxiliare laterale AX43. Contactorul poate fi asociat cu relee termice de suprasarcina Ex9R38 pentru protectia motoarelor.

Instalarea, cablarea si verificarea aparatului trebuie realizate numai de personal calificat, cu alimentarea complet intrerupta. Bobina trebuie alimentata exclusiv la tensiunea de comanda nominala de 400 V AC, iar alegerea protectiilor si a releului termic se face conform sarcinii comandate, curentului motorului si schemei electrice a instalatiei. Respectati cuplurile de strangere, sectiunile de conductor si distantele de siguranta prevazute in documentatia tehnica aplicabila.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit acest contactor?

Este potrivit pentru comanda de motoare trifazate si a altor circuite de putere in tablouri electrice, automatizari, instalatii comerciale si aplicatii industriale.

Ce tensiune este necesara pentru bobina de comanda?

Bobina de comanda functioneaza la 400 V AC.

Ce contacte auxiliare sunt incluse?

Contactorul are un contact auxiliar normal deschis, 1NO, si un contact auxiliar normal inchis, 1NC.

Se poate monta pe sina DIN?

Da. Poate fi montat pe sina DIN de 35 mm sau direct pe panou, in functie de constructia tabloului electric.

Poate comanda un motor de 5,5 kW la 400 V?

Da. Puterea nominala de utilizare indicata pentru categoria AC-3 la 400 V este de 5,5 kW. Protectia motorului trebuie dimensionata corect pentru aplicatia concreta.
