Descriere

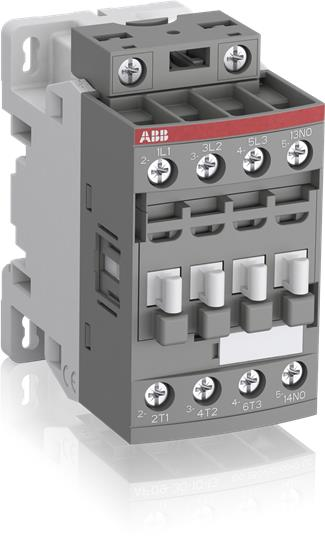

Acest contactor industrial tripolar este destinat comenzii la distanta a circuitelor de putere din tablouri electrice, automatizari si instalatii de actionare. Este adecvat in special pentru comanda motoarelor trifazate, precum si pentru sarcini neinductive sau usor inductive. Constructia compacta de tip bloc include trei contacte principale normal deschise si un contact auxiliar normal deschis integrat, util pentru semnalizare, autoretinere sau interblocari de comanda.

Circuitul principal are tensiune operationala nominala de pana la 690 V AC, iar produsul poate controla motoare de pana la 7,5 kW la 400 V AC in categoria de utilizare AC-3. Curentul operational nominal este de 18 A la 380-440 V AC in AC-3, respectiv 30 A in AC-1 la 690 V si temperatura ambianta de 40-60 grade C. Bobina cu interfata electronica accepta alimentare de comanda intre 100 si 250 V la 50/60 Hz sau in curent continuu. Protectia la supratensiuni este incorporata, fara necesitatea unui modul extern de protectie pentru bobina.

Conectarea se realizeaza prin borne cu surub. Circuitul principal accepta conductoare rigide de 1-6 mm2 sau conductoare flexibile cu ferula de 0,75-6 mm2, iar circuitele de comanda si auxiliare accepta conductoare rigide de 1-2,5 mm2 sau flexibile cu ferula de 0,75-2,5 mm2. Lungimea recomandata de dezizolare este de 10 mm. Dimensiunile compacte de 45 x 77 x 86 mm permit integrarea eficienta in tablouri, iar contactorul poate fi extins cu blocuri auxiliare si alte accesorii compatibile din aceeasi gama.

Produsul respecta standardele IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14. Gradul de protectie este IP20 la bornele principale, auxiliare si ale bobinei, astfel ca montajul trebuie realizat intr-un tablou sau intr-o carcasa care asigura protectia corespunzatoare impotriva atingerii si a factorilor de mediu. Instalarea, dimensionarea protectiilor si verificarea compatibilitatii cu sarcina trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor trifazate, circuitelor de putere si sarcinilor neinductive sau usor inductive din tablouri electrice si automatizari.

Ce tensiune de comanda accepta bobina?

Bobina electronica accepta tensiuni de comanda intre 100 si 250 V la 50/60 Hz, precum si intre 100 si 250 V DC.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3, poate comanda un motor cu puterea nominala de pana la 7,5 kW la 400 V AC.

Are contact auxiliar incorporat?

Da. Include un contact auxiliar normal deschis, care poate fi utilizat pentru autoretinere, semnalizare de stare sau interblocari.

Este necesar un modul separat de protectie pentru bobina?

Nu in mod normal, deoarece protectia la supratensiuni pentru bobina este incorporata. Instalatia trebuie totusi proiectata cu protectii adecvate pentru circuitul de putere si pentru sarcina comandata.
