Descriere

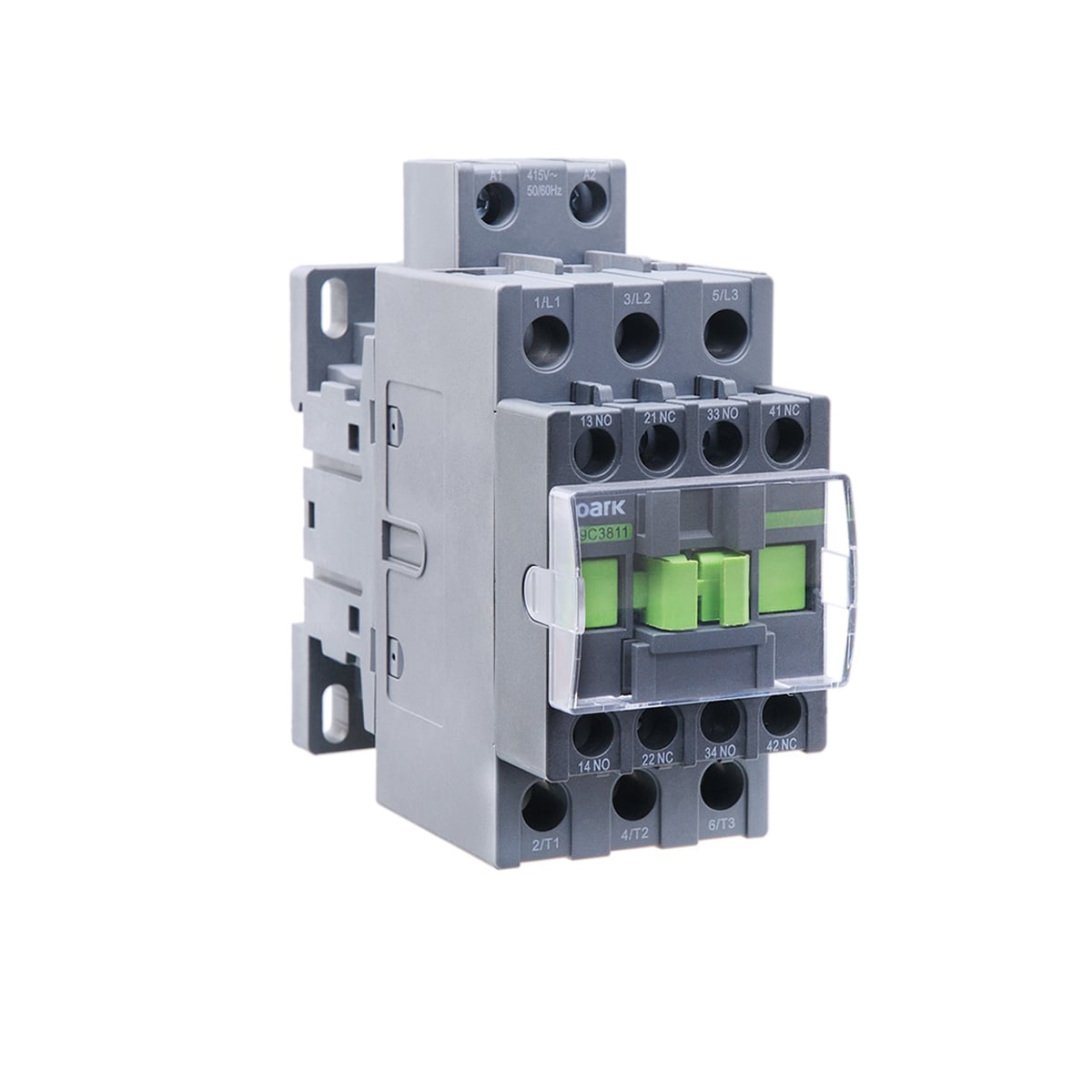

Acest contactor industrial tripolar este conceput pentru comanda si comutarea sarcinilor in instalatii de automatizare, tablouri electrice si aplicatii industriale. Cele trei contacte principale normal deschise permit controlul circuitelor trifazate, inclusiv al motoarelor, iar contactele auxiliare integrate sunt utile pentru realizarea circuitelor de semnalizare, autoretinere sau interblocare.

Bobina de comanda functioneaza la 24 V AC, 50 Hz. La 400 V AC, aparatul are curent operational nominal de 40 A in categoria AC-1, respectiv 25 A in categoriile AC-3 si AC-4. Puterea operationala nominala este de 11 kW la 400 V in AC-3 si AC-4. Configuratia include 3 contacte principale normal deschise, fara contacte principale normal inchise, plus un contact auxiliar normal deschis si un contact auxiliar normal inchis. Pierderea de putere declarata este de 1,25 W.

Circuitul principal se conecteaza prin cleme pentru cablu, iar circuitul de comanda trebuie alimentat exclusiv cu tensiune alternativa de 24 V, conform parametrilor bobinei. Contactele auxiliare integrate pot fi utilizate pentru transmiterea starii de functionare catre relee, lampi de semnalizare, intrari de automatizare sau pentru realizarea logicilor de comanda. Aparatul nu este o versiune modulara.

Selectarea protectiilor, a sectiunii conductoarelor si a schemei de comanda trebuie facuta in functie de sarcina, categoria de utilizare si conditiile reale de exploatare. Montajul, cablarea si verificarea instalatiei trebuie realizate numai de personal calificat, cu alimentarea intrerupta. Respecta valorile nominale AC-1, AC-3 si AC-4 si nu alimenta bobina cu tensiune DC.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit acest contactor?

Este potrivit pentru comanda sarcinilor AC in tablouri electrice si instalatii de automatizare, inclusiv pentru motoare trifazate de pana la 11 kW la 400 V in categoria AC-3.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este prevazuta pentru alimentare la 24 V AC, 50 Hz. Nu este destinata alimentarii in curent continuu.

Ce contacte auxiliare sunt incluse?

Aparatul include un contact auxiliar normal deschis si un contact auxiliar normal inchis, utilizabile pentru semnalizare, autoretinere sau interblocare.

Cum se conecteaza circuitul principal?

Circuitul principal se conecteaza prin cleme pentru cablu. Cablarea trebuie realizata conform schemei instalatiei si de catre personal calificat.

Care este diferenta intre valorile AC-1 si AC-3?

La 400 V, curentul operational nominal este de 40 A in AC-1 si de 25 A in AC-3. Categoria AC-3 este utilizata in mod uzual pentru pornirea si oprirea motoarelor cu rotor in colivie.
