Descriere

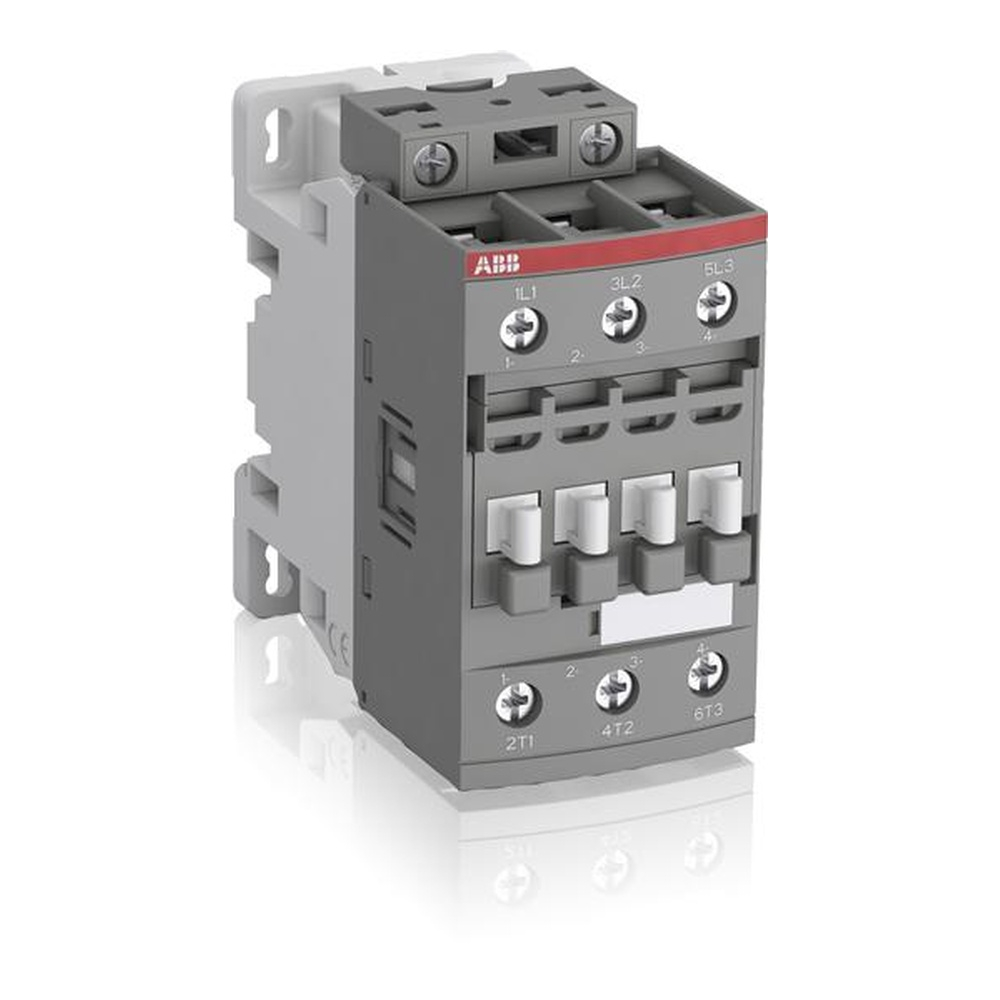

Acest contactor industrial tripolar este destinat comenzii circuitelor de putere in tablouri electrice, automatizari si aplicatii de control al motoarelor. Este potrivit pentru actionarea motoarelor trifazate, precum si pentru sarcini neinductive sau usor inductive, oferind trei contacte principale normal deschise pentru conectarea circuitului de sarcina.

Circuitul principal are tensiunea operationala nominala de pana la 690 V AC, iar contactorul poate fi utilizat si in circuite de pana la 220 V DC. Curentul operational nominal este de 26A in categoria AC-3 la 400 V, cu o putere nominala de 11 kW la 400 V AC-3. Pentru sarcini AC-1, curentul operational nominal ajunge la 45A, iar curentul termic conventional in aer liber este de 50A. Functioneaza la frecventa de 50/60 Hz si respecta standardele IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14.

Bobina electronica de comanda accepta alimentare intre 24 si 60 V AC la 50/60 Hz sau intre 20 si 60 V DC. Constructia cu bobina cu domeniu larg de tensiune simplifica alegerea echipamentului in panouri cu tensiuni de comanda diferite. Protectia la supratensiune este integrata, fara necesitatea unui modul suplimentar de protectie pentru bobina. Echipamentul are dimensiuni compacte de 45 mm latime, 86 mm inaltime si 86 mm adancime, cu conexiuni cu surub pentru circuitul principal si de comanda.

Montajul se realizeaza in interiorul unui tablou electric, pe sina DIN sau prin fixare cu suruburi pe panou, in functie de configuratia instalatiei. Alimentarea, dimensionarea conductoarelor, protectiile la scurtcircuit si reglajul releului termic asociat trebuie stabilite de personal calificat, conform caracteristicilor motorului si normelor aplicabile. Nu se recomanda comanda directa de la o iesire PLC de 24 V DC pentru aceasta varianta de bobina; se utilizeaza o interfata de comanda adecvata.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este potrivit pentru comanda motoarelor trifazate, pompelor, ventilatoarelor, compresoarelor si a sarcinilor neinductive sau usor inductive din tablouri electrice si sisteme de automatizare.

Care este curentul nominal al contactorului?

Curentul operational nominal este de 26A in categoria de utilizare AC-3 la 400 V. In AC-1, curentul operational nominal este de 45A.

Ce putere de motor poate comanda?

Poate comanda un motor cu puterea nominala de pana la 11 kW la 400 V, in categoria de utilizare AC-3.

Ce tensiune necesita bobina de comanda?

Bobina electronica accepta tensiuni de comanda intre 24 si 60 V AC la 50/60 Hz sau intre 20 si 60 V DC.

Poate fi comandat direct dintr-o iesire PLC de 24 V DC?

Nu este recomandata comanda directa de la o iesire PLC de 24 V DC pentru aceasta varianta. Se foloseste o interfata de comanda corespunzatoare, adaptata iesirii PLC si circuitului bobinei.
