Descriere

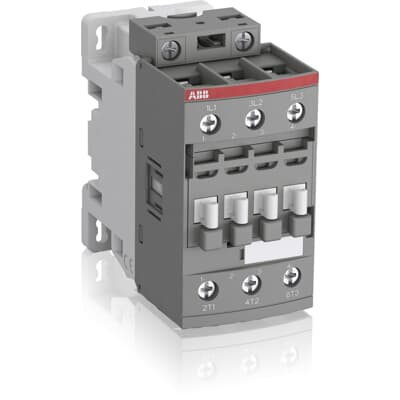

Acest contactor industrial trifazat este destinat comenzii circuitelor de putere si a motoarelor trifazate, precum si sarcinilor neinductive sau usor inductive. Configuratia include 3 contacte principale normal deschise, fara contacte auxiliare incorporate. Constructia modulara permite completarea instalatiei cu blocuri de contacte auxiliare montate frontal sau lateral si cu alte accesorii compatibile.

Pentru utilizarea in categoria AC-3 la 400 V, contactorul are un curent nominal de 26 A si poate comanda motoare cu puterea de pana la 11 kW. Curentul nominal in categoria AC-1 este de 45 A la 400 V. Circuitul principal este proiectat pentru tensiuni de pana la 690 V AC sau 220 V DC, iar circuitul de comanda accepta 250-500 V AC la 50/60 Hz sau 250-500 V DC. Dimensiunile nete sunt 45 x 86 x 86 mm, iar greutatea este de aproximativ 0,35 kg.

Conectarea circuitului principal si a circuitului de comanda se realizeaza prin borne cu surub. Bobina electronica cu domeniu larg de tensiune simplifica alegerea echipamentului pentru instalatii cu alimentare de comanda AC sau DC si poate gestiona variatii importante ale tensiunii de comanda. La proiectarea tabloului se va asigura spatiu pentru cablare, ventilatie si, daca este necesar, pentru montarea accesoriilor auxiliare.

Protectia la supratensiuni este integrata in bobina, astfel incat nu necesita un modul suplimentar de suppressie pentru bobina. Echipamentul este realizat in conformitate cu IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14. Montajul, alegerea protectiilor la scurtcircuit si suprasarcina, dimensionarea conductoarelor si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea complet deconectata.

Intrebari frecvente

Pentru ce putere de motor poate fi utilizat contactorul?

Este dimensionat pentru comanda motoarelor trifazate de pana la 11 kW la 400 V, in categoria de utilizare AC-3.

Ce tensiune este necesara pentru circuitul de comanda?

Bobina accepta alimentare intre 250 si 500 V AC la 50/60 Hz sau intre 250 si 500 V DC.

Are contacte auxiliare incorporate?

Nu, configuratia standard are 3 contacte principale normal deschise si nu include contacte auxiliare. Se pot adauga blocuri auxiliare compatibile, montate frontal sau lateral.

Este necesar un modul extern de protectie la supratensiuni pentru bobina?

Nu, protectia la supratensiuni pentru bobina este integrata. Protectiile necesare pentru circuitul de putere se aleg separat, conform aplicatiei si proiectului electric.

Care sunt dimensiunile produsului?

Dimensiunile nete sunt 45 mm latime, 86 mm adancime si 86 mm inaltime.
