Descriere

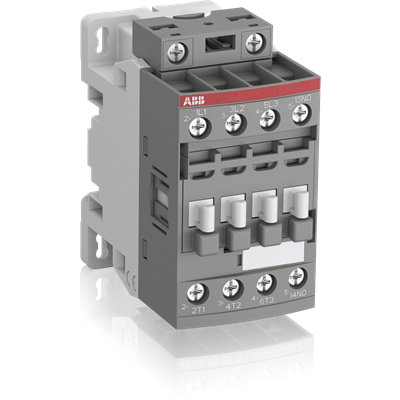

Acest contactor industrial tripolar este destinat comenzii la distanta a circuitelor de putere, in special pentru pornirea si oprirea motoarelor trifazate, dar si pentru sarcini neinductive sau usor inductive. Constructia de tip bloc include 3 contacte principale normal deschise si un contact auxiliar normal deschis integrat, util pentru autosustinere, semnalizare sau interblocari in tablouri electrice de automatizare si distributie.

Circuitul principal are tensiune operationala nominala de pana la 690 V AC, iar circuitul de comanda accepta 48-130 V AC la 50/60 Hz sau 48-130 V DC. In regim AC-3, curentul operational este de 18 A la 220-440 V, 15 A la 500 V si 10,5 A la 690 V. Puterea operationala AC-3 este de 4 kW la 230 V, 7,5 kW la 400 V si pana la 9 kW intre 415 si 690 V. Pentru sarcini AC-1, curentul operational este de 30 A la 690 V si temperatura ambianta de 40 sau 60 grade C. Contactul auxiliar are curent operational AC-15 de 6 A la 24-127 V, 4 A la 220-240 V si 3 A la 400-440 V.

Conectarea se realizeaza prin borne cu surub. Circuitul principal accepta conductori rigizi de 1 pana la 6 mm2 si conductori flexibili cu ferula de 0,75 pana la 6 mm2. Pentru circuitul de comanda si contactele auxiliare se pot utiliza conductori rigizi de 1 pana la 2,5 mm2 sau conductori flexibili cu ferula de 0,75 pana la 2,5 mm2. Lungimea recomandata de dezizolare este de 10 mm. Dimensiunile produsului sunt 77 x 45 x 86 mm, iar greutatea neta este de aproximativ 0,27 kg.

Bobina electronica cu plaja larga de tensiune este proiectata pentru a gestiona variatii ale tensiunii de comanda si include protectie la supratensiuni, fara necesitatea unui supresor suplimentar. Echipamentul respecta standardele IEC si EN 60947-1 si 60947-4-1, precum si UL 508 si CSA C22.2 Nr. 14; gradul de protectie al bornelor este IP20. Temperatura admisa in apropierea contactorului este intre -40 si +70 grade C fara releu termic, respectiv intre -25 si +60 grade C cu releu termic montat. Instalarea, dimensionarea protectiilor si verificarea compatibilitatii cu sarcina trebuie realizate de personal calificat, cu alimentarea complet intrerupta.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor trifazate, precum pompe, ventilatoare, compresoare si alte circuite de putere cu sarcini neinductive sau usor inductive. La 400 V, puterea operationala AC-3 este de 7,5 kW.

Ce tensiune trebuie folosita pentru bobina de comanda?

Bobina accepta alimentare intre 48 si 130 V AC la 50/60 Hz sau intre 48 si 130 V DC. Tensiunea de comanda trebuie aleasa si verificata in functie de circuitul de automatizare.

Cate contacte auxiliare sunt incluse?

Produsul are un contact auxiliar normal deschis, 1NO, integrat. Acesta poate fi folosit pentru semnalizare, autosustinere sau logica de interblocare.

Care sunt conexiunile admise pentru circuitul principal?

Bornele principale cu surub accepta conductori rigizi de 1 pana la 6 mm2 si conductori flexibili cu ferula de 0,75 pana la 6 mm2. Pentru siguranta, conductorii si protectiile trebuie dimensionate conform sarcinii si normativelor aplicabile.

Este necesar un modul separat de protectie la supratensiuni pentru bobina?

Bobina electronica include protectie la supratensiuni. Totusi, proiectarea completa a circuitului de comanda trebuie verificata de un electrician sau proiectant calificat, mai ales in instalatii cu cerinte speciale de compatibilitate electromagnetica.
