Descriere

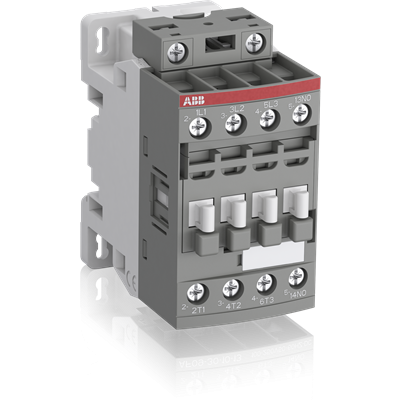

Contactorul tripolar este destinat manevrarii circuitelor de putere in aplicatii de automatizare industriala, tablouri electrice si comanda motoarelor trifazate. Constructia cu 3 contacte principale normal deschise permite conectarea sarcinilor trifazate, iar contactul auxiliar NO integrat poate fi utilizat pentru autoretinere, semnalizare sau interblocare in circuitul de comanda. Este adecvat si pentru sarcini neinductive sau usor inductive.

Bobina electronica accepta tensiune de comanda intre 250 si 500 V AC la 50/60 Hz, precum si intre 250 si 500 V DC. Contactorul are curent operational AC-3 de 18 A la 220-440 V, 15 A la 500 V si 10,5 A la 690 V. Puterea operationala AC-3 este de 4 kW la 220-240 V, 7,5 kW la 380-400 V si 9 kW la 415-690 V. In regim AC-1, curentul operational este de 30 A la 690 V si 40 grade C. Tensiunea operationala si tensiunea nominala de izolatie ajung la 690 V in conformitate cu datele IEC.

Conectarea se realizeaza prin borne cu surub pentru circuitul principal, auxiliar si de comanda. Echipamentul are 3 contacte principale NO si 1 contact auxiliar NO incorporat, fara contact auxiliar NC. Dimensiunile produsului sunt de aproximativ 45 mm latime, 77 mm adancime si 86 mm inaltime, cu masa neta de circa 0,31 kg. Pot fi adaugate blocuri auxiliare frontale sau laterale compatibile, in functie de schema de automatizare necesara.

Circuitul de comanda poate functiona atat in AC, cat si in DC, iar protectia la supratensiuni este incorporata in interfata electronica a bobinei, fara a necesita un supresor extern suplimentar. Produsul este realizat pentru utilizare la altitudini de pana la 3000 m si respecta standardele IEC 60947-1 si IEC 60947-4-1. Montajul, alegerea protectiei la scurtcircuit si selectarea releului termic trebuie efectuate de personal calificat, cu alimentarea complet deconectata si cu respectarea curentului, tensiunii si categoriei de utilizare ale sarcinii comandate.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda motoarelor trifazate, a circuitelor de putere si a sarcinilor neinductive sau usor inductive din tablouri electrice si instalatii de automatizare.

Ce tensiune necesita bobina de comanda?

Bobina electronica functioneaza la 250-500 V AC, 50/60 Hz, sau la 250-500 V DC.

Care este curentul nominal pentru comanda motoarelor?

In categoria de utilizare AC-3, curentul operational este de 18 A la tensiuni intre 220 si 440 V, 15 A la 500 V si 10,5 A la 690 V.

Ce contacte sunt incluse?

Contactorul are 3 contacte principale normal deschise si un contact auxiliar normal deschis integrat.

Este necesara protectie separata pentru bobina?

Interfata electronica a bobinei include protectie la supratensiuni. Totusi, protectiile circuitului de putere si releul termic pentru motor se aleg separat, conform aplicatiei si schemei electrice.
