Descriere

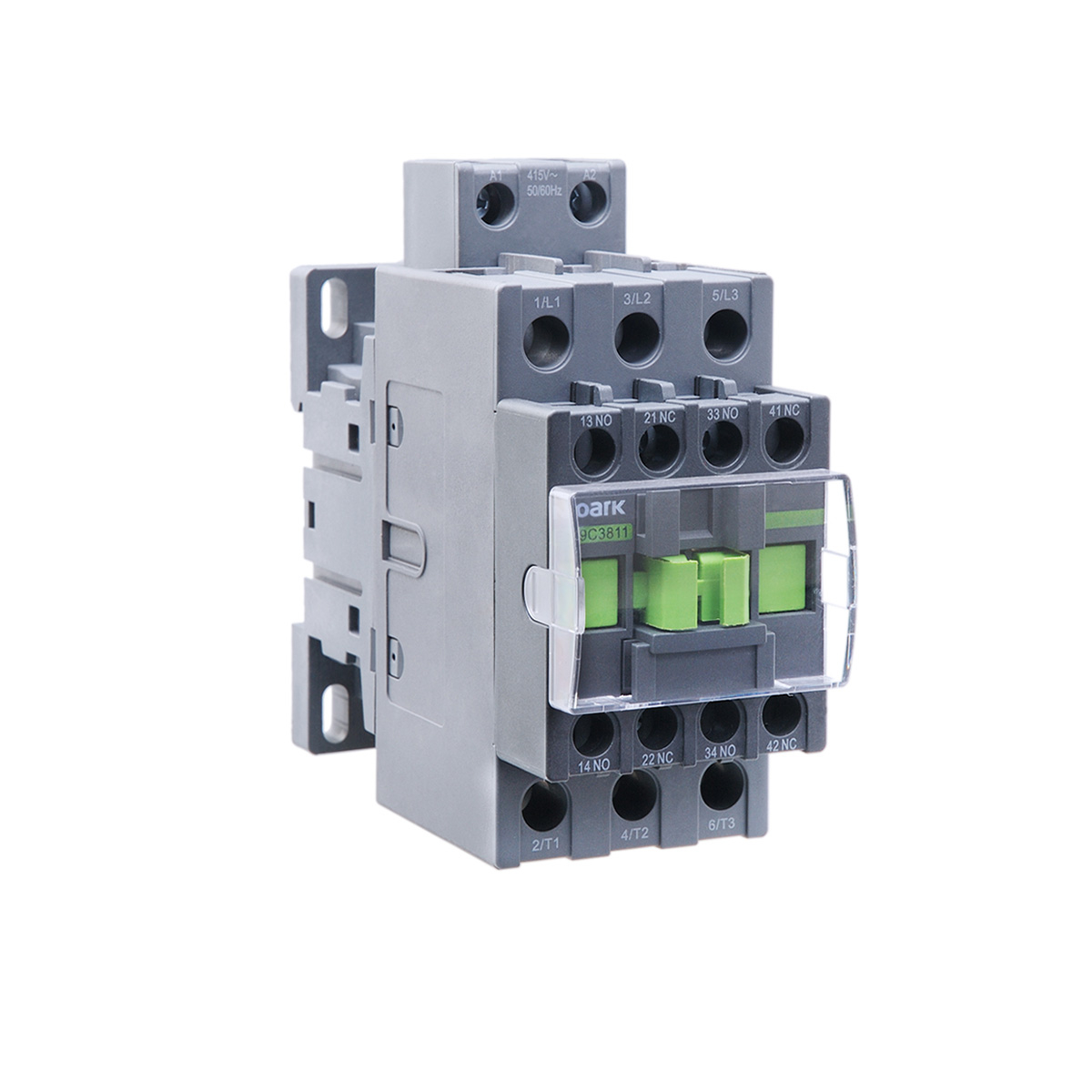

Acest contactor industrial tripolar este destinat comenzii de la distanta a circuitelor de putere in curent alternativ, inclusiv pentru aplicatii cu motoare trifazate, tablouri de automatizare, utilaje si instalatii industriale. Constructia din gama cu marimea de carcasa 38 permite utilizarea sa in aplicatii de comanda unde sunt necesare trei contacte principale si semnalizare auxiliara integrata.

Contactorul are 3 poli principali normal deschisi, curent operational nominal de 25 A la 380/400 V in categoriile de utilizare AC-2, AC-3 si AC-4, respectiv curent operational de 40 A in AC-1. Pentru motoare trifazate, puterea nominala este de 11 kW la 380/400 V in AC-3/AC-4. Bobina de comanda functioneaza la 400 V AC, iar contactele auxiliare incorporate sunt 1 NO si 1 NC. Tensiunea nominala de utilizare si tensiunea nominala de izolatie sunt de 690 V AC, tensiunea nominala de soc este de 6 kV, iar frecventa nominala este 50/60 Hz. Produsul este testat conform IEC/EN 60947-4-1.

Montajul se poate realiza pe sina DIN de 35 mm sau direct pe panou, in functie de configuratia tabloului. Dimensiunile carcasei sunt de aproximativ 100 x 45 x 108 mm. Pentru extinderea functiilor de automatizare pot fi utilizate contacte auxiliare frontale sau laterale compatibile, iar pentru protectia la suprasarcina poate fi asociat cu un releu termic din gama compatibila pentru carcasa 38.

Instalarea, alegerea conductoarelor, protectia la scurtcircuit si reglajul protectiei de suprasarcina trebuie realizate de personal calificat, conform schemei electrice si normativelor aplicabile. Inainte de interventii, circuitul trebuie scos de sub tensiune si verificat. Contactorul nu inlocuieste protectia la supracurent; acesta trebuie utilizat impreuna cu aparatajul de protectie dimensionat corect pentru sarcina si conditiile instalatiei.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda circuitelor de putere in curent alternativ, in special pentru pornirea si oprirea motoarelor trifazate, precum si pentru tablouri de automatizare, pompe, ventilatoare, compresoare si utilaje.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3/AC-4, poate comanda un motor trifazat de pana la 11 kW la 380/400 V, cu respectarea conditiilor de proiectare si a protectiilor necesare.

Ce tensiune este necesara pentru bobina de comanda?

Bobina de comanda este proiectata pentru alimentare la 400 V AC.

Are contacte auxiliare incorporate?

Da. Include un contact auxiliar normal deschis si un contact auxiliar normal inchis, utile pentru semnalizare, autoretinere sau interblocari in circuitul de comanda.

Cum se monteaza contactorul?

Poate fi montat pe sina DIN de 35 mm sau direct pe panoul tabloului electric. Conectarea si punerea in functiune trebuie efectuate de personal calificat, conform documentatiei tehnice si schemei instalatiei.
