Descriere

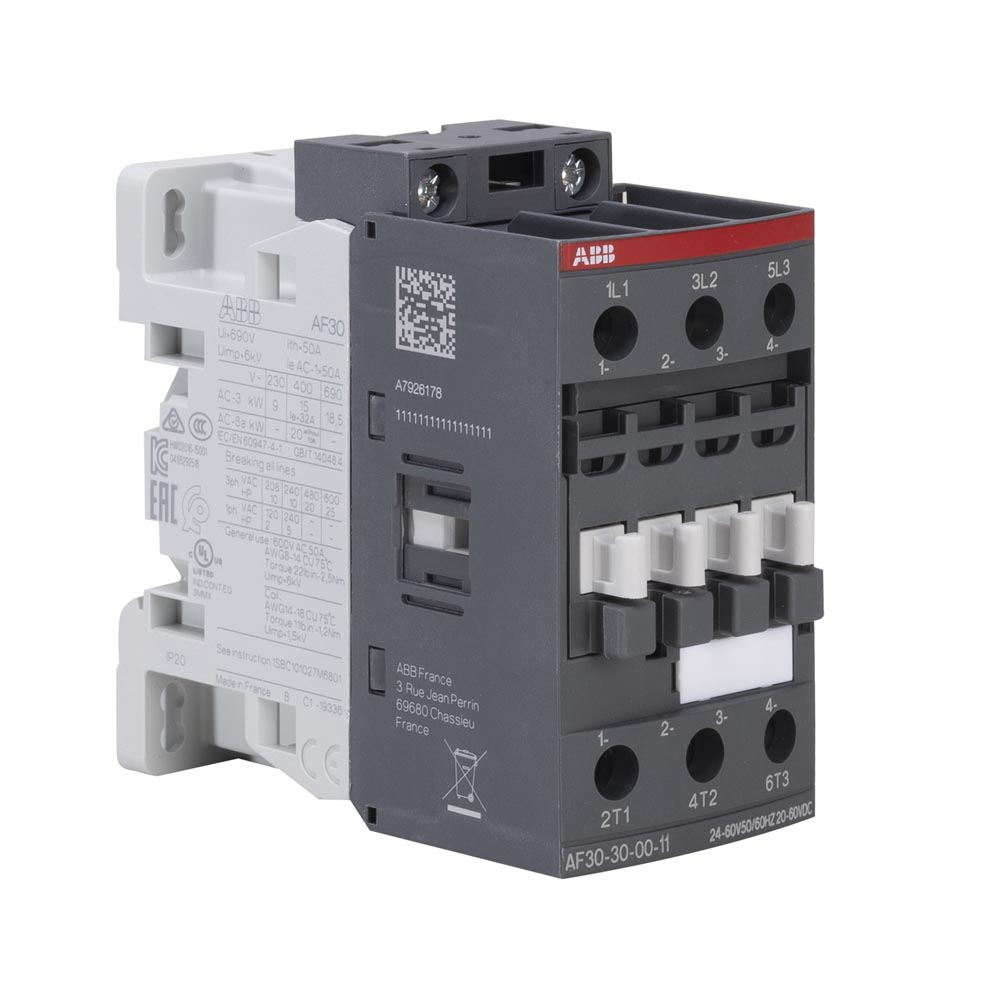

Acest contactor industrial tripolar este destinat comenzii de la distanta a circuitelor de putere, fiind recomandat in tablouri de automatizare, comanda motoarelor trifazate, ventilatie, pompe, instalatii HVAC si aplicatii de distributie. Are 3 contacte principale normal deschise si nu include contacte auxiliare integrate, fiind potrivit pentru circuite in care este necesara comutarea sigura a unei sarcini trifazate.

Bobina electronica accepta alimentare la 24-60 V AC, 50/60 Hz, sau 20-60 V DC. Circuitul principal are tensiunea nominala de functionare de pana la 690 V AC. Curentul nominal AC-1 este de 50 A la 690 V si 40 grade C, respectiv 42 A la 60 grade C. Pentru comanda motoarelor in categoria AC-3, curentul nominal este de 32 A la 380-440 V, 28 A la 500 V si 21 A la 690 V, la 60 grade C. Puterea nominala AC-3 pentru motor trifazat este de 15 kW la 380-415 V.

Conectarea se realizeaza prin borne cu surub. Circuitul principal accepta conductori rigizi de 2.5-10 mm2 sau conductori flexibili cu ferula de 1.5-10 mm2, iar circuitul de comanda accepta conductori rigizi de 1-2.5 mm2. Aparatul are dimensiuni compacte de 45 x 86 x 86 mm si masa neta de aproximativ 0.31 kg. Poate fi instalat pe sina DIN de 35 mm sau fixat pe panou, in functie de configuratia tabloului.

Produsul respecta standardele IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14, iar bornele circuitului principal si ale bobinei au grad de protectie IP20. Pentru protectia instalatiei trebuie dimensionate corect aparatele de protectie la scurtcircuit si suprasarcina, in functie de sarcina comandata si de schema electrica. Instalarea trebuie realizata numai de personal calificat, cu alimentarea complet intrerupta. Aceasta versiune nu este destinata comenzii directe de la o iesire PLC.

Intrebari frecvente

Pentru ce aplicatii se utilizeaza acest contactor tripolar?

Este utilizat pentru comanda de la distanta a circuitelor de putere si a motoarelor trifazate, de exemplu in tablouri de automatizare, pompe, ventilatie, sisteme HVAC si utilaje.

Ce tensiune necesita bobina de comanda?

Bobina functioneaza la 24-60 V AC, 50/60 Hz, sau la 20-60 V DC.

Care este curentul nominal pentru motoare trifazate?

In categoria de utilizare AC-3, contactorul este nominalizat la 32 A pentru 380-440 V, la temperatura ambientala de 60 grade C. La 380-415 V, puterea nominala pentru motor trifazat este de 15 kW.

Are contacte auxiliare integrate?

Nu. Echiparea standard include 3 contacte principale normal deschise si nu include contacte auxiliare integrate.

Poate fi comandat direct dintr-o iesire PLC?

Nu. Aceasta versiune nu este potrivita pentru comanda directa de la o iesire PLC; pentru aceasta aplicatie este necesara alegerea unei variante compatibile sau utilizarea unei interfete de comanda adecvate.
