Descriere

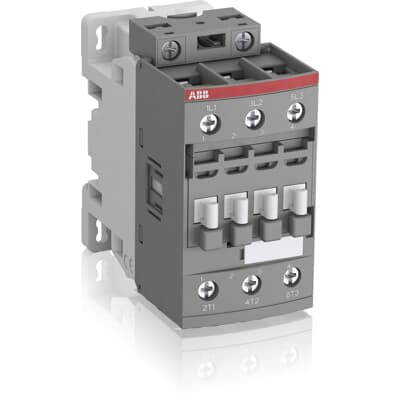

Contactorul industrial tripolar este proiectat pentru comanda circuitelor de putere de pana la 690V AC si 220V DC. Este recomandat in special pentru comanda motoarelor trifazate, precum si pentru sarcini neinductive sau slab inductive, in tablouri de automatizare, panouri de comanda si aplicatii industriale. Configuratia standard include 3 contacte principale normal deschise si nu include contacte auxiliare integrate.

Pentru utilizare in categoria AC-3, aparatul are curent operational nominal de 33A la 220-240V, 32A la 380-440V, 28A la 500V si 21A la 690V, la temperatura ambianta de 60 grade C. Puterea operationala pentru motoare in AC-3 este de 9 kW la 230V, 15 kW la 380-415V si 18,5 kW la 440-690V. In categoria AC-1, curentul operational nominal este de 50A la 690V si 40 grade C. Circuitul principal este evaluat pentru 690V, iar bobina electronica accepta tensiune de comanda intre 250 si 500V la 50/60 Hz sau in curent continuu.

Montajul se realizeaza in tabloul electric, cu respectarea schemei de comanda si a sectiunii de cablu admise. Conexiunile principale sunt cu surub si accepta conductoare rigide de 2,5-10 mm2, respectiv conductoare flexibile cu ferula de 1,5-10 mm2. Pentru circuitul de comanda se pot utiliza conductoare rigide de 1-2,5 mm2 sau conductoare flexibile de 0,75-2,5 mm2. Lungimea recomandata de dezizolare este de 14 mm pentru circuitul principal si 10 mm pentru circuitul de comanda. Dimensiunile produsului sunt de 45 mm latime, 86 mm adancime si 86 mm inaltime, iar greutatea neta este de aproximativ 0,35 kg.

Bobina electronica are protectie integrata la supratensiuni, astfel incat nu necesita un dispozitiv suplimentar de suprimare pentru protectia bobinei. Contactele auxiliare suplimentare pot fi montate frontal sau lateral, in functie de cerintele circuitului de automatizare. Gradul de protectie al bornelor principale si al bornelor bobinei este IP20, iar produsul trebuie instalat intr-o carcasa sau intr-un tablou adecvat pentru protectia impotriva atingerii accidentale. Respecta standardele IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14; instalarea si verificarea trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor trifazate, pompelor, ventilatoarelor, instalatiilor HVAC, utilajelor si altor circuite de putere cu sarcini neinductive sau slab inductive.

Care este tensiunea bobinei de comanda?

Bobina electronica functioneaza la 250-500V AC, 50/60 Hz, sau la 250-500V DC.

Ce putere de motor poate comanda la 400V?

In categoria de utilizare AC-3, poate comanda motoare de pana la 15 kW la 380-415V.

Are contacte auxiliare incluse?

Configuratia standard are 3 contacte principale normal deschise si nu include contacte auxiliare integrate. Pot fi adaugate contacte auxiliare compatibile, montate frontal sau lateral.

Este necesara protectie suplimentara pentru bobina?

Bobina electronica include protectie integrata la supratensiuni, astfel incat nu necesita un modul suplimentar de suprimare pentru protectia bobinei.
